AZ1117EH 1.0 低压差线性稳压器
Diodes 的低压差、三端稳压器具有 1.0 A 输出电流能力（AZ1117EH 1.0 A Low-Dropout Linear Regulators）
发布时间：2018-06-14
Diodes Inc. 的 AZ1117E 是具有 1.0 A 输出电流能力的低压差三端稳压器，在 1.0 A 电流负载条件下压差指定为典型 1.1 V，在更低负载电流时则会降低。
AZ1117E 针对瞬态响应和最小输入低压是关键因素的低压应用进行了优化。 该器件提供电流限制和热关断保护解决方案。 其电路包含均衡带隙基准，以确保输出电压精度，在 ±1% 范围内。 片载热关断可防止在高环境温度中出现会产生过大结温的高电流。
AZ1117E 采用 1.2 V、1.5 V、1.8 V、2.5 V、3.3 V 和 5.0 V 固定输出电压版本和 ADJ 输出电压版本。 固定版本中集成了调节电阻器。AZ1117E 采用行业标准 SOT 223 封装。
AZ1117EH 1.0 低压差线性稳压器特性
提供 ADJ 版本 (VREF= 1.25 V)，和固定电压 1.2 V、1.5 V、1.8 V、2.5 V、3.3 V 和 5.0 V，精度为 ±1%（1.2 V 除外）
电流限制：1.3 A（典型值）
压差：1.1 V（典型值），IOUT= 1 A 时
稳压器带有低 ESR MLCC，稳定度高
出色的线路调节：0.001%/V（典型值），IOUT= 30 mA 时
出色的负载调节：0.2%/A，IOUT= 1 A 时
静态电流：3.5 mA
低输出噪声
PSRR：70 dB
OTSD 保护
工作结温：-40°C 至 125°C
完全无铅，符合 RoHS 规范
无卤素和无锑。 “绿色”器件
AZ1117EH 1.0 低压差线性稳压器应用
电视和液晶显示器
PC 外设：笔记本电脑和主板
STB
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

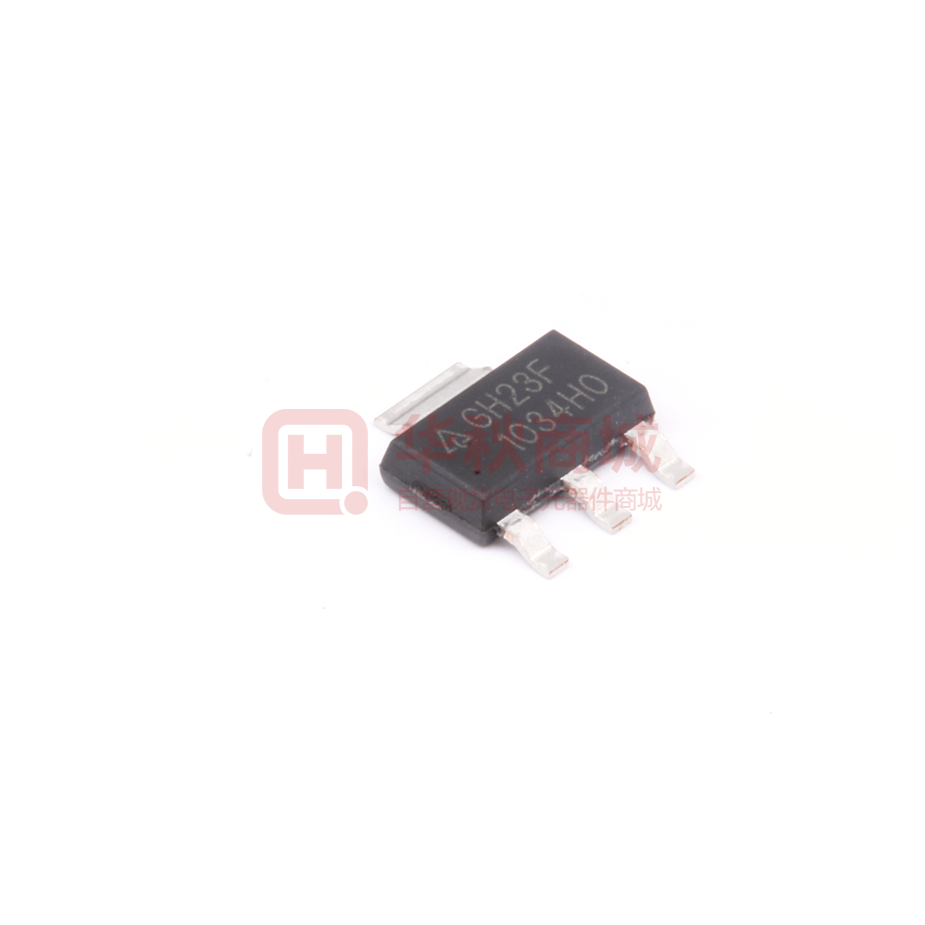

 | | AZ1117EH-3.3TRG1 | 线性稳压器/LDO-电源管理 | 1.0A低压降线性调节器Vo=3.3V SOT223 | ￥0.22690 | 在线订购 |

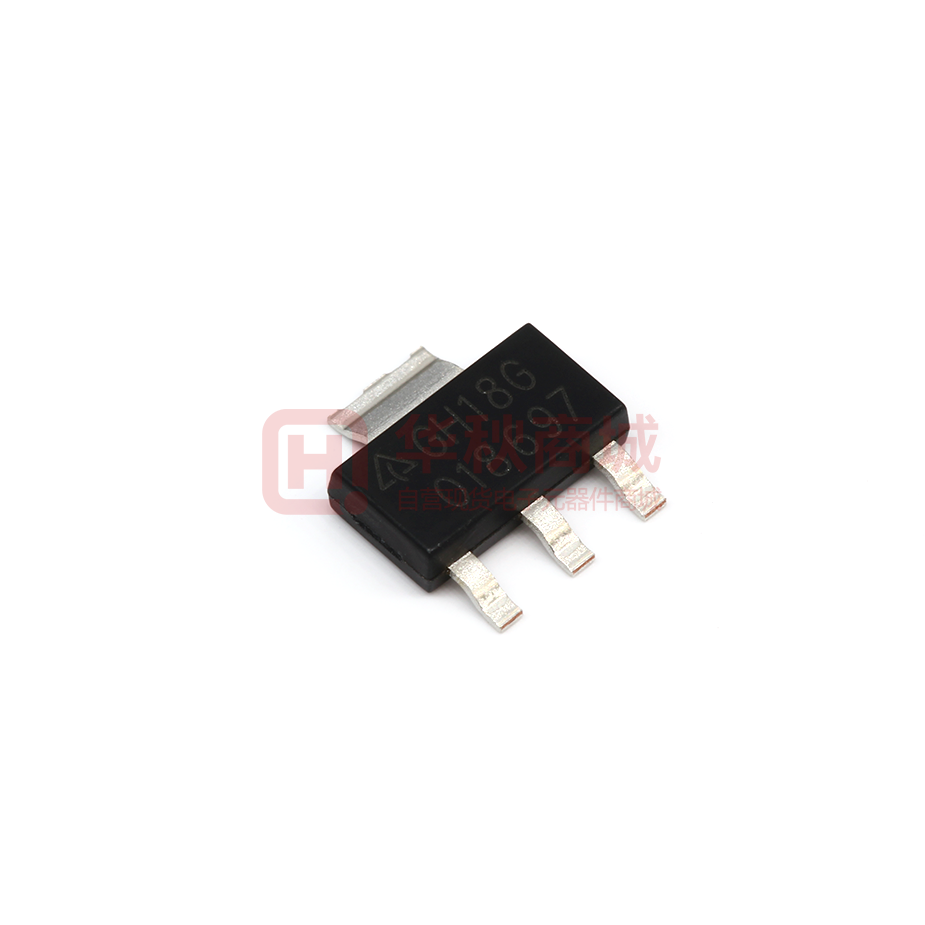

 | | AZ1117EH-1.8TRG1 | 线性稳压器/LDO-电源管理 | 1.0A低压降线性稳压器 Vo=1.8V SOT223 | ￥0.21538 | 在线订购 |

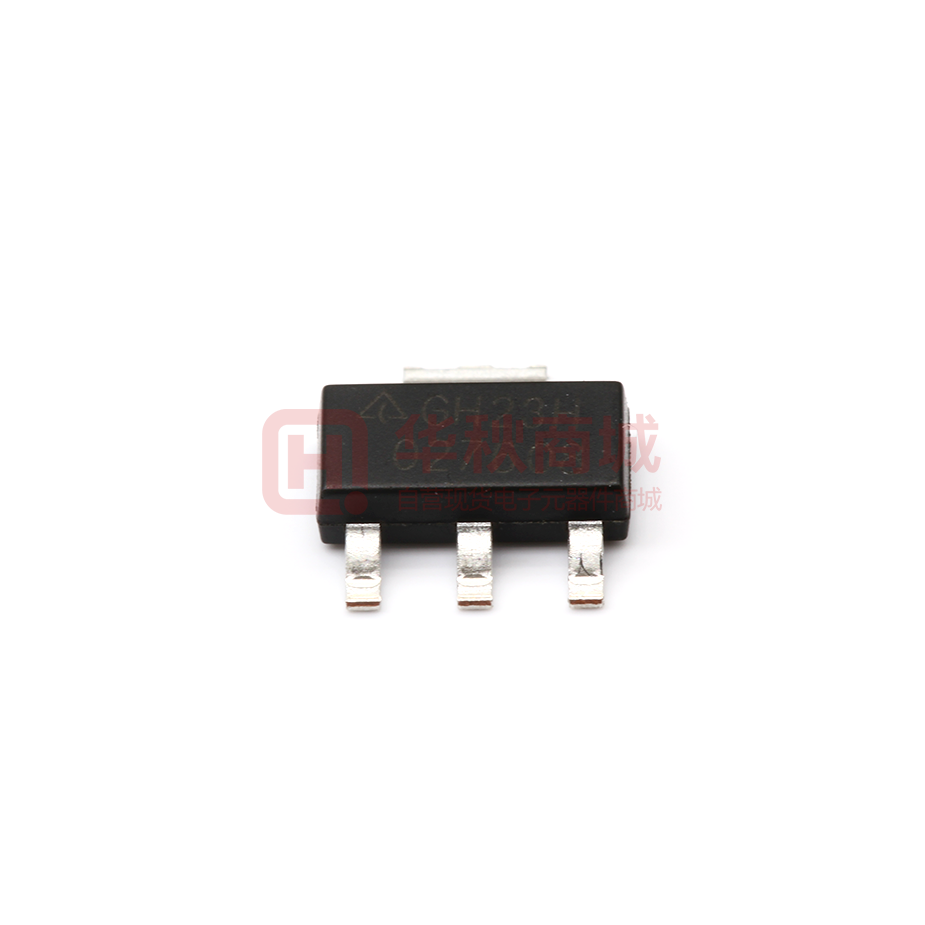

 | | AZ1117EH-1.5TRG1 | 线性稳压器/LDO-电源管理 | IC REG LDO 1.5V 1A SOT223 | 在线订购 | |

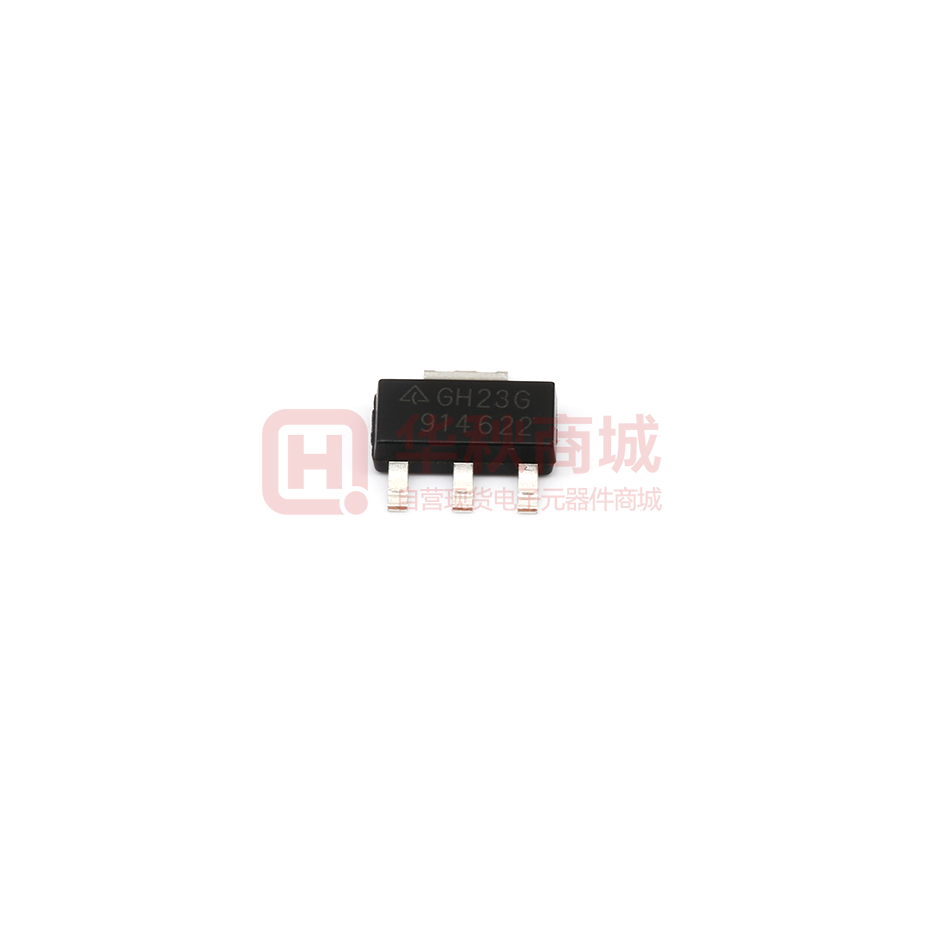

 | | AZ1117EH-2.5TRG1 | 线性稳压器/LDO-电源管理 | 输出类型：固定 输出极性：正 最大输入电压：13V 输出电压：2.5V 输出电流：1A | ￥1.36621 | 在线订购 |
 | | AZ1117EH-ADJTRG1 | 线性稳压器/LDO-电源管理 | 线性稳压器/LDO Positive 13V 1.25V~11.7V 1.3A 70dB SOT223 | ￥0.25560 | 在线订购 |
 | | AZ1117EH-5.0TRG1 | 线性稳压器/LDO-电源管理 | 输出类型：固定 输出极性：正 最大输入电压：13V 输出电压：5V 输出电流：1A | ￥0.39787 | 在线订购 |
 | | AZ1117EH-1.2TRG1 | 线性稳压器/LDO-电源管理 | IC REG LINEAR 1.2V 1A SOT223 | ￥0.30430 | 在线订购 |
