MM-HV 专业级高电压薄膜 MELF 电阻器
Vishay Beyschlag 的 MM-HV （MM-HV Professional High Voltage Thin-Film MELF Resistors）是一款适于要求高电压应用的薄膜 MELF 电阻器
发布时间：2018-06-14
在需要重点考虑可靠性和稳定性的大多数现代电子领域，Vishay-Beyschlag 的 MMA 0204 HV 和 MMB 0207 HV 专业级薄膜 MELF 电阻器已成为最完美的选择。 MELF 系列拥有高达 1000 V 工作电压、340 kΩ 至 10 MΩ 电阻值范围，减少了元件数并提升了高电压测量情况下整个使用寿命期限内的精度。 凭借 +70°C 时高达 1 W 的额定功率能力以及无与伦比的脉冲负载稳定性（可达 3 kV），MM-HV 系列非常适用于照明、工业和医疗应用，包括电池管理系统中的分压器。 该系列符合 RoHS 规范，无任何例外（绿色产品），且无卤素。 0204 和 0207 尺寸封装分别采用相应的 1206 和 2512 焊盘。
MM-HV 专业级高电压薄膜 MELF 电阻器特性
MMA0204-HV 的工作电压高达 500 V，MMB0207-HV 则高达 1000 V。
MMA0204-HV 的负载电压高达 2 kV，MMB0207-HV 则高达 3 kV
容差和 TCR 为 ±1% ±50ppm/°C
电阻范围：340 kΩ 至 10 MΩ
MMA0204-HV 的额定功率为 0.4 W，MMB0207-HV 为 1 W
符合 RoHS 规范且无例外
无卤素
减少了元件数，并提升了高电压测量情况下整个使用寿命期限内的精度
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

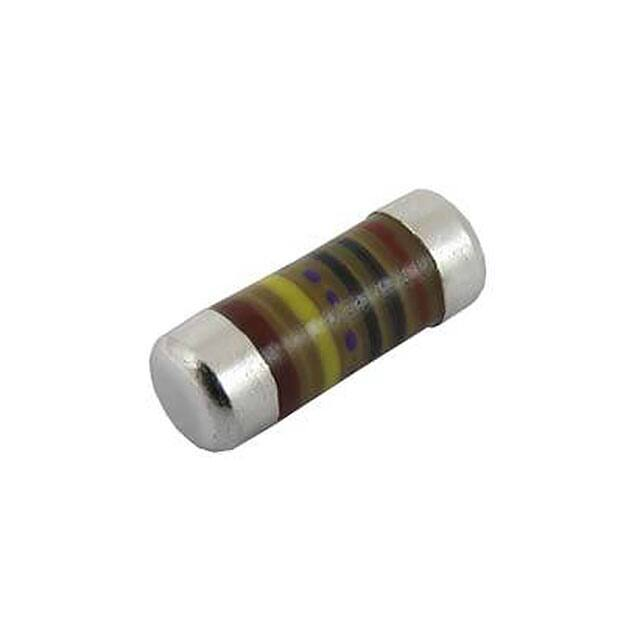

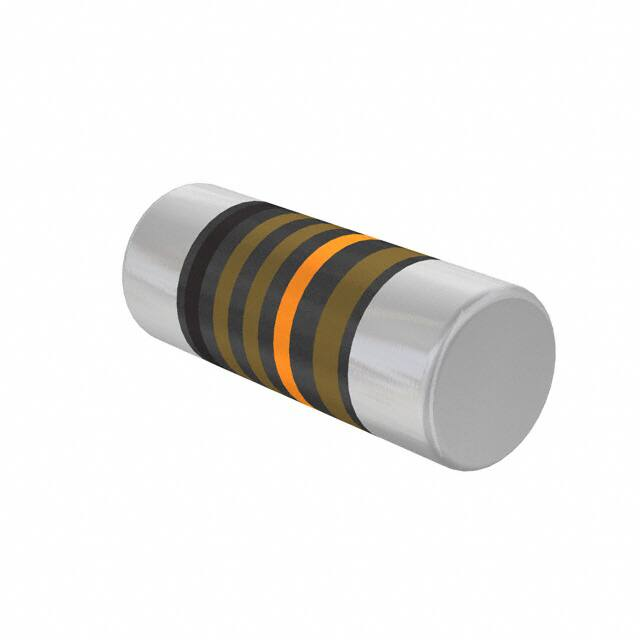

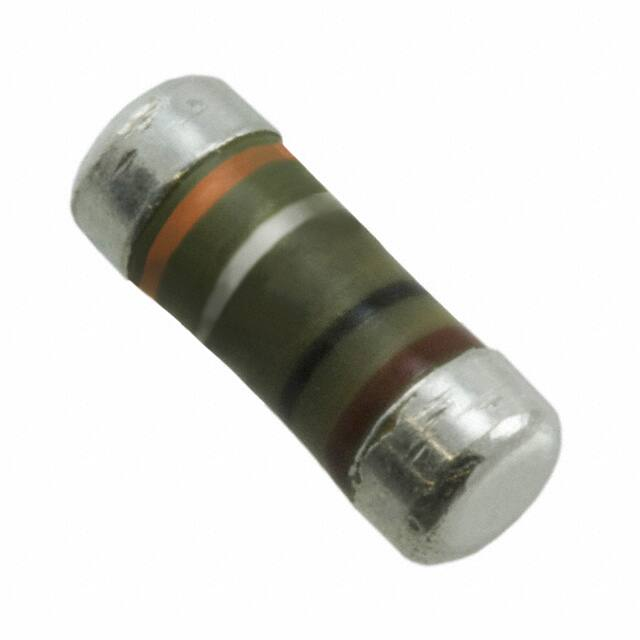

 | | MMA02040C2207JB300 | 贴片电阻-电阻器 | 贴片电阻 0204 220mΩ ±5% 2/5W ±50ppm/℃ | ￥0.19350 | 在线订购 |
| | MMA02040C1503FB300 | 贴片电阻-电阻器 | 贴片电阻 0204 150KΩ ±1% 2/5W ±50ppm/℃ | ￥0.29544 | 在线订购 |
 | | MMA02040C2702FB300 | 贴片电阻-电阻器 | 贴片电阻 MELF_D1.4X3.5MM_SM 27KΩ ±1% 2/5W ±50ppm/℃ | ￥0.37611 | 在线订购 |
| | MMA02040C2210FB300 | 贴片电阻-电阻器 | 贴片电阻 MELF_D1.4X3.5MM_SM 221Ω ±1% 2/5W ±50ppm/℃ | ￥0.34944 | 在线订购 |
| | MMA02040C3907FB300 | 贴片电阻-电阻器 | 贴片电阻 MELF_D1.4X3.5MM_SM 390mΩ ±1% 2/5W ±50ppm/℃ | ￥0.97543 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
| | MMA0204MC1004FB300 | 贴片电阻-电阻器 | 贴片电阻 MELF_D1.4X3.5MM_SM 1MΩ ±1% 2/5W ±50ppm/℃ | ￥2.47684 | 在线订购 |
 | | MMA0204MC7503FB300 | 贴片电阻-电阻器 | 贴片电阻 MELF_D1.4X3.5MM_SM 750KΩ ±1% 2/5W ±50ppm/℃ | ￥0.62212 | 在线订购 |
| | MMA0204MC8203FB300 | 贴片电阻-电阻器 | 贴片电阻 0204 820KΩ ±1% 2/5W ±50ppm/℃ | ￥2.45825 | 在线订购 |
| | MMA0204MC1204FB300 | 贴片电阻-电阻器 | 贴片电阻 MELF_D1.4X3.5MM_SM 1.2MΩ ±1% 2/5W ±50ppm/℃ | ￥2.45825 | 在线订购 |
| | MMA0204MC3603FB300 | 贴片电阻-电阻器 | 贴片电阻 MELF_D1.4X3.5MM_SM 360KΩ ±1% 2/5W ±50ppm/℃ | ￥0.62212 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MMB02070C2707FB200 | 贴片电阻-电阻器 | 贴片电阻 0207 270mΩ ±1% 1W ±50ppm/℃ | ￥1.56640 | 在线订购 |
| | MMB02070C3010FB200 | 贴片电阻-电阻器 | 贴片电阻 MELF_D2.2X5.9MM_SM 301Ω ±1% 1W ±50ppm/℃ | 在线订购 | |
 | | MMB02070C5601FB200 | 贴片电阻-电阻器 | 贴片电阻 0207 5.6KΩ ±1% 1W ±50ppm/℃ | ￥0.81121 | 在线订购 |
| | MMB02070C2491FB200 | 贴片电阻-电阻器 | 贴片电阻 0207 2.49KΩ ±1% 1W ±50ppm/℃ | ￥0.40490 | 在线订购 |
| | MMB02070C3607FB200 | 贴片电阻-电阻器 | 贴片电阻 MELF_D2.2X5.9MM_SM 360mΩ ±1% 1W ±50ppm/℃ | ￥1.47893 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MMB0207MC5603FB200 | 贴片电阻-电阻器 | 贴片电阻 MELF_D2.2X5.9MM_SM 560KΩ ±1% 1W ±50ppm/℃ | ￥5.74370 | 在线订购 |
| | MMB0207MC1005FB200 | 贴片电阻-电阻器 | 贴片电阻 MELF_D2.2X5.9MM_SM 10MΩ ±1% 1W ±50ppm/℃ | ￥1.66078 | 在线订购 |
| | MMB0207MC8203FB200 | 贴片电阻-电阻器 | 贴片电阻 MELF_D2.2X5.9MM_SM 820KΩ ±1% 1W ±50ppm/℃ | ￥5.70059 | 在线订购 |
 | | MMB0207MC3603FB200 | 贴片电阻-电阻器 | 贴片电阻 MELF_D2.2X5.9MM_SM 360KΩ ±1% 1W ±50ppm/℃ | ￥5.74370 | 在线订购 |
 | | MMB0207MC1004FB200 | 贴片电阻-电阻器 | ￥1.66285 | 在线订购 |
