ERJ-P 系列高功率电阻器

Panasonic 的电阻器(ERJ-P Series High-Power Resistors)在减小外壳尺寸的同时保持功率不变
发布时间:2018-06-14
Panasonic 的 ERJ-P 系列高功率电阻器能够使用小型外壳,同时仍保持或超过传统尺寸厚膜电阻器的功率水平。 ERJ-P 系列采用独特的微调形式,具有出色的散热特性。 这些器件采用比肩现有厚膜电阻器的技术、材料以及更好的制造工艺,能毫不费力地将其设计为厚膜电阻器的替代品。 ERJ-P 系列的工作温度为 -55°C 至 155°C;只需一个较小的零件即可保证焊点具有更高的可靠性。 材料少意味着焊接少,因此能降低热膨胀或收缩造成的焊接断裂风险。 Panasonic 的高功率电阻器通过了 AECQ-200 汽车级鉴定。
ERJ-P 系列高功率电阻器特性
特性
小尺寸、低成本
适用于柔性焊点的软端子
传统的外壳,更高的功率
类型丰富,选择多样
通过 AECQ-200 汽车级鉴定
符合 RoHS/REACH 规范
优势
小尺寸意味着更低的制造成本
通过用高功率解决方案替换低功率电阻器,实现更小的板空间
端子由镀银树脂制造(软端子),这是所有 Panasonic 电阻器的独有特性,既具有高弯曲力又具有高柔性
软端子能降低热循环造成的焊点断裂风险
多种不同的外壳尺寸和容差(0.5%、1%、5%)
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

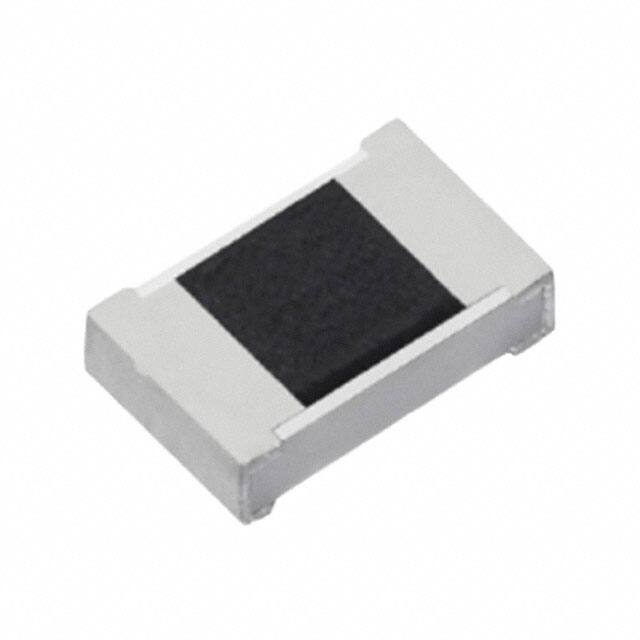

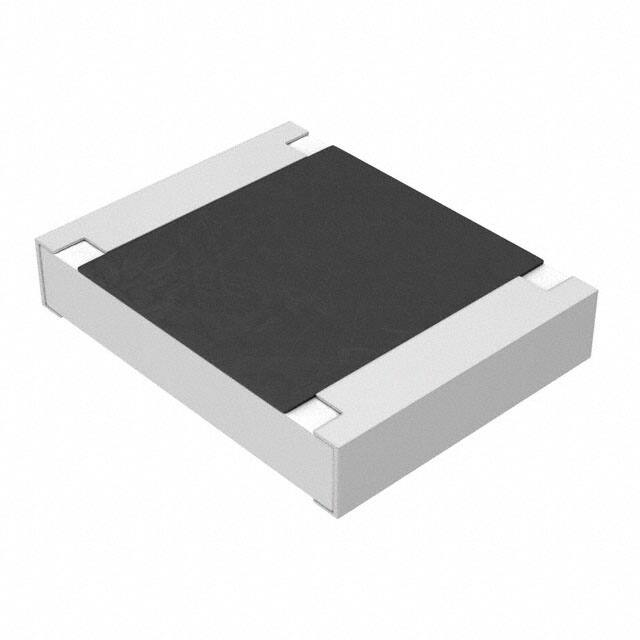

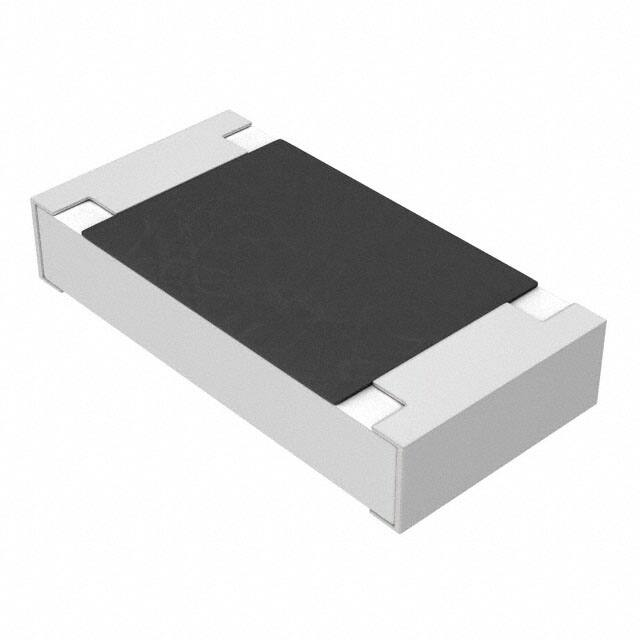

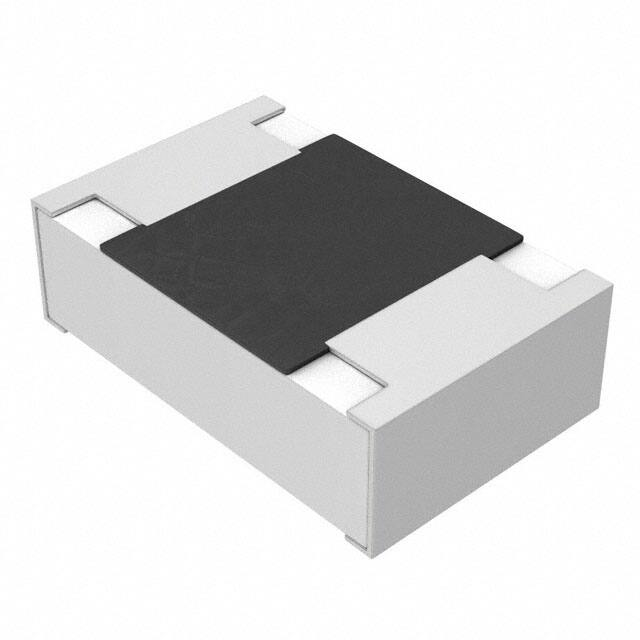

![]() | | ERJ-P14J1R0U | 贴片电阻-电阻器 | 贴片电阻 1210 1Ω ±5% 1/2W -100~+600ppm/℃ | ¥0.31491 | 在线订购 |
![]() | | ERJ-P14J112U | 贴片电阻-电阻器 | 贴片电阻 1210 1.1KΩ ±5% 1/2W ±200ppm/℃ | ¥0.31182 | 在线订购 |
![]() | | ERJ-P06J122V | 贴片电阻-电阻器 | 贴片电阻 0805 1.2KΩ ±5% 1/2W ±200ppm/℃ | ¥0.13706 | 在线订购 |
![]() | | ERJ-P08J102V | 贴片电阻-电阻器 | 贴片电阻 1206 1KΩ ±5% 2/3W ±200ppm/℃ | 在线订购 | |
![]() | | ERJ-P14J105U | 贴片电阻-电阻器 | 贴片电阻 1210 1MΩ ±5% 1/2W ±200ppm/℃ | ¥0.24653 | 在线订购 |
![]() | | ERJ-P14J102U | 贴片电阻-电阻器 | 贴片电阻 1210 1KΩ ±5% 1/2W ±200ppm/℃ | ¥1.84770 | 在线订购 |
![]() | | ERJ-P14J1R1U | 贴片电阻-电阻器 | 贴片电阻 1210 1.1Ω ±5% 1/2W -100~+600ppm/℃ | ¥0.31494 | 在线订购 |
![]() | | ERJ-PA3J1R1V | 贴片电阻-电阻器 | 1.1 Ohms ±5% 0.333W,1/3W 芯片电阻 0603(1608 公制) 汽车级 AEC-Q200,防脉冲 厚膜 | 在线订购 | |
![]() | | ERJ-PA3J112V | 贴片电阻-电阻器 | 贴片电阻 0603 1.1KΩ ±5% 1/4W ±200ppm/℃ | ¥0.13874 | 在线订购 |
![]() | | ERJ-PA3J1R2V | 贴片电阻-电阻器 | 贴片电阻 0603 1.2Ω ±5% 1/4W ±200ppm/℃ | ¥0.12735 | 在线订购 |
![]() | | ERJ-PA3J1R0V | 逻辑 - 触发器 | RES SMD 1 OHM 5% 1/4W 0603 | ¥0.12735 | 在线订购 |
![]() | | ERJ-P06J102V | 贴片电阻-电阻器 | 贴片电阻 0805 1KΩ ±5% 1/2W ±200ppm/℃ | ¥1.08585 | 在线订购 |
![]() | | ERJ-P06J112V | 贴片电阻-电阻器 | 贴片电阻 0805 1.1KΩ ±5% 1/2W ±200ppm/℃ | ¥0.13409 | 在线订购 |
![]() | | ERJ-P06J105V | 贴片电阻-电阻器 | 贴片电阻 0805 1MΩ ±5% 1/2W ±200ppm/℃ | ¥0.49395 | 在线订购 |
![]() | | ERJ-PA3F1101V | 贴片电阻-电阻器 | 贴片电阻 0603 1.1KΩ ±1% 1/4W ±100ppm/℃ | ¥0.17187 | 在线订购 |
![]() | | ERJ-P14J1R2U | 贴片电阻-电阻器 | 贴片电阻 1210 1.2Ω ±5% 1/2W -100~+600ppm/℃ | ¥0.24653 | 在线订购 |
![]() | | ERJ-P08J105V | 贴片电阻-电阻器 | 贴片电阻 1206 1MΩ ±5% 2/3W ±200ppm/℃ | ¥0.16228 | 在线订购 |
![]() | | ERJ-P08J122V | 贴片电阻-电阻器 | 贴片电阻 1206 1.2KΩ ±5% 2/3W ±200ppm/℃ | ¥0.18105 | 在线订购 |
![]() | | ERJ-PA3F1001V | 贴片电阻-电阻器 | 贴片电阻 0603 1KΩ ±1% 1/4W ±100ppm/℃ | ¥0.32378 | 在线订购 |
![]() | | ERJ-PA3F1004V | 贴片电阻-电阻器 | 贴片电阻 0603 1MΩ ±1% 1/4W ±100ppm/℃ | ¥0.13776 | 在线订购 |
