MMZ 系列铁氧体片式磁珠
来自 TDK Corporation 的用于消费类和汽车应用中通用信号线路的铁氧体片式磁珠（MMZ Series Ferrite Chip Beads）
发布时间：2018-06-14
TDK 的 MMZ 系列系列铁氧体片式磁珠用于抑制信号和电源电路中的噪声。 只需简单地通过将磁珠以串行方式置入电路即可有效降低噪声。 将铁氧体材料与导电粘合剂加合成一起即可形成多层片式磁珠。 片式磁珠的等效电路图由一个电抗元件 X 和电阻元件 R 组成。X 和 R 的组合阻抗表示为 Z 阻抗。片式磁珠的静态特性通常被描述成频率为 100 MHz 的阻抗值 Z。 虽然几个不同的片式磁珠在 100 MHz 时可以具有相同的阻抗值，但要看其单独的频率特性才能确定在所需的频率范围内哪个磁珠最适合该电路，这一点很重要。 TDK 提供高达 8 个材料类型，为各种不同外壳尺寸的 MMZ 系列片式磁珠提供各种不同的频率特性，每个适合不同的应用。 材料的可获得性随外壳尺寸而变化。
MMZ 系列铁氧体片式磁珠特性
用于通用信号线路的降噪解决方案
具有八种不同特性的材料，各种不同的频率特性。
从通用信号到高速信号的对策
符合 RoHS 指令，无卤素、且兼容无铅焊接
标准工作温度范围 -55°C 至 +125°C
-40°C 至 105°C 的存放温度范围（PC 板安装后）
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

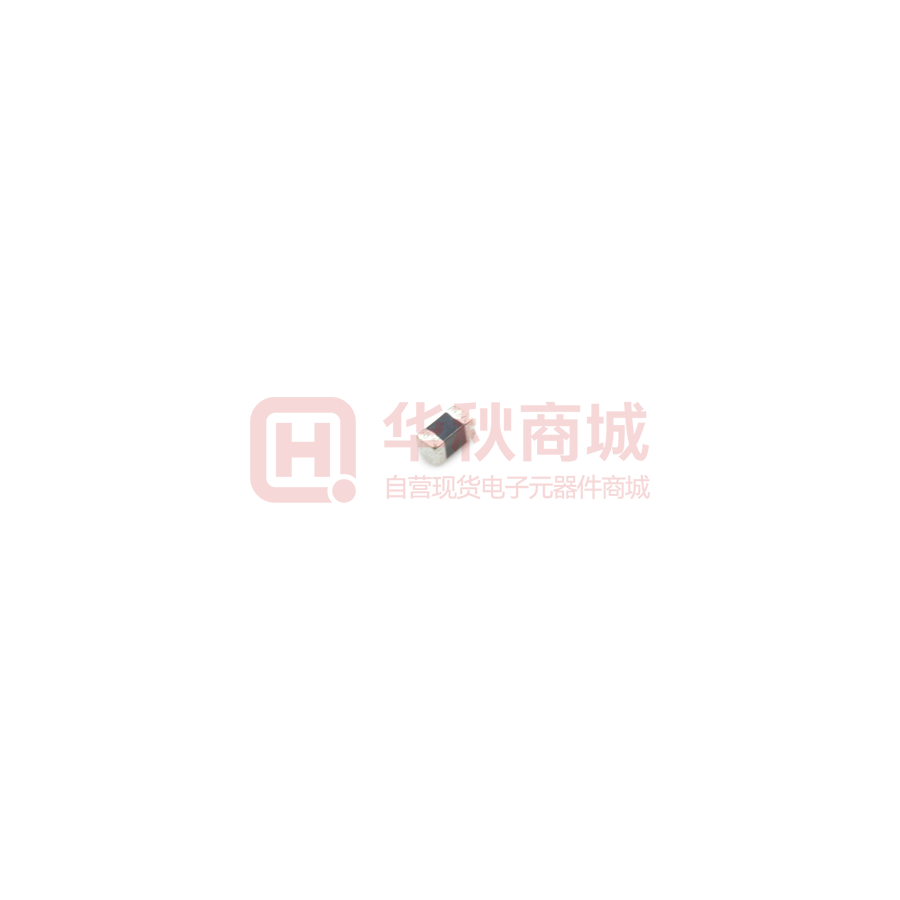

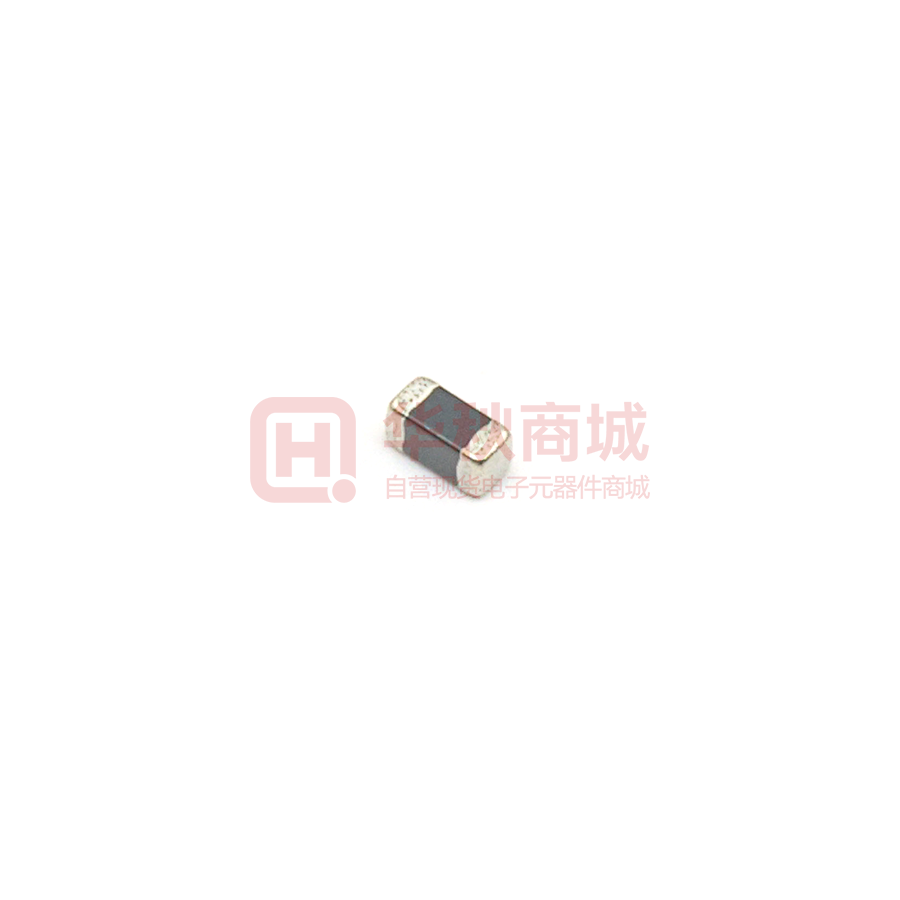

 | | MMZ1005S102CT000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0402 1KΩ@100MHz ±25% 200mA 750mΩ | ￥0.06092 | 在线订购 |

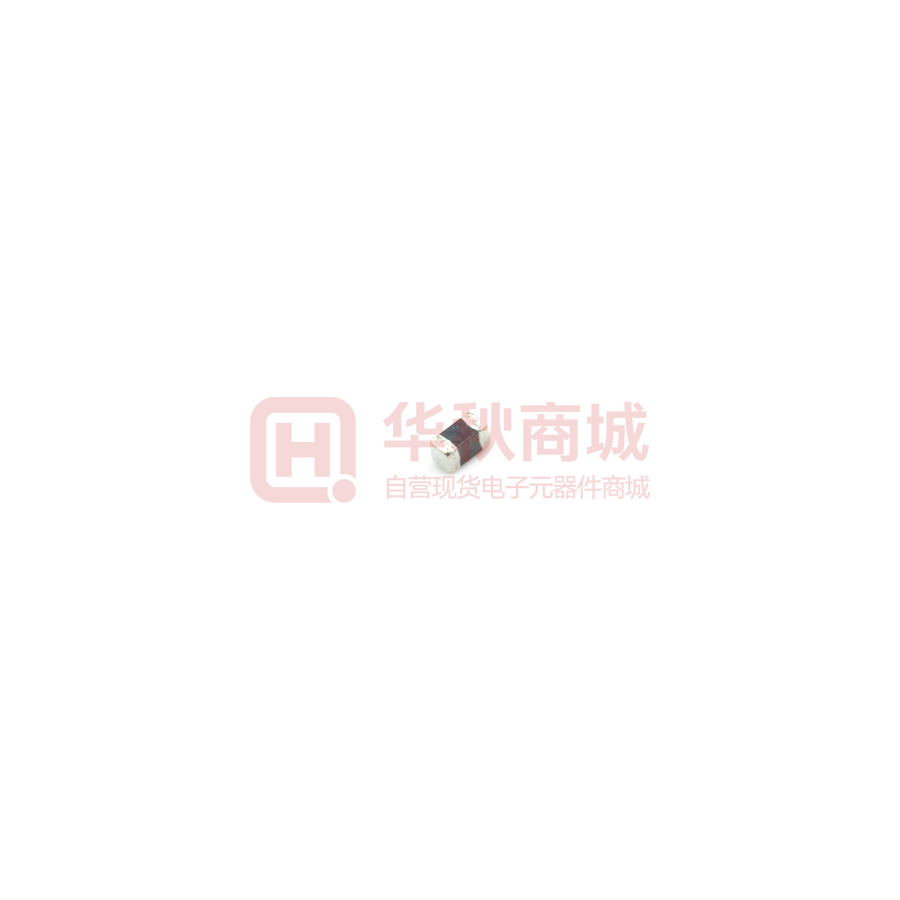

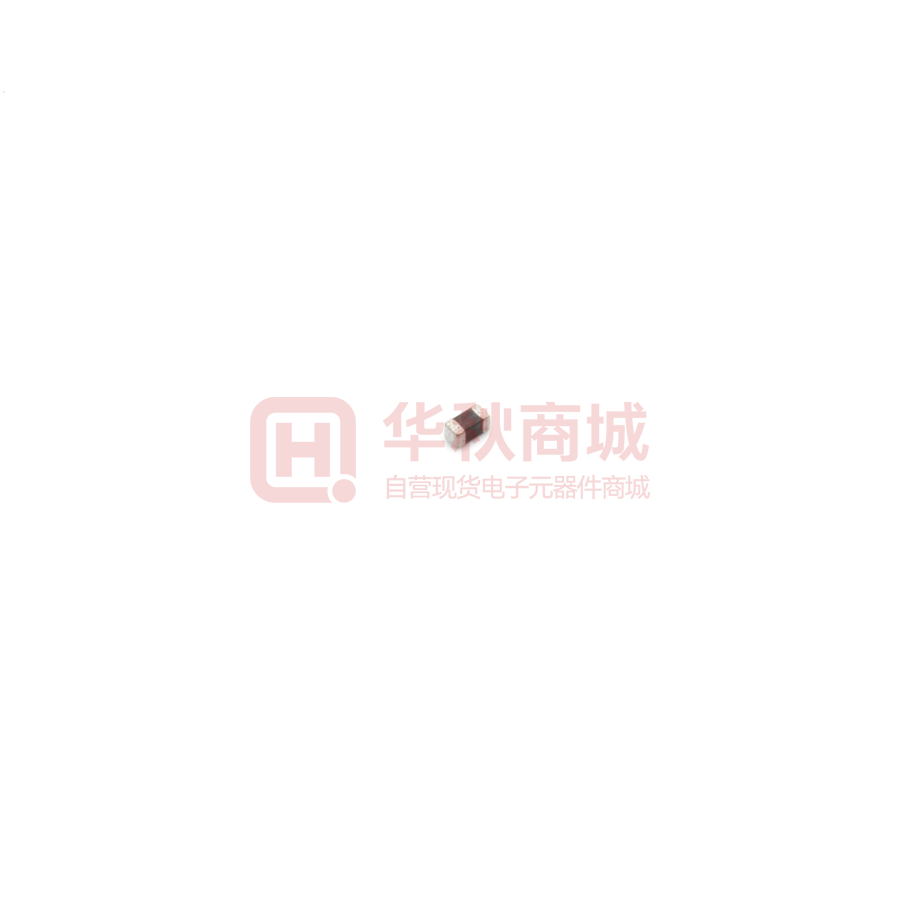

 | | MMZ1608B601CTAH0 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0603 600Ω@100MHz ±25% 500mA 400mΩ | ￥0.06297 | 在线订购 |

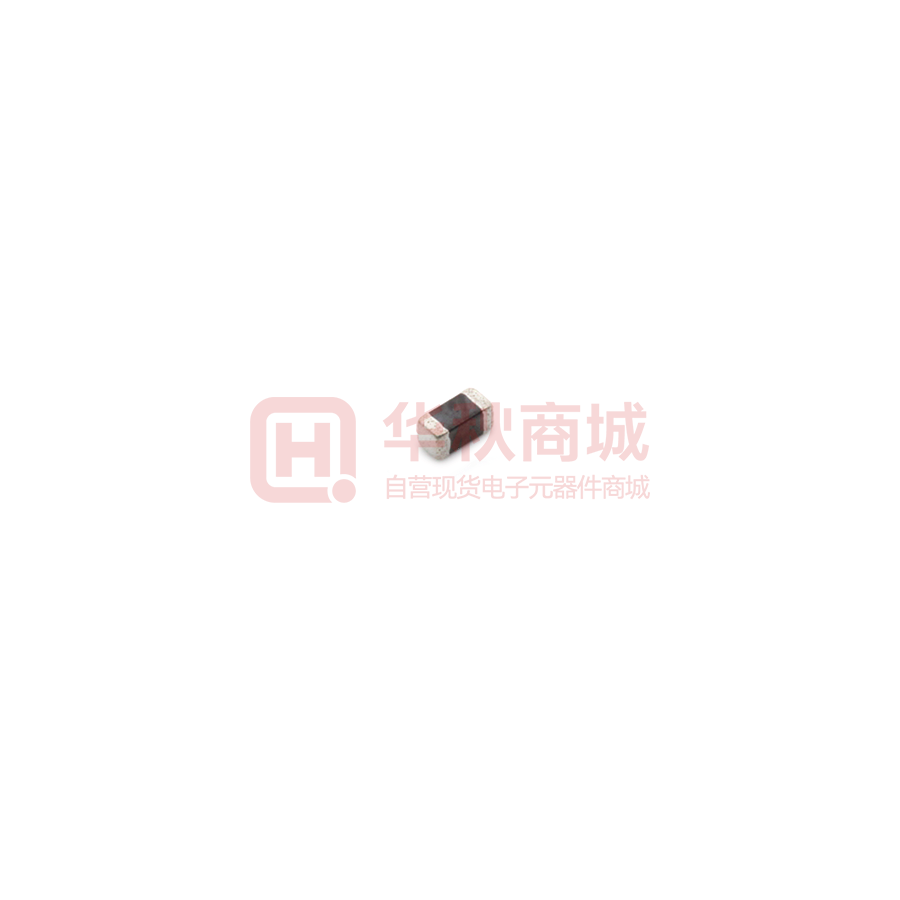

 | | MMZ1608B102CTA00 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0603 1KΩ@100MHz ±25% 300mA 600mΩ | ￥0.12141 | 在线订购 |

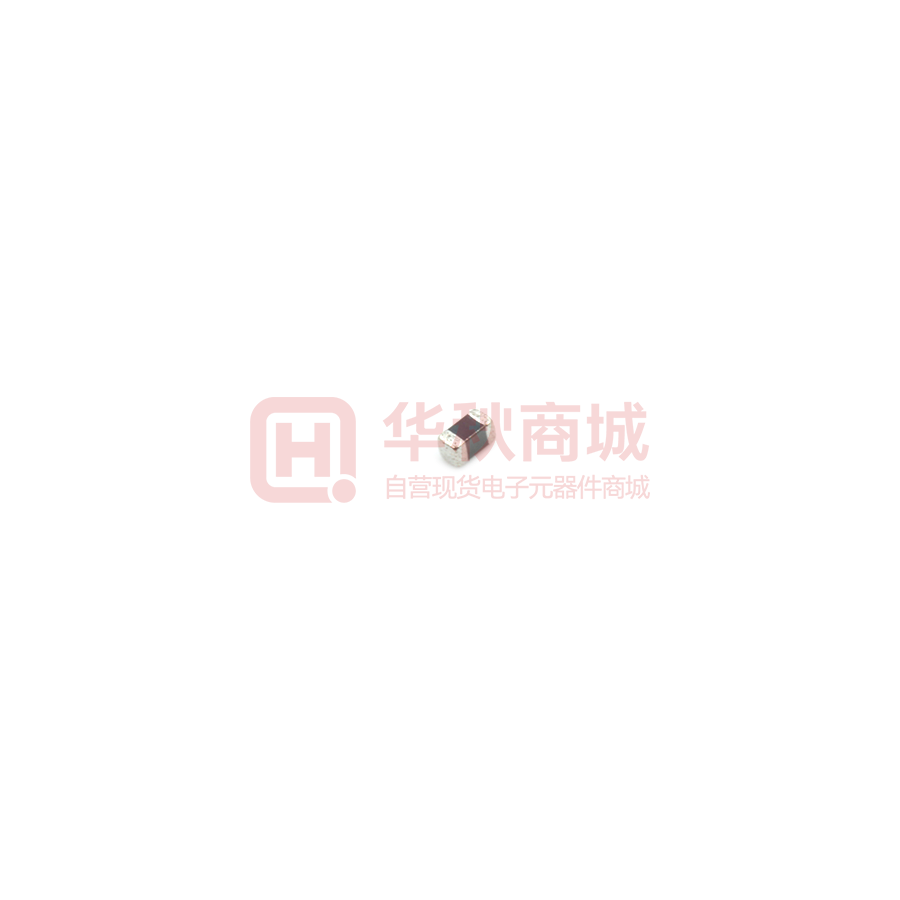

 | | MMZ0603D330CT000 | 贴片磁珠-滤波器与磁珠 | ￥0.24796 | 在线订购 | |

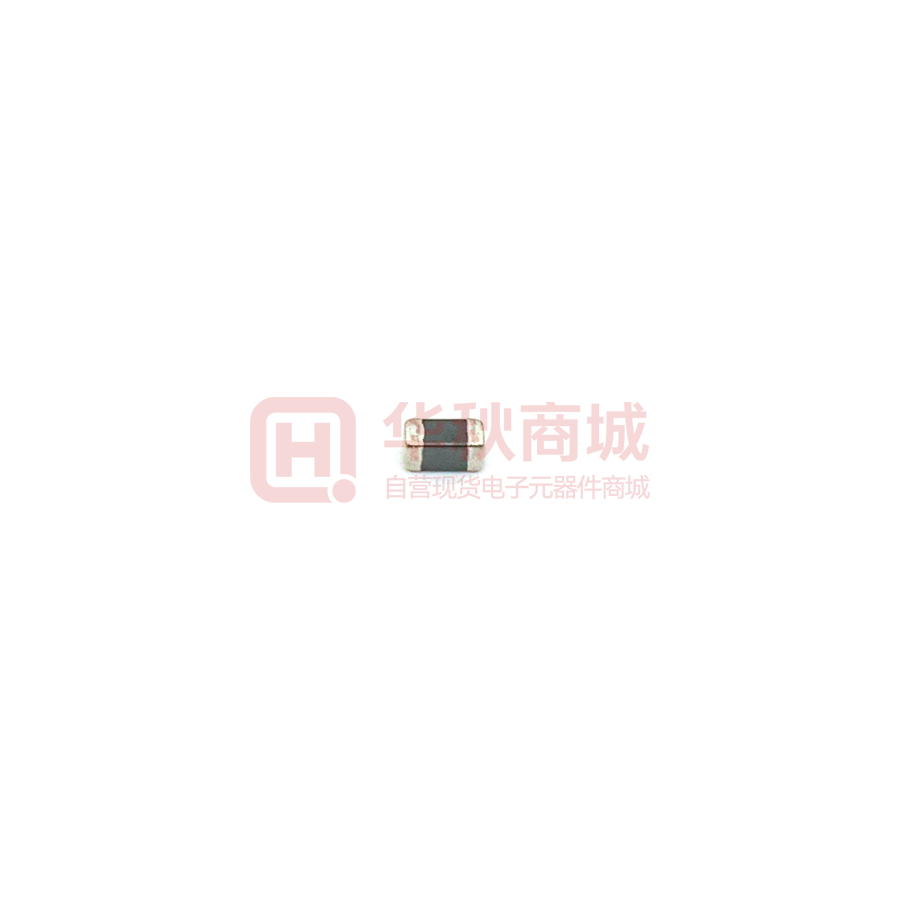

 | | MMZ1005Y601CT000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0402 600Ω@100MHz ±25% 250mA 540mΩ | ￥0.06192 | 在线订购 |

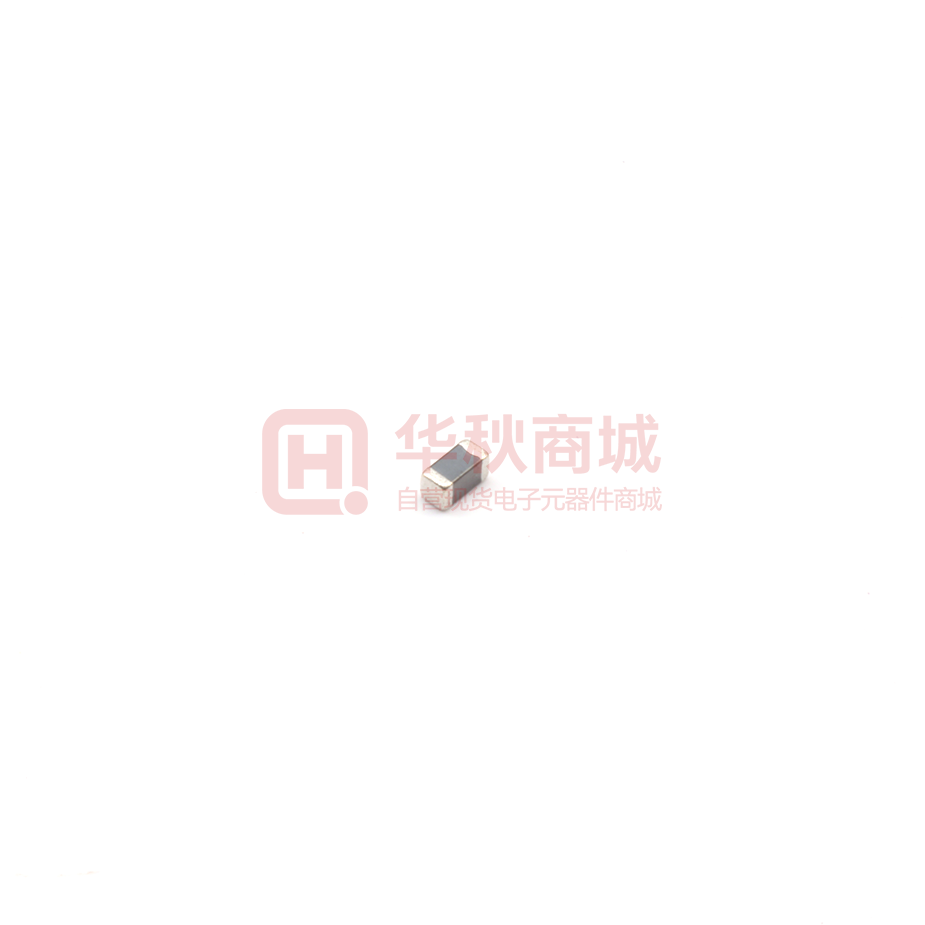

 | | MMZ1005S121CT000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0402 120Ω@100MHz ±25% 500mA 220mΩ | ￥0.10236 | 在线订购 |

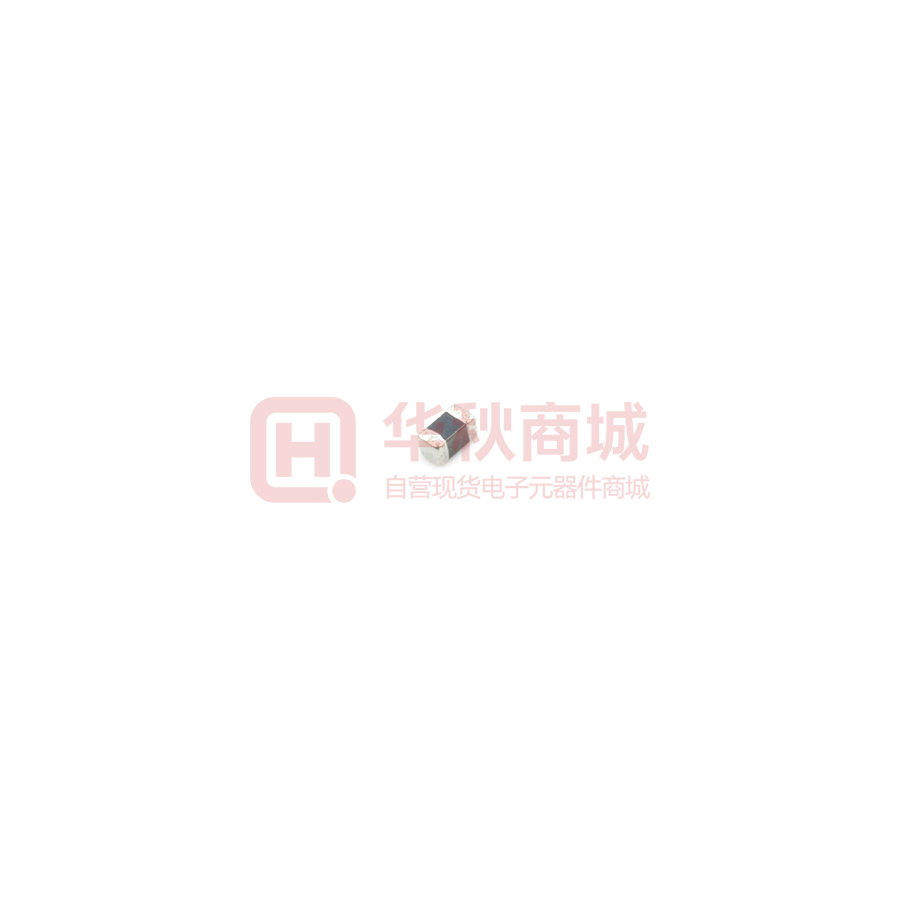

 | | MMZ1005Y471CT000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 | ￥0.05700 | 在线订购 |

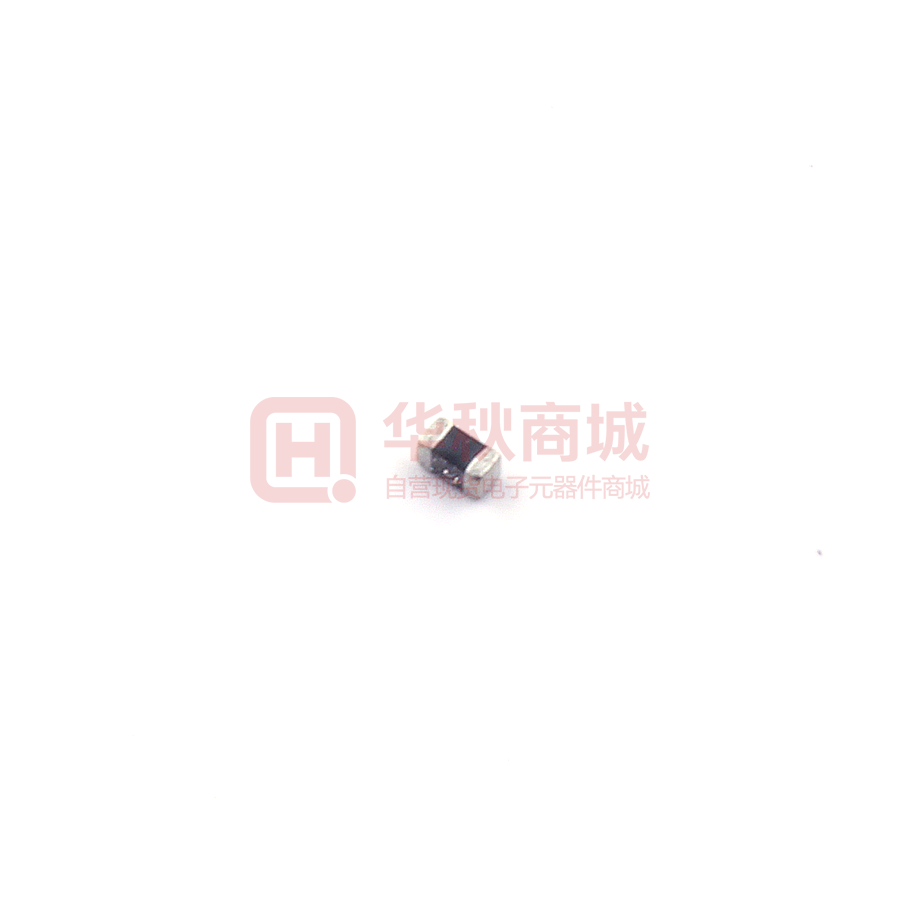

 | | MMZ1005S601CT000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0402 600Ω@100MHz ±25% 300mA 520mΩ | ￥0.06234 | 在线订购 |
 | | MMZ1005Y301CT000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0402 300Ω@100MHz ±25% 250mA 380mΩ | 在线订购 | |
| | MMZ1005Y241CT000 | 贴片磁珠-滤波器与磁珠 | ￥0.89656 | 在线订购 | |
 | | MMZ1005Y102CT000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0402 1KΩ@100MHz ±25% 200mA 0.70Ω | ￥0.07085 | 在线订购 |
| | MMZ1005S241CT000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 | ￥0.05620 | 在线订购 |
 | | MMZ1005D100CT000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0402 10Ω@100MHz ±5Ω 500mA 100mΩ | ￥0.05417 | 在线订购 |
| | MMZ1005Y400CT000 | 贴片磁珠-滤波器与磁珠 | ￥0.08565 | 在线订购 | |
 | | MMZ1005Y121CT000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 120Ω@100MHz ±25% 0402 180mΩ 0.4A | ￥0.07480 | 在线订购 |
| | MMZ1005B800CT000 | 贴片磁珠-滤波器与磁珠 | ￥0.14579 | 在线订购 | |
 | | MMZ1608Y300BTA00 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0603 30Ω@100MHz ±25% 1.5A 50mΩ | ￥0.06289 | 在线订购 |
 | | MMZ1608R301ATA00 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 300Ω@100MHz ±25% 0603 250mΩ 500mA | ￥0.08485 | 在线订购 |
 | | MMZ1608S202ATA00 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 2KΩ ±25% 900mΩ 200mA 0603 | ￥0.11590 | 在线订购 |
 | | MMZ1608S102ATA00 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0603 1KΩ@100MHz ±25% 400mA 500mΩ | ￥0.09255 | 在线订购 |
