Cypress Semiconductor 的 EZ-BLE PRoC 模块是全集成、全认证、可编程智能蓝牙或低功耗蓝牙 (BLE) 模块，设计旨在实现易用性并缩短上市时间。 该模块包含 Cypress 的 PRoC BLE 芯片、两个晶体、片式天线、扩展板和无源元器件。 EZ-BLE PRoC 模块提供了一种简单的、低成本方式，可向任何系统增加微控制器、CapSense® 触摸屏控制器以及智能蓝牙连接。
CYBLE-01201x-x0 是一种交钥匙型、低功耗蓝牙 (BLE) 无线模块解决方案，包括板载晶体振荡器、印制线天线、无源元器件和 Cypress PRoC BLE。 CYBLE-012011-00 包括 FCC/IC/KC/MIC/CE RF 认证和蓝牙 SIG 认证。 CYBLE-012012-10 模块不包括射频认证或蓝牙 SIG 资质认可。
CYBLE-01201x-x_0 通过其可编程架构支持大量外设功能（ADC、定时器、计数器、PWM）和串行通信协议（I²C，UART，SPI）。 CYBLE-01201x-x_0 包括 128 KB 的闪存和 16 KB 的 SRAM。
CYBLE-01201x-x_0 采用 14.52 mm x 19.20 mm x 2.00 mm 封装，包括一个兼容蓝牙 4.1 的免专利费 BLE 堆栈，并提供多达 23 个 GPIO。 CYBLE-012011-00 具有蓝牙 SIG 资质认可，并获得 FCC、IC、CE、MIC 和 KC 监管机构的合规性认证。

CYBLE-01201x-x_0 EZ-BLE PRoC 模块描述

• 模块尺寸：14.52 mm x 19.20 mm x 2.00 mm（带扩展板）

• 易于使用的城堡形焊盘连接

• 蓝牙 4.1 单模模块

• 工业温度范围：-40°C 至 +85°C

• 32 位处理器 (0.9 DMIPS/MHz)，带有单周期 32 位乘法器，工作频率高达 48 MHz

• 128 KB 闪存，16 KB SRAM 存储器

• 具有专用内部低速振荡器 (ILO) 的看门狗定时器

• 用于编程的双引脚 SWD

• 多达 23 个 GPIO 可配置为开漏高/低、上拉/下拉、HI-Z 模拟、HI-Z 数字或强输出

• 获得了 FCC、IC、MIC、KC 和 CE 规范认证（仅限 CYBLE-012011-00）

• 获得蓝牙 SIG 4.1 资质认可（仅限 CYBLE-012011-00）

       QDID：待定

       公告 ID：待定

CYBLE-01201 x-x_0 EZ-BLE PRoC 模块优势

• 易于使用的成熟型硬件设计

• 针对无空间限制型应用进行了成本优化

       封装 - CYBLE-012011-00：14.52 mm x 19.20 mm x 2.00 mm

       封装 - CYBLE-012012-10：14.52 mm x 19.20 mm x 1.55 mm

• 可编程架构

• 完全认证模块 (CYBLE-012011-00) 消除了设计、开发和认证过程所需的时间

• 具有 QDID 和 Declaration ID 资质认可的蓝牙 SIG（仅限 CYBLE-012011-00 仅）

• 灵活的通讯协议支持

• PSoC Creator 提供了一个简单易用的集成设计环境 (IDE)，以对 BLE 应用进行配置、开发、编程和测试

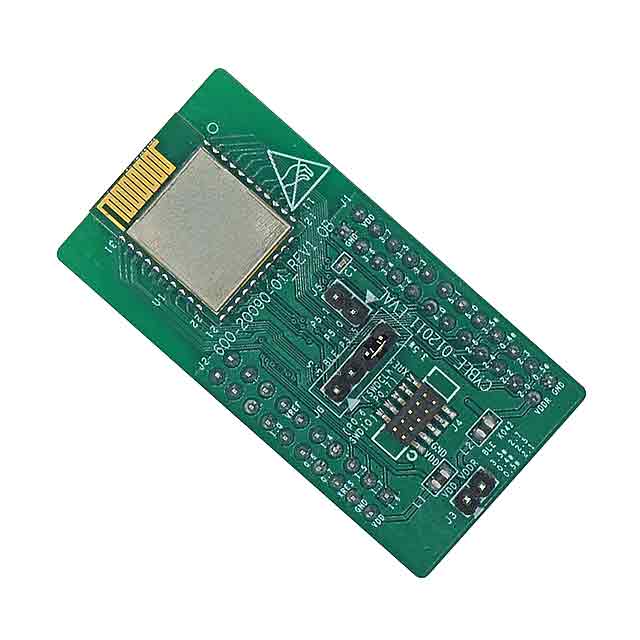

易于与 BLE Pioneer 套件一起使用：CYBLE-012011-EVAL 板可以与低功耗蓝牙 Pioneer 套件 (CY8CKIT-042-BLE) 和 PSoC® Creator™ 一起使用，来开发 BLE 应用。 为轻松进行原型开发，评估板能够将板载 EZ-BLE PRoC 模块的 GPIO 连线至 BLE Pioneer 基板上的 CapSense 滑块、RGB LED、开关、PSoC 5 LP 和 FRAM。
单机使用：CYBLE-012011-EVAL 评估板也可以使用 PSoC MiniProg3 程序和调试套件 (CY8CKIT-002) 与 PSoC Creator 进行编程和调试。
套件内容：一块评估板 (CYBLE-012011-EVAL)，具有板载 EZ-BLE PRoC 模块 (CYBLE-012011-00)。
知识库文章：Cypress 提供解释如何使用CYBLE-012011-EVAL 板开发项目的知识库文章，如：UART 至 BLE 桥接器、I²C 至 BLE 桥接器、CapSense 滑块和 RGB LED
相关内容：EZ-BLE PRoC 模块产品概述、AN96841- EZ BLE 模块入门、低功耗蓝牙 (BLE)、PSoC Creator 集成设计环境 (IDE)、用于 EZ-BLE PRoC 模块 – KBA97094 的射频监管认证
