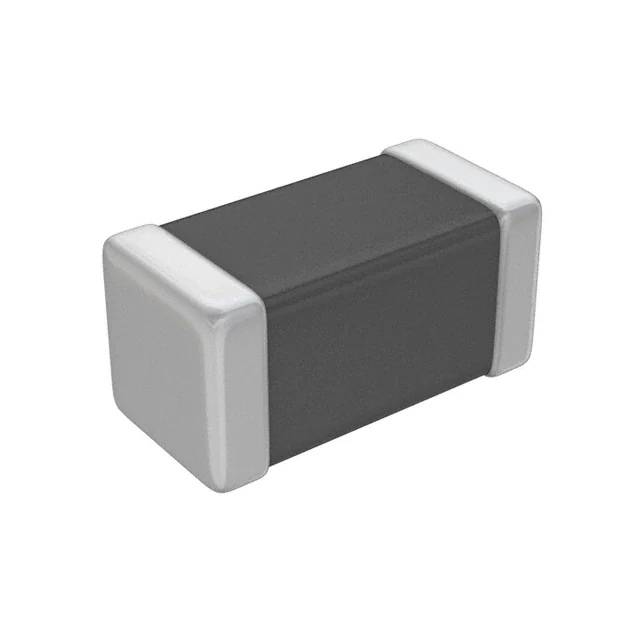

MMZ-E 系列片式铁氧体磁珠
TDK Corporation 的片式铁氧体磁珠（MMZ-E Series Ferrite Chip Beads）用于抑制通用和高速信号线路上的 GHz 噪声
发布时间：2018-06-14
TDK 的 MMZ-E 系列铁氧体片式磁珠用于抑制信号和电源电路中的噪声。 只需将这些器件串联在电路中，就可有效地降低噪声。 多层片式磁珠由铁氧体材料和叠放在一起的多层导电膏组成。 片式磁珠的等效电路图中包括一个电抗分量 X 和一个电阻分量 R。X 和 R 的合成阻抗为用 Z 表示。片式磁珠的静态特性通常用 100 MHz 频率时的阻抗值 Z 描述。 虽然几个不同的片式磁珠可以在 100 MHz 时均具有相同阻抗值，但重要的是需要观察其单独的频率特性，以确定在所需频率范围内最适合电路的那个磁珠。 TDK 提供多达四种类型的材料，这些材料在不同外壳尺寸的 MMZ-E 系列片式磁珠中具有不同的频率特性，每种尺寸适合不同的应用。 所供材料会随外壳尺寸的变化而变化。
MMZ-E 系列片式铁氧体磁珠特性
适用于通用和高速信号的减噪解决方案
SRF 已增加至 GHZ 频段，用一个元件即可抑制宽频率范围内的噪声（相比 MMZ 系列）
可在 GHz 频段内获得高阻抗
符合 RoHS 指令，无卤素，兼容无铅焊接
标准工作温度为 -55°C 至 +125°C
存放温度 -55°C 至 125°C（安装于电路板后）
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MMZ1005A222ET000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0402 2.2KΩ@100MHz ±25% 150mA 2.2Ω | ￥0.19835 | 在线订购 |
 | | MMZ1005S182ET000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 1.8KΩ@100MHz ±25% 1.5Ω 200mA 0402 | ￥0.13378 | 在线订购 |
 | | MMZ1005A182ET000 | 贴片磁珠-滤波器与磁珠 | ￥0.11125 | 在线订购 | |
 | | MMZ1005A152ET000 | 贴片磁珠-滤波器与磁珠 | ￥0.08266 | 在线订购 | |

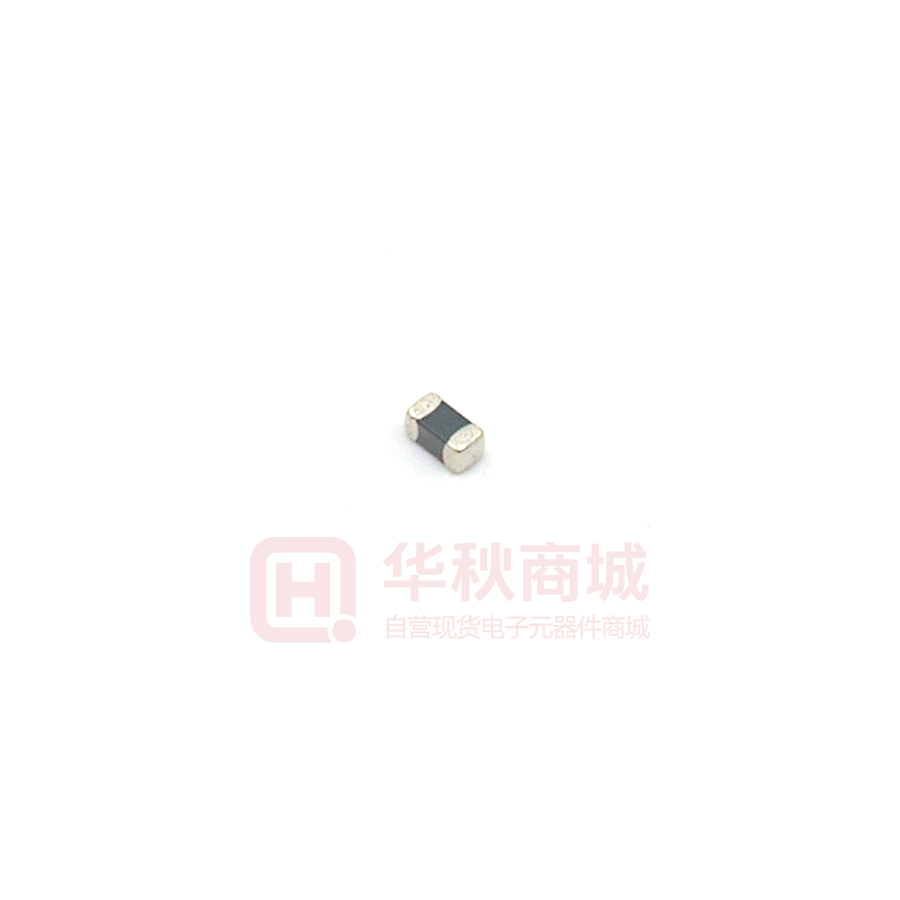

 | | MMZ1005A102ET000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0402 1KΩ@100MHz ±25% 250mA 1.2Ω | ￥0.19119 | 在线订购 |
| | MMZ1005D121ET000 | 贴片磁珠-滤波器与磁珠 | FERRITE BEAD 120 OHM 0402 1LN | ￥0.82362 | 在线订购 |
 | | MMZ1005D221ET000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0402 220Ω@100MHz ±25% 250mA 1Ω | ￥0.09628 | 在线订购 |
| | MMZ1005F470ET000 | 贴片磁珠-滤波器与磁珠 | ￥0.39448 | 在线订购 | |
 | | MMZ0603A121ET000 | 贴片磁珠-滤波器与磁珠 | ￥0.72449 | 在线订购 | |
 | | MMZ0603S601ET000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0201 600Ω@100MHz ±25% 150mA 1.6Ω | ￥0.03105 | 在线订购 |
| | MMZ1005F181ET000 | 贴片磁珠-滤波器与磁珠 | MMZ1005F181ET000 | ￥0.21660 | 在线订购 |
 | MMZ1608A152ETA00 | 贴片磁珠-滤波器与磁珠 | FERRITE BEAD 1.5 KOHM 0603 1LN | ￥0.20570 | 在线订购 | |
 | | MMZ0603F560ET000 | 贴片磁珠-滤波器与磁珠 | ￥2.88542 | 在线订购 | |
| | MMZ0603F750ET000 | 贴片磁珠-滤波器与磁珠 | ￥0.12383 | 在线订购 | |
| | MMZ0603D121ET000 | 贴片磁珠-滤波器与磁珠 | ￥2.79688 | 在线订购 | |
 | | MMZ1005F750ET000 | 贴片磁珠-滤波器与磁珠 | 贴片磁珠 0402 75Ω@100MHz ±25% 250mA 1Ω | ￥0.11918 | 在线订购 |
| | MMZ1005A601ET000 | 贴片磁珠-滤波器与磁珠 | ￥0.18211 | 在线订购 | |
| | MMZ1005F221ET000 | 贴片磁珠-滤波器与磁珠 | MMZ1005F221ET000 | ￥0.39448 | 在线订购 |
| | MMZ1005F121ET000 | 贴片磁珠-滤波器与磁珠 | ￥0.08133 | 在线订购 | |
| | MMZ0603S121ET000 | 贴片磁珠-滤波器与磁珠 | FERRITEBEAD120OHM02011LN | ￥0.72449 | 在线订购 |
