74LVC1G3157 SPDT 模拟开关
Diodes 推出用于控制模拟或数字信号路径的 74LVC1G3157 单刀双掷模拟开关（74LVC1G3157 SPDT Analog Switch）
发布时间：2018-06-14

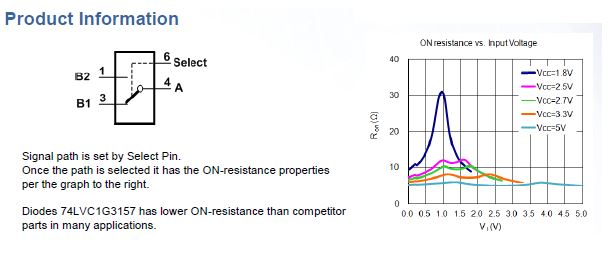

Diodes 的 74LVC1G3157 是单刀双掷模拟开关，适用电源范围为 1.65 V 至 5.5 V。这一双向开关可处理幅度介于 VCC 和接地之间的信号。 这款开关的 OFF 状态阻抗的典型值为 50 MΩ ，而 ON 状态下的典型值为 6 Ω。 器件非常适用于电池供电型手持设备，如手机、平板电脑、电子阅读器、游戏机、数码相机、音乐播放器、可穿戴设备、上网本和笔记本电脑的模拟或数字信号路径控制。 Select 引脚具有小的输入滞后，因此不易受慢升或慢降型信号困扰。 封装尺寸为 1.4 mm x 1.00 mm x 0.4 mm 的 X2-DFN1410-6 适用于较小尺寸的终端设备。 SOT363 可用于需要更大的引线点距和方便焊接的各种应用。
74LVC1G3157 SPDT 模拟开关特性
低导通电阻
6 Ω，VCC = 4.5 V
6.5 Ω，VCC = 3.3 V
7.5 Ω，VCC = 2.7 V
低关态漏泄电流
25 ºC 下 50 nA（典型值）
85 ºC 下 1 μA（最大值）
Control 引脚上的施密特触发器
阻隔噪声信号
适应缓升/缓降时间
滞后典型值为 250 mV
导通前断开型开关
保持输入信号的隔离
无毛刺特性
74LVC1G3157 SPDT 模拟开关应用
一、模拟信号的多路复用
二、数字信号的多路复用
三、适用于多种产品，如：
平板电脑、电子阅读器、可穿戴设备
手机、个人导航/GPS
MP3 播放器、照相机、视频记录设备
计算机外设、硬盘驱动器、CD/DVD ROM
TV、DVD、DVR、电视机顶盒
个人电脑、网络、笔记本电脑、上网本、PDA
