    i6A 系列 DC-DC 转换器

    i6A 系列 DC-DC 转换器

    TDK-Lambda 提供 i6A 系列非隔离式 250 W DC-DC 电源模块(i6A Series DC-DC Converters),其输入为 9 V 至 40 V,采用标准 1/16 砖外形

    发布时间:2018-06-14

    TDK Corporation 宣布推出 250 W、TDK-Lambda i6A 系列非隔离式 DC-DC 转换器。 可在 9 V 至 40 V 输入电压下工作,输出电流为 14 A 且输出电压在 3.3 V 至 24 V 之间可调。该系列的设计应用范围广,涵盖医疗、通信、工业和测试与测量设备。

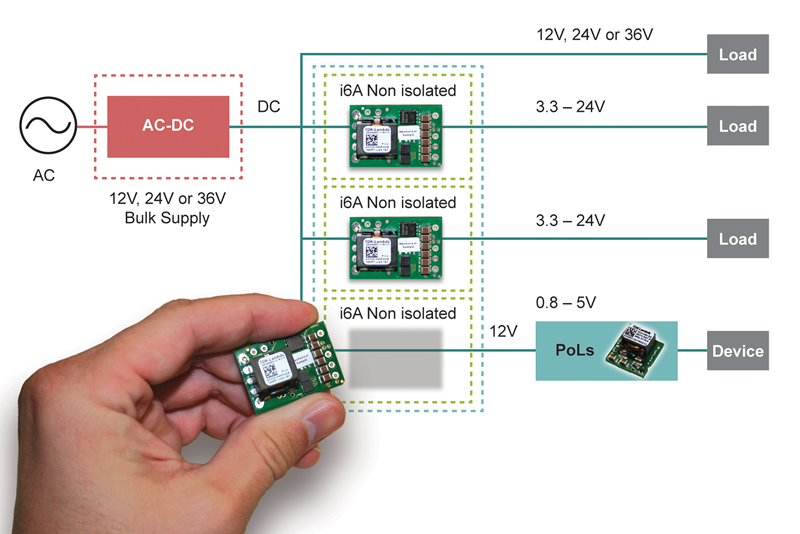

    这些转换器采用 1/16 砖外形,具体尺寸为 33 mm x 22.9 mm x 12.7 mm,可与单输出 12 V 或 24 V AC/DC 电源配合使用,以产生更多可调节高电流输出(带或不带后备电池)。 这种开放框架式紧凑设计外形扁平、重量轻,可实现极其灵活而持久耐用的制造工艺。 该系列具有超高能效,使其甚至在要求苛刻的热环境下也能达到真正有用的高额定输出功率。
    该系列能效高达 98%、功率损耗最低,即使要求低气流也能在 -40°C 至 +125°C 的恶劣环境条件下正常工作。 由于优化了动态电压响应能力,因此降低了对外部输出电容的要求,从而减少了板空间。 i6A24014A033V 所用元件少,因此结构成本低、性能高。
    基本功能型号包括输出电压调节引脚、正或负逻辑远程开关、远程检测、输入欠压、过流和热保护。 全功能型号均配备电源良好信号、输出电压定序,并能同步工作频率,最大限度降低系统噪声。 所有型号均获得了 UL/CSA 60950-1、IEC/EN 60950-1 认证,获准采用低压和 RoHS2 指令的 CE 标志。


    i6A 系列 DC-DC 转换器特性

    特性

    • 尺寸:33 mm x 22.9 mm x 12.7 mm (1.3" x 0.9" x 0.5")

    • 最大重量:15 g (0.53 oz)

    • 通孔式引脚:3.68 mm (0.145")

    • 行业标准 1/16 砖外形

    • 高温、低气流环境下输出功率可达 250 W,且功率降额最小

    • 输出电压范围宽、可调 (3.3 V - 24 V)

    • 负逻辑开/关

    • 经过优化的动态电压响应能力,外部电容器极少

    • 低噪声

    • 恒定开关频率

    • 远程检测

    • 全部自动重启保护:

           输入欠压

           短路

           热限值

    • 制造工厂通过 ISO 认证

    选配功能

    • 正逻辑开/关

    • 电源良好

    • 频率同步

    • 输出电压定序

    • 短引脚:2.79 mm (0.110")

    • 长引脚:4.57 mm (0.180")
