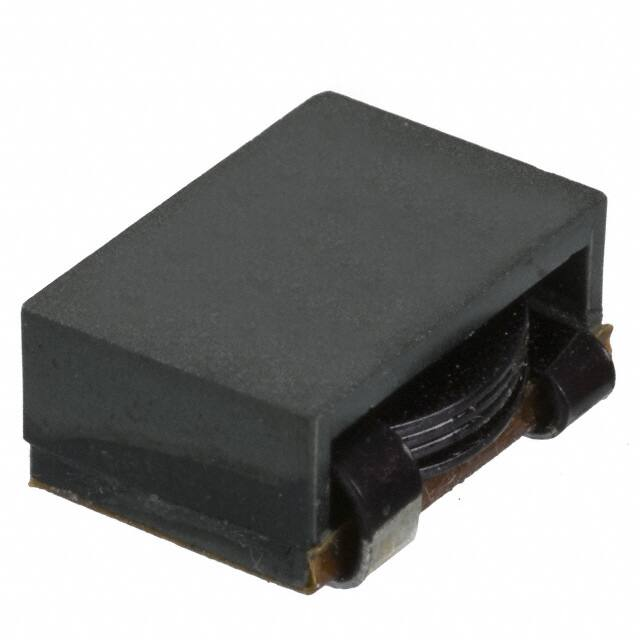

ERU19 SMT 功率电感器
TDK 推出基于扁平矩形螺旋绕线技术的 ERU19 SMT 薄型功率电感器（ERU19 SMT Power Inductors）
发布时间：2018-06-14
TDK Corporation 推出包括 10 个不同型号的 ERU19 扼流圈系列，从而进一步扩充其 EPCOS ERU SMT 功率电感器产品组合。 ERU 扼流圈的电感值为 1.0 μH 至 30 μH，其饱和电流范围为 10.1 A DC 至 43 ADC。 这些功率电感器的突出特点是其紧凑设计。 这些器件封装小至 19.9 mm x 20.5 mm，插入高度仅为 8.35 mm (1.0 μH) 至 10.85 mm (30 μH)，具体取决于型号。 这种薄型设计基于一种扁平矩形的螺旋绕线技术，实现了更低的损耗。 DC 电阻在 1.20 mΩ 至 18.65 mΩ 之间。
ERU19 SMT 功率电感器特性
经过优化的设计，饱和电流高达 43 ADC
扁平矩形螺旋绕组带来紧凑的尺寸
坚固耐用的 3 引脚设计
工作温度范围：-40 °C 至 150 °C
低损耗
汽车应用、工业或电信
适用于负载点 (POL) 转换器的输出和存储扼流圈
DC-DC 转换器
高电流开关模式电源
xEV 应用
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | B82559A7103A019 | 固定电感器-电感器 | FIXED IND 10UH 9.55 MOHM SMD | ￥30.72035 | 在线订购 |
 | | B82559A2102A019 | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 1UH 1.2 MOHM SMD | 在线订购 | |
| | B82559A9153A019 | 固定电感器-电感器 | 固定电感器 Nonstandard, 3 Lead 15µH ±10% 12.15mΩ 2MHz | 在线订购 | |
| | B82559A5472A019 | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 4.7UH 2.7 MOHM SMD | 在线订购 | |
| | B82559A3152A019 | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 1.5UH 1.7 MOHM SMD | 在线订购 | |
| | B82559A4222A019 | 固定电感器-电感器 | 固定电感器 Nonstandard, 3 Lead 2.2µH ±10% 2.2mΩ 2MHz | 在线订购 | |
| | B82559A6682A019 | 固定电感器-电感器 | 固定电感器 Nonstandard, 3 Lead 6.8µH ±10% 8.25mΩ 2MHz | 在线订购 | |
| | B82559A0203A019 | 固定电感器-电感器 | 固定电感器 Nonstandard, 3 Lead 20µH ±10% 14.75mΩ 2MHz | ￥34.07205 | 在线订购 |
| | B82559A5332A019 | 固定电感器-电感器 | 固定电感器 Nonstandard, 3 Lead 3.3µH ±10% 2.7mΩ 2MHz | 在线订购 | |
| | B82559A0303A019 | 固定电感器-电感器 | 固定电感器 Nonstandard, 3 Lead 30µH ±10% 18.65mΩ 2MHz | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 495-75376-KIT | 电感器套件-套件 | ERU19INDUCTORKIT | ￥562.82041 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | B82559A0142A013 | 固定电感器-电感器 | 固定电感器 Nonstandard 1.4µH ±10% 22A 1.5mΩ | ￥13.74215 | 在线订购 |
| | B82559A0222A013 | 固定电感器-电感器 | 固定电感器 Nonstandard 2.15µH ±10% 15A 3.2mΩ | ￥13.33815 | 在线订购 |
 | | B82559A2122A025 | 固定电感器-电感器 | 固定电感器 Nonstandard 1.25µH ±7% 0.4mΩ | ￥59.19745 | 在线订购 |
| | B82559A0302A013 | 固定电感器-电感器 | 固定电感器 Nonstandard ±10% 4mΩ | ￥13.28144 | 在线订购 |
| | B82559A0242A013 | 固定电感器-电感器 | 固定电感器 Nonstandard 2.4µH ±10% 16.5A 2.76mΩ | ￥24.89224 | 在线订购 |
 | | B82559A0951A013 | 固定电感器-电感器 | 950 nH 屏蔽 鼓芯，绕线式 电感器 25 A 1.12 毫欧 非标准 | ￥13.74468 | 在线订购 |

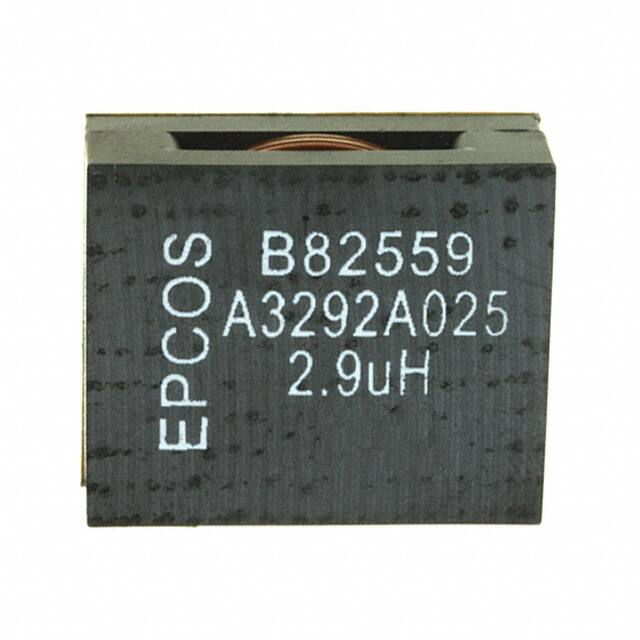

 | | B82559A3292A025 | 固定电感器-电感器 | 固定电感器 Nonstandard 2.9µH ±7% 1mΩ | ￥48.36359 | 在线订购 |
 | | B82559A3232A025 | 逻辑 - 信号开关，多路复用器，解码器 | INDUCTOR POWER 2.3UH 41A SMD | ￥69.89247 | 在线订购 |
 | | B82559A0112A013 | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 1.1UH 20A 1.72 MOHM | ￥13.28144 | 在线订购 |
| | B82559A0501A013 | 固定电感器-电感器 | 500 nH 屏蔽 鼓芯，绕线式 电感器 30 A 0.78 毫欧 非标准 | ￥12.88187 | 在线订购 |
