DG2592 音频插孔检测器和 DG2750 模拟开关
Vishay 的 DG2592 和 DG2750 （DG2592 Audio Jack Detector and DG2750 Analog Switch）采用节省空间的 miniQFN10 封装，厚度仅为 0.35 mm，适用于便携式应用
发布时间：2018-06-14
Vishay 推出采用 1.4 mm x 1.8 mm miniQFN10 封装，厚度仅为 0.35 mm 的器件，可取代便携式应用中常见的较大 miniQFN10 和 WCSP 器件。 Vishay Siliconix DG2592 音频插孔检测器和 DG2750 低压双路单刀双掷模拟开关是系列解决方案中首款具有增强型封装的器件。
增强型的封装比普通 miniQFN10 和 WCSP 封装厚度减少 36%（典型值），节省了宝贵的 PCB 空间，让制造的最终产品更薄
相比 WCSP 封装，增强型 miniQFN10 提供更简单的表面贴装，更适合便携式设计中常用的柔性 PCB
DG2592 的集成电路可检测带有发送/结束控制按钮的立体声头戴式耳机麦克风
DG2750 能够切换具有负冲力的音频信号而无需耦合电容
主要规格
DG2592
工作范围：1.6 V 至 5.5 V
静态电流：10 µA
最大麦克风偏置：1.2 Ω
DG2750
电源电压范围：1.8 V 至 5.5 V
导通电阻范围：0.45 Ω 至 1 Ω
高逻辑：1.4 V
DG2592 音频插孔检测器和 DG2750 模拟开关特性

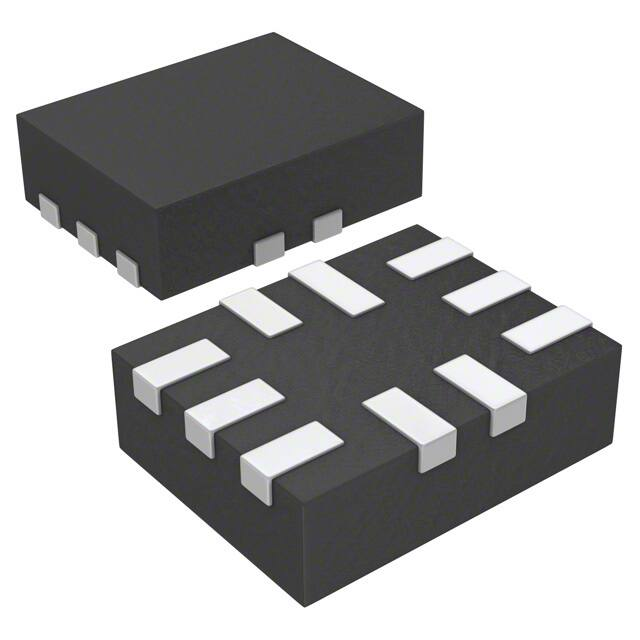

miniQFN10 封装尺寸为 1.4 mm x 1.8 mm，厚度仅为 0.35 mm
DG2592
宽工作电压范围
1.2 Ω 最大麦克风偏置开关，用于快速放电和箝位
DG2750
以两个方向传导音频信号，极低失真
基于亚微米 CMOS 低压工艺技术
提供 > 600 mA 的 JESD78 闩锁效应保护
DG2592 音频插孔检测器和 DG2750 模拟开关应用
包括手持式保健仪器、智能手机、平板电脑、便携式媒体播放器、数码相机和可穿戴物联网 (IoT) 设备等便携式应用中的音频插孔检测、静电噪声控制和具有负冲力的音频切换
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DG2592DN-T1-GE4 | 其他接口-接口及驱动芯片 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DG2750DN-T1-E4 | 模拟开关芯片-电子开关 | ￥8.21065 | 在线订购 |
