LTC5549 无源双平衡混频器
Linear Technology 的宽带 2 GHz 至 14 GHz 混频器采用集成 LO 倍频器（LTC5549 Passive Double-Balanced Mixer），具有出色的 24.4 dBm IIP3
发布时间：2018-06-14
Linear Technology 的 LTC5549 是一种通用、无源、双平衡混频器，可用于上变频或下变频。 RF 端口专用于 2 GHz 至 14 GHz 频段，IF 端口则针对在 500 MHz 至 6 GHz 频段运行进行了优化。 采用集成 LO 缓冲放大器，以支持从 1 GHz 至 12 GHz 的 LO 频率，但 LO 功耗要求为 0 dBm。 LTC5549 低功耗，可提供高 IIP3 和输入 P1dB。 内部 LO 倍频器可由一个兼容 CMOS 的数字控制引脚启用，因此可以在低功耗、1/2 LO 输入频率下运行。 这使得混频器 LO 端口可配合现有频率合成器使用，如 LTC6946 和 LTC6948 系列。 LTC5549 集成度高且封装尺寸仅 2 mm × 3 mm，最大程度降低了解决方案成本、板空间和系统级差异。
LTC5549 无源双平衡混频器特性
上变频或下变频

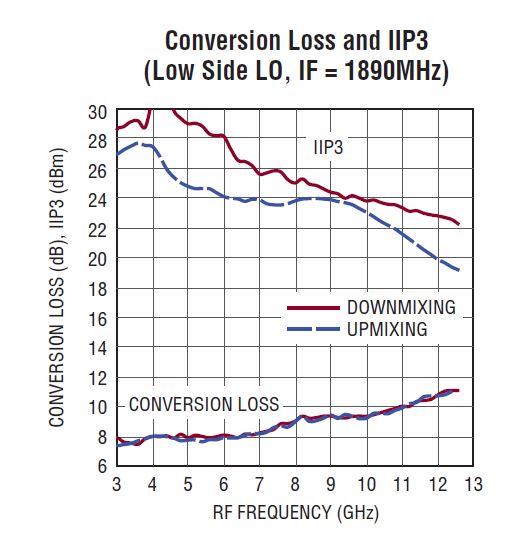

高 IIP3：5.8 GHz 时 +28.2 dBm，12 GHz 时 +22.8 dBm
5.8 GHz 时转换损耗 8.0 dB
5.8 GHz 时输入 P1dB 为 +14.3 dBm
集成 LO 缓冲器：0 dBm LO 驱动
可旁通集成式 LO 倍频器
低 LO RF 漏泄：<-30 dBm
50 Ω 单端 RF、LO 和 IF 端口
3.3V/115 mA 电源
快速接通/关断，用于 TDD 运行
2 mm × 3 mm、12 引线 QFN 封装

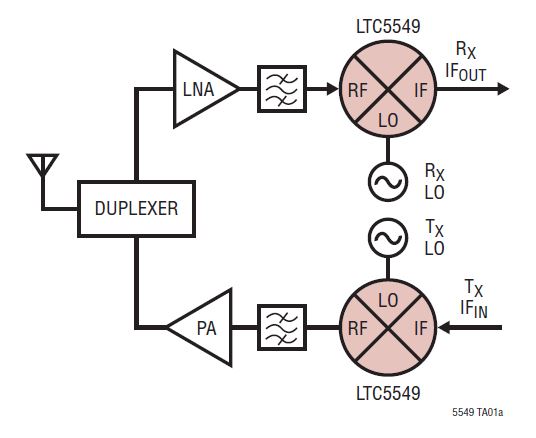

LTC5549 无源双平衡混频器应用
微波收发器
无线回程
点对点微波
相控阵天线
C、X、Ku 波段雷达
测试设备
卫星调制解调器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTC5549IUDB#TRMPBF | RF混频器-射频器件 | LTC5549IUDB#TRMPBF | ￥429.58080 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DC2310A | 开发板/评估板/验证板-开发板/套件/编程器 | - LTC5549 混频器 2GHz ~ 14GHz 评估板 | 在线订购 |
