ADH 系列线对板连接器
JST 的 ADH 系列压接式、线对板超小型连接器（ADH Series Wire-to-Board Connectors），适用于高密度 LED 应用
发布时间：2018-06-14
JST 的 ADH 系列线对板压接式可断开连接器采用超微型尺寸，设计灵活、触头结构可靠，适合高密度应用。 这些 1.3 mm (0.051”) 间距的侧接入（直角）SMT 连接器采用极化结构，配接时可形成可靠的摩擦锁定。 ADH 系列连接器性能出色，针对高密度 LED 照明应用，用于最大限度地提高 PCB 的灵活性，其配接高度仅 1.9 mm (0.075")。 其独特的设计采用了半边式插座，可从垂直方向与针座配接，同时可从水平方向从插座出线。 这种独特的结构允许在 PCB 上任何位置插拔针座，能够让元件围绕针座任何方向插入，而不会造成配接问题。
ADH 压接式连接器系列提供 3 个电路，在 50 V (AC/DC) 时使用 26 AWG 导线，额定电流为 3.0 A (AC/DC)。 温度范围为 - 25°C 至 +85°C（包括施加电流时的温升）。 针座采用符合 RoHS 规范的 94V-0 PBT 材料铸造而成，为便于轻松、牢靠的配接，还带有插件导槽。ADH 系列的触头设计用于连接 28 AWG 到 26 AWG 规格的导线，采用外层镀金的镍底涂层铜合金基材。 触头使用标准尺寸卷筒提供，可进行半自动或全自动应用工具。 SMT 针座采用压纹带包装，可用于自动插入设备。
ADH 系列线对板连接器特性
超小尺寸和间距
线对板连接时，在插座外壳和针座之间形成一个可靠的摩擦锁定
用侧进针座的线对板版本提供 3 个针位
符合 RoHS 规范的 SMT 产品
提供满足全部制造需求的端接工具
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | SADH-002G-P0.2 | 胶壳端子-连接器 | ￥0.19710 | 在线订购 | |
 | | SADH-003G-P0.2 | 端子-连接器 | CONTACT ADH 28 AWG | ￥0.25672 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
(SN)_tmb.jpg) | | BM03B-ADHKS-GAN-ETB(LF)(SN) | 线对板针座-连接器 | 线对板针座 1x3P 卧贴 间距:1.3mm | ￥1.92543 | 在线订购 |
B-ADHSS-GAN-ETB(LF)(SN)_tmb.jpg) | | BM02(3)B-ADHSS-GAN-ETB(LF)(SN) | 线对板针座-连接器 | 线对板针座 1x3P 卧贴 间距:1.3mm | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

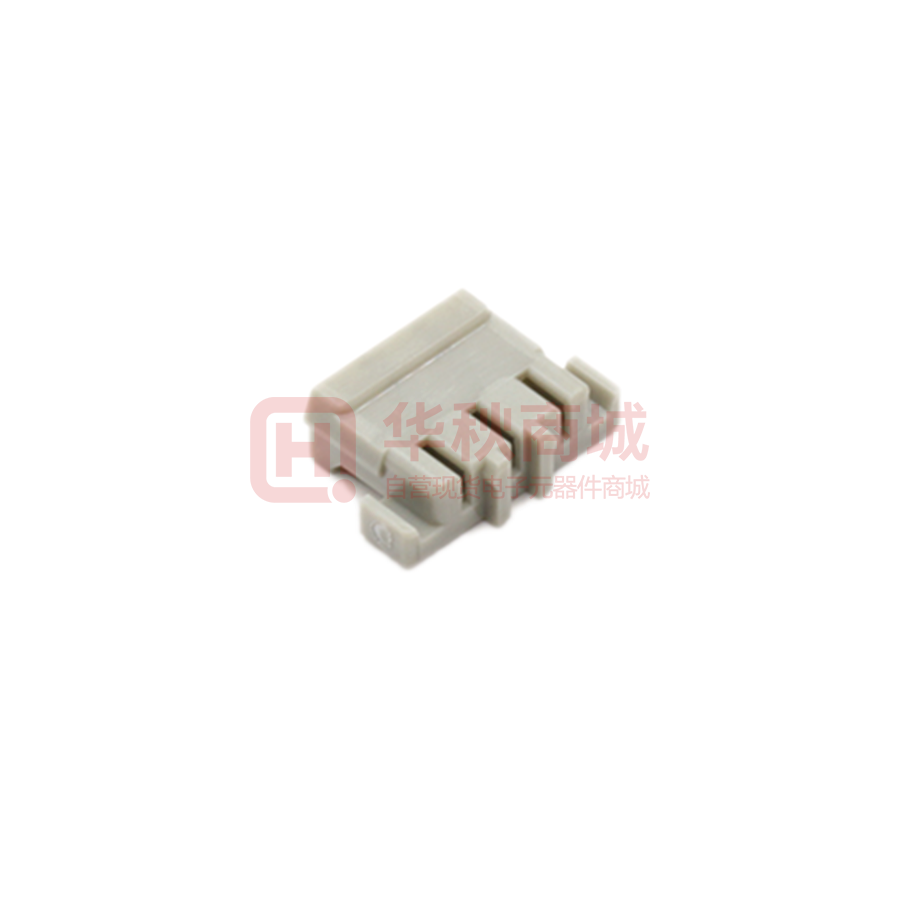

 | | ADHR-03V-S | 胶壳及附件-连接器 | ￥9.27607 | 在线订购 | |
 | | ADHR-03V-H | 胶壳及附件-连接器 | 胶壳 间距P=1.30mm 3Pin(1x3) | ￥0.27620 | 在线订购 |
