ACHL/ACHF 系列线对板连接器
JST 的 ACHL 和 ACHF 系列双压接式、超小型、线对板连接器（ACHL/ACHF Series Wire-to-Board Connectors）适合高密度 LED 应用
发布时间：2018-06-14
JST 的 AVHL 和 ACHF 系列线对板压接式可断开连接器采用超微型尺寸，设计灵活、触头结构可靠，适合高密度应用。 这些 1.2 mm (0.047”) 间距 SMT 连接器采用极化结构，配接时可形成可靠的摩擦锁定。 这两个系列结构独特，采用从垂直方向与针座配接的“半片插座”，而该插座连接器的导线则沿水平方向引出，因此可在 PCB 上的任何位置放置针座。 ACHL 系列连接器性能出色，针对高密度 LED 照明应用，用于最大限度地提高 PCB 的灵活性，其配接高度仅 1.2 mm (0.047")；ACHF 系列的配接高度为 1.43 mm (0.056")。
ACHF 连接器系列提供 3、4 和 6 电路选择，在 50 V (AC/DC) 电压下使用 28 AWG 导线时额定电流为 2.5 A (AC/DC)。 ACHL 连接器系列具有 2 个电路，在 50 V (AC/DC) 电压下使用 28 AWG 导线时的额定电流为 2.0 A (AC/DC)。
温度范围为 - 25°C 至 +85°C（包括施加电流时的温升）。 针座由符合 RoHS 规范的 94V-0 耐热型树脂材料模制而成，触头采用镀金（镍条纹）铜合金且底涂层为镍，用于增大强度的加强层为镀锡、镍底涂层铜合金。ACHL 和 ACHF 系列的触头设计用于连接 28 AWG 到 30 AWG 规格内的导线，采用外层镀金的镍底涂层铜合金基材。 触头使用标准尺寸卷筒提供，可进行半自动或全自动的应用加工。 SMT 针座采用压纹带包装，可用于自动插入设备。
ACHL/ACHF 系列线对板连接器特性
ACHL 的特性
超小的体积和间距
线对板连接时，在插座外壳和针座之间形成一个可靠的摩擦锁定
用侧进针座的线对板版本提供 2 个针位
符合 RoHS 规范的 SMT 产品
辅以满足全部制造需求的端接工具
ACHF 特性
超小的体积和间距
线对板连接时，在插座外壳和针座之间形成一个可靠的摩擦锁定
采用侧进针座的线对板版本提供 3、4 和 6 针位选择
符合 RoHS 规范的 SMT 产品
辅以适合所有阶段的端接工具 - 从原型开发到全面生产
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | BM04B-ACHFKS-GACN-ETF(LF)(SN) | 排针-连接器 | CONN HEADER ACHF SIDE 4POS 1.2MM | 在线订购 | |
(SN)_tmb.jpg) | | BM06B-ACHFKS-GACN-ETF(LF)(SN) | 线对板针座-连接器 | 线对板针座 1x6P 卧贴 间距:1.2mm | 在线订购 | |
 | | SACHF-003GAC-P0.2 | 胶壳端子-连接器 | ￥2.31000 | 在线订购 | |

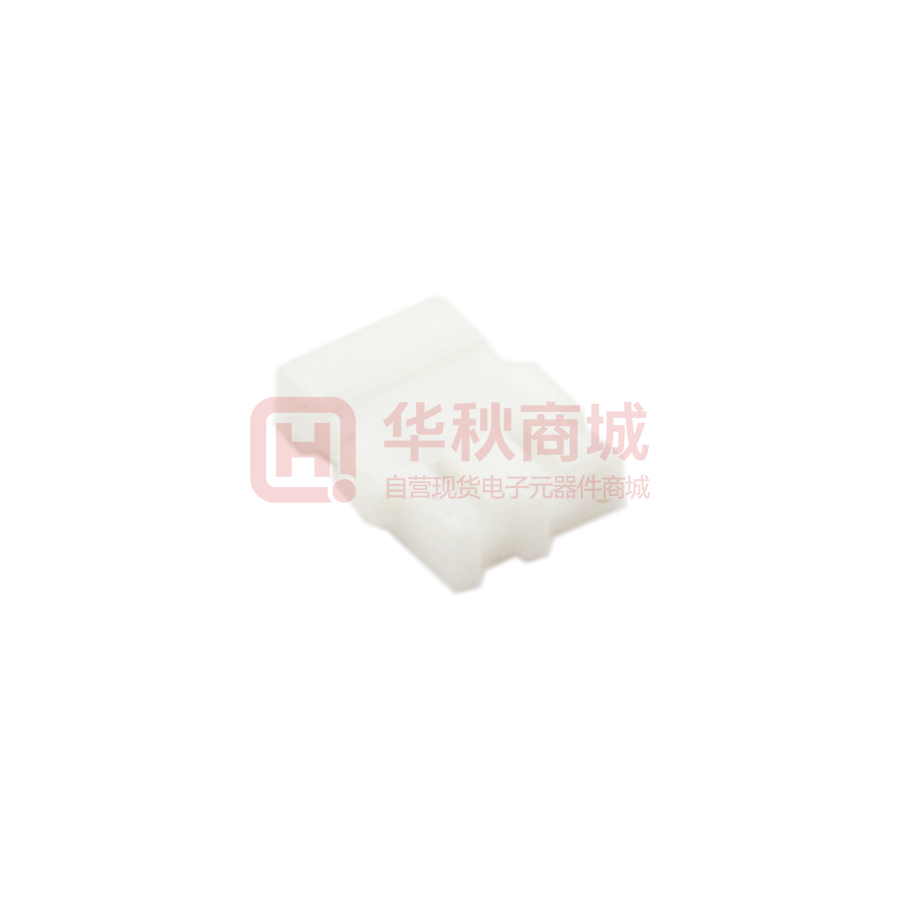

 | | ACHFR-04V-H | 胶壳及附件-连接器 | ￥0.71500 | 在线订购 | |
 | | ACHFR-06V-H | 胶壳及附件-连接器 | ￥1.86376 | 在线订购 | |
 | | ACHFR-03V-H | 胶壳及附件-连接器 | ￥0.85800 | 在线订购 | |
 | | BM03B-ACHFKS-GACN-ETF(LF)(SN) | 线对板针座-连接器 | 线对板针座 1x3P SMT 间距:1.2mm | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | SACHL-003G-P0.2 | 端子-连接器 | CONTACT ACHL 28-30 AWG | ￥0.22280 | 在线订购 |
(SN)_tmb.jpg) | | BM02B-ACHLKS-GAN-ETF(LF)(SN) | 线对板针座-连接器 | 线对板针座 1x2P 卧贴 间距:1.2mm | 在线订购 | |
 | | ACHLR-02V-S | 胶壳及附件-连接器 | 胶壳 间距P=1.20mm 2Pin(1x2) | ￥0.88236 | 在线订购 |
 | | ASACHLSACHL28W51 | 杜邦线-线缆及配套 | 白色 28AWG 跳线引线 插口至插口 镀金 2.00"（50.80mm） | ￥9.77835 | 在线订购 |
| | ASACHLSACHL28W152 | 线材/电缆-线缆及配套 | 白色 28AWG 跳线引线 插口至插口 镀金 6.00"（152.40mm） | ￥11.81951 | 在线订购 |
| | ASACHLSACHL28W305 | 线材/电缆-线缆及配套 | 白色 28AWG 跳线引线 插口至插口 镀金 12.0"（304.8mm） | ￥15.79496 | 在线订购 |
