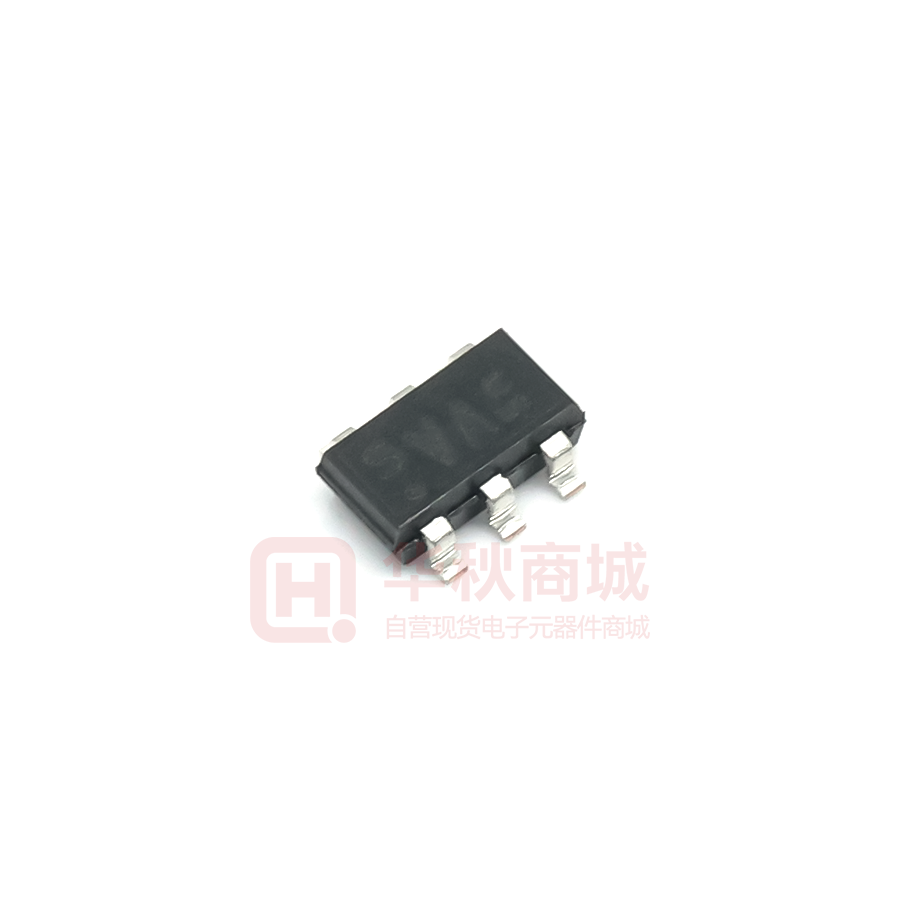

TLV493D-A1B6 3D 磁性传感器
Infineon 的 TLV493D-A1B6 （TLV493D-A1B6 3D Magnetic Sensor）为目前使用电位计或光学解决方案的应用提供了非接触式位置感测功能
发布时间：2018-06-14
Infineon 的 3D 磁性传感器 TLV493D-A1B6 提供精确的三维传感且功耗极低。 在小巧的 6 引脚封装内，该传感器提供 x、y 和 z 磁场分量的直接测量，非常适合用于测量 3D 运动、线性行程和 360° 角旋转。
通过在低功耗的小型封装中整合 3 轴测量，TLV493D-A1B6 为目前使用电位计或光学解决方案的应用提供非接触式位置感测功能。 此外，系统的尺寸也得以减小，因为器件在工作温度范围内的磁性阈值稳定性为这些系统提供了一种更精确、更可靠的解决方案。
传感器可提供标准的双线数字 I2C 接口，可实现传感器和微控制器之间的高速双向通信。
为满足最高质量标准和环保法规的要求，传感器兼容 RoHS 规范并符合 JESD47。
TLV493D-A1B6 3D 磁性传感器特性
3D 磁性检测
集成温度检测功能
低电流消耗：省电模式下 0.007 μA
超低功耗模式下10 μA
工作电源电压：2.7 V 至 3.5 V
通过双线标准 I2C 接口提供数字输出
Bx、By 与 Bz 线性场测量范围为 ±130 mT
每个测量方向 12 位数据分辨率
分辨率 98 μT/LSB
工作温度范围：-40 °C 至 125 °C
TSOP6 封装
TLV493D-A1B6 3D 磁性传感器应用
操纵杆（手指、拇指和游戏踏板）
电表（防篡改）
控制元件（白色家电、多功能旋钮）
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | JOYSTICKFOR3D2GOKITTOBO1 | 开发板/套件/编程器配件-开发板/套件/编程器 | JOYSTICK FOR 3D 2 GO KIT | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TLV493DA1B6HTSA2 | 霍尔开关-传感器 | 3D MAGNETIC SENSOR | ￥7.94880 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TLV493DA1B62GOKITTOBO1 | 传感器（废弃）-开发套件/万能板/PCB板-开发板/套件/编程器 | 3D MAGNETICS SENSOR 2GO KIT-TL | 在线订购 |
