    LTM4650 µModule® 稳压器

    LTM4650 µModule® 稳压器

    Linear Tech 的 LTM4650 µModule (LTM4650 µModule® Regulator)是双路 25 A 或单路 50 A 稳压器

    发布时间:2018-06-14

    Linear Technology 的 LTM4650 是双路 25 A 或单路 50 A 输出开关模式 DC/DC μModule (功率模块)降压稳压器 封装中提供了开关控制器、功率 FET、电感器和所有辅助元件。 LTM4650 可在 4.5 V 至 15 V 的输入电压范围内工作并支持两路输出。根据单个外部电阻器的设定情况,这两路输出电压的范围均为 0.6 V 至 1.8 V。 该器件采用高能效设计,可为每个输出提供高达 25 A 的连续电流。 仅需使用少量的输入和输出电容器。 LTM4650 的引脚兼容 LTM4620(双路 13 A、单路 26 A)和 LTM4630(双路 18 A、单路 36 A)。 该器件支持频率同步、多相工作、以 Burst Mode®(猝发模式)工作以及用于电源轨定序的输出电压跟踪,并且具有一个用于监测器件温度的板载温度二极管。 其高开关频率和电流模式架构实现了对线路和负载变化的极快瞬态响应,且不牺牲稳定性。 故障保护功能包括过压和过流保护。 LTM4650 采用 16 mm × 16 mm × 5.01 mm BGA 封装。

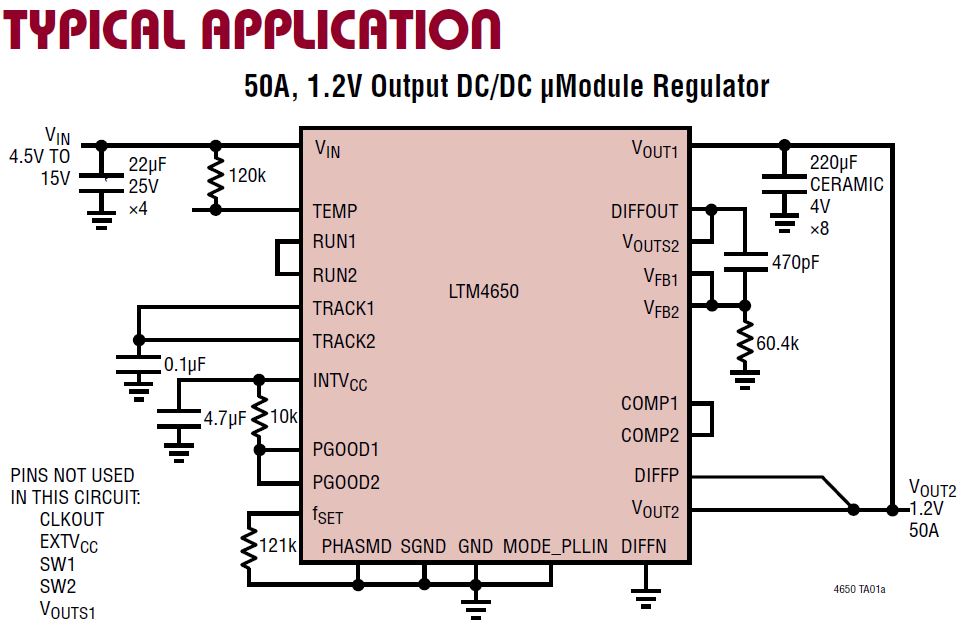

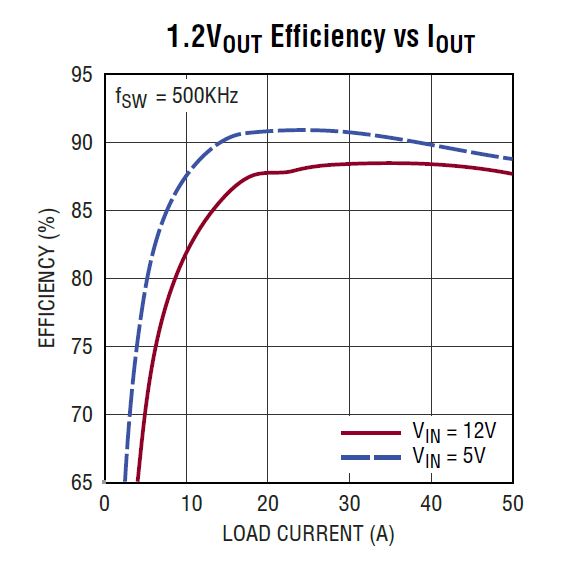

    5b6414a01bbbf.jpg 5b6414bb7690d.jpg

    LTM4650 µModule® 稳压器特性

    • 双通道 25 A 或单通道 50 A 输出

    • 输入电压范围:4.5 V 至 15 V

    • 输出电压范围:0.6 V 至 1.8 V

    • 在负载、线路和温度范围内具有 ±1.5% 的最大直流输出电压误差

    • 差分遥测放大器

    • 电流模式控制/快速瞬态响应

    • 可调开关频率

    • 频率同步

    • 过流折返保护

    • 与多个 LTM4650 配合实现高达 300 A 的多相并行分流

    • 内部温度监控

    • 引脚兼容 LTM4620(双通道 13 A、单通道 26 A)和 LTM4630(双 18 A、单 36 A)

    • 可选猝发工作模式

    • 软启动/电压跟踪

    • 输出过压保护

    • 16 mm x 16 mm x 5.01 mm BGA 封装

    LTM4650 µModule® 稳压器应用

    1. 处理器、ASIC 和 FPGA 内核电源

    2. 电信和网络设备

    3. ATCA 和存储卡

    4. 工业设备

    Demo Board
    图片数据手册产品型号产品分类产品描述价格操作
    DC2378A-A开发板/评估板/验证板-开发板/套件/编程器LTM4650 µModule® DC/DC,步降 2,非隔离 输出评估板在线订购
    DC2481A-B开发板/评估板/验证板-开发板/套件/编程器DEMO BRD LTM4677 & LTM4650(X3)在线订购
    µModule Regulator
    图片数据手册产品型号产品分类产品描述价格操作
    LTM4650EY#PBF隔离电源模块-电源管理非隔离 PoL 模块 直流转换器 2 输出 0.6 ~ 1.8V 0.6 ~ 1.8V 25A,25A 4.5V - 15V 输入在线订购
    LTM4650IY#PBF隔离电源模块-电源管理双25A或单50A DC/DCµ模块调节器¥384.08700在线订购
