    iGrid™ 线对板双列连接器系统

    iGrid™ 线对板双列连接器系统

    Molex 推出其具有可靠内部锁定和可靠内勾弹片的 iGrid 线对板双列系统(iGrid™ Wire-to-Board Dual-Row Connector System)

    发布时间:2018-06-14

    Molex 的 iGrid 2 mm 间距连接器系统为需要良好配接保持力的应用提供了设计紧凑、防止缠结的内部锁定。 独特的 iGrid 内部锁定机制可防止导线缠绕在弹片上,而采用外部锁定类型时则很容易出现此类损坏。 内部锁定还能节省空间,会发出咔哒声,同时设计坚固耐用,可承受强力持取。 该系统采用 AWG #22 至 28 线径,采用直式和直角设计,接受 10 至 40 线。

    iGrid™ 线对板双列连接器系统应用

    汽车

    1. GPS

    消费

    1. 健身器材

    2. 游戏机

    3. 微波炉

    4. 自动售货机

    工业

    1. HVAC 控制

    2. 安防设备

    医疗

    1. 医疗监控

    智能手机和移动设备

    1. GPS

    Kits
    图片数据手册产品型号产品分类产品描述价格操作
    76650-0202连接器套件-套件KIT IGRID 2.00MM DR RA 20-28 PIN在线订购
    76650-0199连接器套件-套件KIT IGRID 2.00MM DR V 10-18 PIN在线订购
    76650-0201连接器套件-套件KIT IGRID 2.00MM DR RA 10-18 PIN在线订购
    76650-0200连接器套件-套件KIT IGRID 2.00MM DR V 20-28 PIN在线订购
    76650-0235连接器套件-套件KIT CONN MULTI WIRE-BOARD 448PC在线订购
    Rectangular Connectors - Contacts
    图片数据手册产品型号产品分类产品描述价格操作

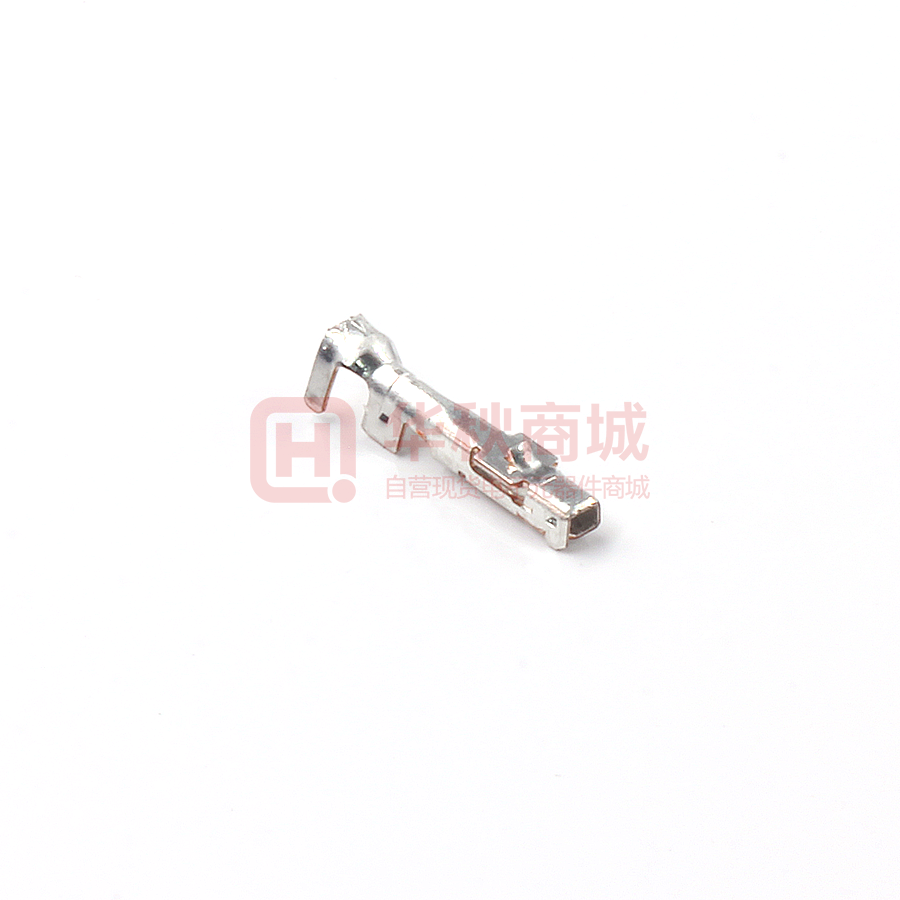

    5016471000胶壳端子-连接器胶壳端子 母压接端子,镀锡(Sn),22-26AWG¥0.06798在线订购
    Rectangular Connectors - Headers, Male Pins
    图片数据手册产品型号产品分类产品描述价格操作
    5018762040线对板针座-连接器线对板针座 2x10P 弯插 间距:2mm¥2.43320在线订购
    5018761840线对板针座-连接器线对板针座 2x9P 弯插 间距:2mm¥1.91950在线订购
    5018763040线对板针座-连接器线对板针座 2x15P 弯插 间距:2mm¥3.36490在线订购
    5016454020线对板针座-连接器线对板针座 2x20P 插件 间距:2mm¥4.71020在线订购
    5018763240线对板针座-连接器线对板针座 2x16P 弯插 间距:2mm¥22.13181在线订购
    Rectangular Connectors - Housings
    图片数据手册产品型号产品分类产品描述价格操作
    5016462200胶壳及附件-连接器¥1.27820在线订购

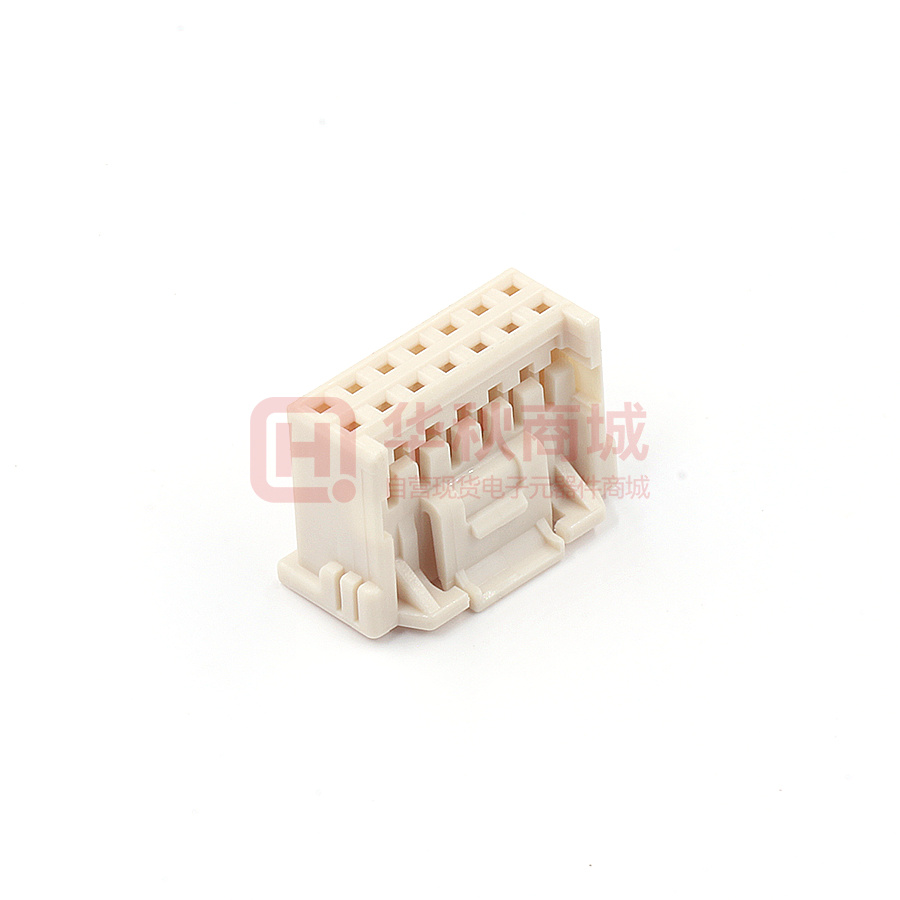

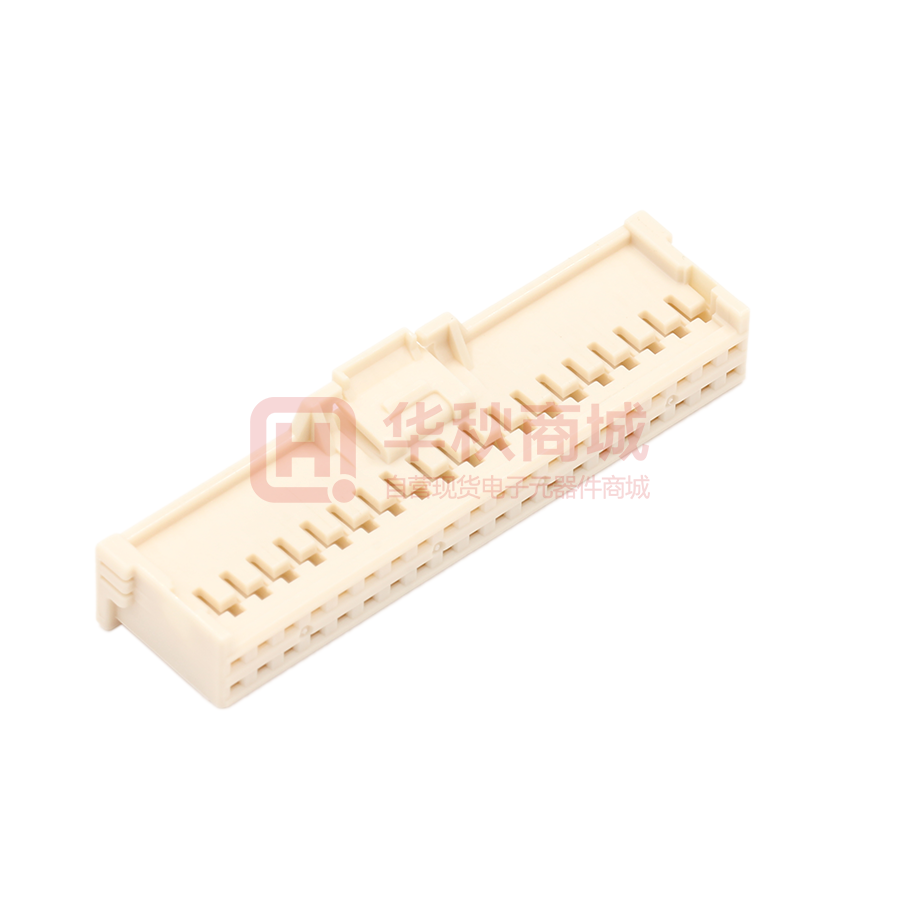

    5016464000胶壳及附件-连接器iGrid 2.0mm 母端子胶壳,40pin,2排,米黄色,按压锁¥2.31660在线订购
    5016461200胶壳及附件-连接器CONN RECEPT 12POS 2MM¥0.93720在线订购
    5016461000胶壳及附件-连接器10 针位 矩形外壳连接器 插座 间距2.00mm0501646-1000 其他名称:0501646-1000-C 05016461000 05016461000-C 501646-1000 501646-1000-C 5016461000-C 5016461000¥0.71896在线订购
    5016461400胶壳及附件-连接器iGrid 2.0mm 母端子胶壳,14pin,2排,米黄色,按压锁¥0.88000在线订购
    Tools
    图片数据手册产品型号产品分类产品描述价格操作
    0638192300压线工具-工具TOOL HAND CRIMPER 22-26AWG SIDE¥4500.88366在线订购
