QXW 系列电容器
Rubycon 的 QXW 系列电容器可用于替换咬接式电容器（QXW Series Capacitors）
发布时间：2018-06-14
Rubycon 的 QXW 系列设计用于需要高纹波电流的应用，在 105 °C 下寿命达 2,000 小时。 这些器件具有出色的电容、ESR 和漏泄电流稳定性。 Rubycon 推出的型号介于 400 V 至 450 V，温度范围为 -40 °C 至 105 °C。 所有 Rubycon 零件均符合 RoHS 规范。
QXW 系列电容器特性
额定电压范围：（400 VDC 至 450 VDC）
电容：12 μF 至 220 μF
温度范围：-40°C 至 105°C
直径：8 mm 到 18 mm
长度：25 mm 至 50 mm
使用寿命：2,000 小时 @ 105°C
QXW 系列电容器应用
照明
LED
DC 电源
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

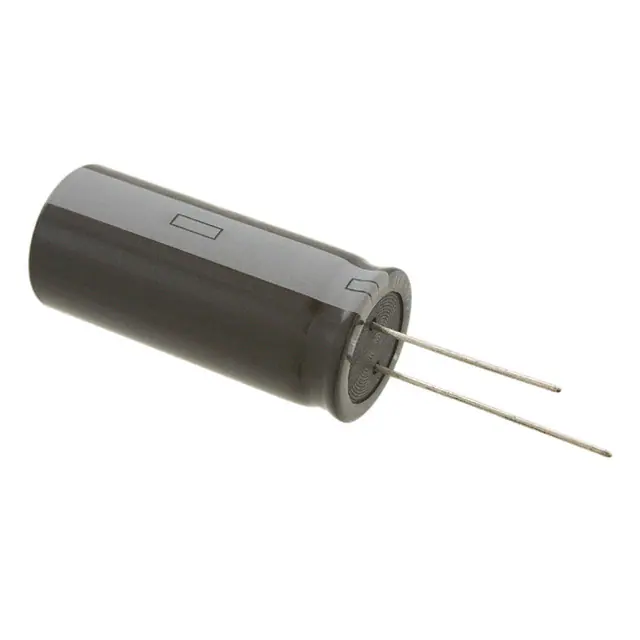

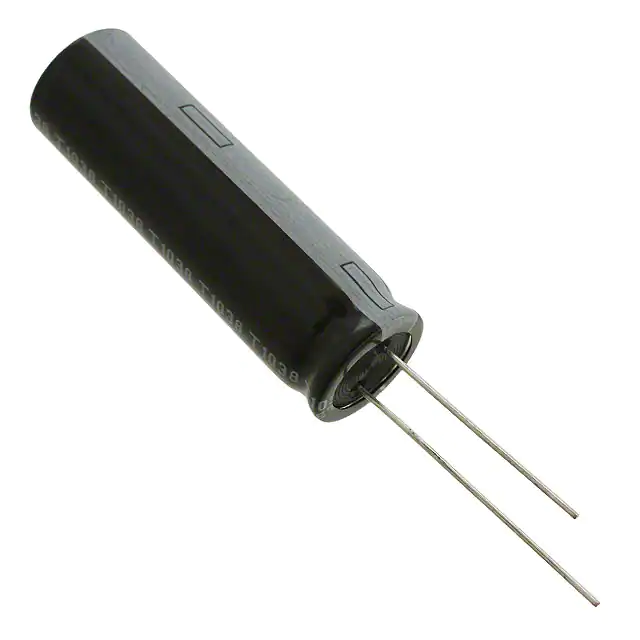

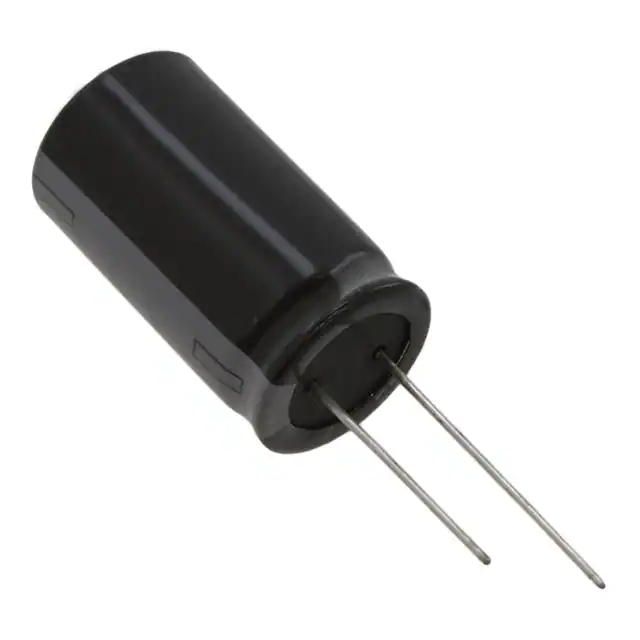

 | | 450QXW68MEFC12.5X40 | 铝电解电容器-电容器 | CAP ALUM 68UF 20% 450V RADIAL | 在线订购 | |
 | | 450QXW120MEFC18X31.5 | 铝电解电容器-电容器 | CAP ALUM 120UF 20% 450V RADIAL | 在线订购 | |
 | | 450QXW180MEFC18X45 | 铝电解电容器-电容器 | CAP ALUM 180UF 20% 450V RADIAL | 在线订购 | |
 | | 450QXW100MEFC16X35 | 铝电解电容器-电容器 | CAP ALUM 100UF 20% 450V RADIAL | 在线订购 | |
 | | 450QXW150MEFC18X40 | 铝电解电容器-电容器 | CAP ALUM 150UF 20% 450V RADIAL | 在线订购 | |
 | | 450QXW47MEFC10X45 | 铝电解电容器-电容器 | 47µF 450V Aluminum Capacitors Radial, Can 2000 Hrs @ 105°C | 在线订购 | |
 | | 450QXW39MEFC10X40 | 铝电解电容器-电容器 | CAP ALUM 39UF 20% 450V RADIAL | 在线订购 | |
 | | 450QXW56MEFC12.5X35 | 铝电解电容器-电容器 | CAP ALUM 56UF 20% 450V RADIAL | 在线订购 | |
 | | 420QXW15MEFR8X25 | 贴片铝电解电容-电容器 | CAP ALUM 15UF 20% 420V RADIAL | 在线订购 | |
| | 450QXW12MEFR8X25 | 铝电解电容器-电容器 | 12 µF 450 V 铝电解电容器 径向，Can 105°C 时为 2000 小时 | 在线订购 |
