    ADP5070和ADP5071 DC-DC开关稳压器

    ADP5070和ADP5071 DC-DC开关稳压器

    ADI公司的ADP5070和ADP5071 DC-DC开关稳压器(ADP5070 and ADP5071 DC-to-DC Switching Regulators)具有独立的正负输出

    发布时间:2018-06-14

    ADI公司的 ADP5070和ADP5071是双通道高性能DC-DC稳压器,可产生独立调节的正负轨。2.85 V至15 V的输入电压范围支持各种应用。两个稳压器中的集成主开关可以产生高达+39 V的可调正输出电压和低于输入电压低-39 V的负输出电压。ADP5070和ADP5071工作在引脚选择的1.2 MHz / 2.4 MHz开关频率。它们可以与1.0 MHz至2.6 MHz的外部振荡器同步,以简化敏感应用中的噪声滤波。两个稳压器都为MOSFET驱动级实现可编程摆率控制电路,以降低电磁干扰(EMI)。


    ADP5070和ADP5071 DC-DC开关稳压器特性

    • 升压调节器以产生VPOS输出

      • 可调正输出至39 V.

      • 集成1.0 A主(ADP5070)或2.0 A主开关(ADP5071)

      • 可选的单端初级电感转换器(SEPIC)配置,用于自动升压/降压

    • 反相调节器产生VNEG输出

      • 可调负输出至VIN -39 V.

      • 集成0.60 A主开关(ADP5070)或1.2 A主开关(ADP5071)

    • 正负输出的真正关闭

    • 1.2 MHz / 2.4 MHz开关频率,可选外部频率同步,从1.0 MHz到2.6 MHz

    • 电阻可编程软启动定时器

    • 宽输入电压范围:2.85 V至15 V.

    • 有关其他功能,请参见数据表

    ADP5070 DC-to-DC Switching Regulators
    图片数据手册产品型号产品分类产品描述价格操作
    ADP5070ACPZDC-DC电源芯片-电源管理在线订购

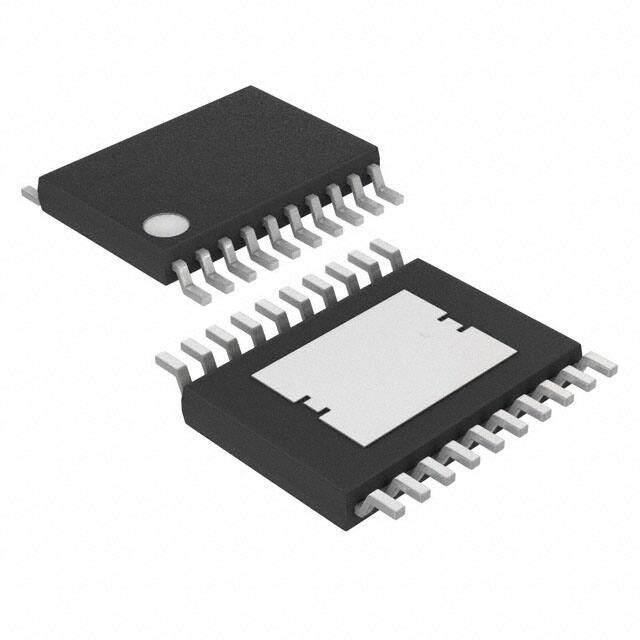

    ADP5070AREZDC-DC电源芯片-电源管理IC REG BST SEPIC ADJ DL 20TSSOP¥33.58800在线订购
    ADP5070ACPZ-R7DC-DC电源芯片-电源管理IC REG BST SEPIC INV ADJ 20LFCSP¥43.52400在线订购
    ADP5070AREZ-R7DC-DC电源芯片-电源管理具有独立正输出和负输出的1 A/0.6 A、DC-DC开关稳压器在线订购
    ADP5070 Evaluation Boards
    图片数据手册产品型号产品分类产品描述价格操作
    ADP5070CP-EVALZDC/DC 与 AC/DC(离线)SMPS-开发套件/万能板/PCB板-开发板/套件/编程器EVALBOARDADP5070CPLFCSP在线订购
    ADP5070RE-EVALZDC/DC 与 AC/DC(离线)SMPS-开发套件/万能板/PCB板-开发板/套件/编程器EVALBOARDFORADP5070在线订购
    ADP5071 DC-to-DC Switching Regulators
    图片数据手册产品型号产品分类产品描述价格操作
    ADP5071ACPZDC-DC电源芯片-电源管理ICREGBSTSEPICINVADJ20LFCSP¥66.09600在线订购
    ADP5071AREZDC-DC电源芯片-电源管理ADP5071是一款双路高性能DC-DC调节器,能够独立生成正负电压轨。输入电压范围为2.85 V至15 V,支持多种应用。集成主开关使能生成可调正输出电压高达+39 V和负输出电压低至-39 V。ADP5071可在1.2MHz或2.4MHz频率下工作,并支持外部同步。该芯片还具备过流保护、过压保护和热关断等安全特性。在线订购
    ADP5071 Evaluation Boards
    图片数据手册产品型号产品分类产品描述价格操作
    ADP5071CP-EVALZDC/DC 与 AC/DC(离线)SMPS-开发套件/万能板/PCB板-开发板/套件/编程器EVALBOARDFORADP5071在线订购
    ADP5071RE-EVALZDC/DC 与 AC/DC(离线)SMPS-开发套件/万能板/PCB板-开发板/套件/编程器EVALBOARDFORADP5071在线订购
