AMC1304x 三角积分调制器
Texas Instruments 提供其带有 LDO 的 AMC1304x、高精度、增强隔离式三角积分型调制器（AMC1304x Delta-Sigma Modulators）
发布时间：2018-06-14
Texas Instruments 的 AMC1304x 是一款精密型三角积分型 (ΔΣ) 调制器，通过一个高度抗电磁干扰的电容式双隔离栅将输出与输入电路分开。 此隔离栅符合 DIN V VDE V 0884-10、UL1577 和 CSA 标准，能够提供高达 7,000 VPEAK 增强隔离。 配合隔离式电源使用时，该器件能够防止高共模电压线路上的噪声电流进入本地系统接地，避免干扰或损坏低压电路。
AMC1304x 的输入经过优化，可以直接连接分流电阻器或其它低电压电平信号源。 独特的 ±50 mV 低输入电压范围器件能够通过分流电路大大降低功耗，同时支持出色的 AC 和 DC 性能。 通过使用适当的数字滤波器（即，集成在 TMS320F2807x 或 TMS320F2837x 系列上）来抽取十分之一位流，该器件可在 78 kSPS 数据速率时实现 16 位分辨率，动态范围达 81 dB (13.2 ENOB) 。
在高压侧，该调制器由一个集成低压差 (LDO) 稳压器供电，从而实现 4 V 至 18 V (LDOIN) 的非稳压输入电压。 隔离式数字接口工作使用 3.3 V 或 5 V 的电源（DVDD）。
AMC1304x 三角积分调制器特性
针对基于分流电阻器的电流测量进行了优化的引脚兼容系列：
±50 mV 或 ±250 mV 输入电压范围
CMOS 或 LVDS 数字接口选择
出色的直流性能，支持系统级高精度检测：
失调误差：±50 µV 或 ±100 µV（最大值）
失调漂移：1.3 µV/°C（最大值）
增益误差：±0.2% 或 ±0.3%（最大值）
增益漂移：±40 ppm/°C（最大值）
高电磁场抗扰度
获得认证的隔离栅：
增强隔离等级
获得 DIN VDE V 0884-10、UL1577 和 CSA 认可
隔离电压：7,000 V峰值、10,000 V浪涌
工作电压：1,500 VDC、1,000 VACRMS
抗瞬态能力：15 kV/μs（最小值）
外部 5 MHz 至 20 MHz 时钟输入，能够实现更简单的系统级同步
片载 18 V LDO 稳压器
完全指定工作在扩展工业温度范围
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
_tmb.jpg) | | AMC1304M25DW | 混合型转换器（ADCs+DAC）-数据转换器 | AMC1304M25 具有 LDO 的 ±250mV 输入、精密电流检测增强型隔离式调制器 | ￥95.69016 | 在线订购 |
| | AMC1304L05DW | 混合型转换器（ADCs+DAC）-数据转换器 | AMC1304L05 具有 LDO 和 LVDS 接口的 ±50mV 输入、精密电流检测增强型隔离式调制器 | ￥98.15141 | 在线订购 |
| | AMC1304L25DW | 混合型转换器（ADCs+DAC）-数据转换器 | AMC1304L25 具有 LDO 和 LVDS 接口的 ±250mV 输入、精密电流检测增强型隔离式调制器 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

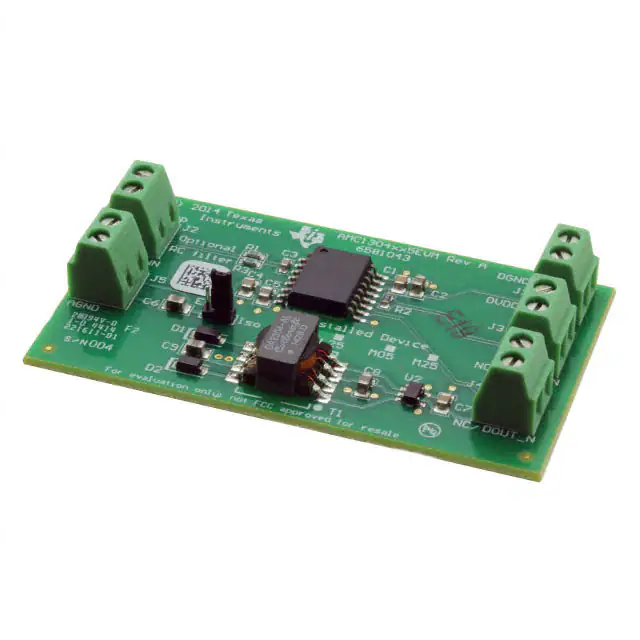

 | | AMC1304M05EVM | 模数转换器（ADC）-数据转换器 | EVALUATION MODULE AMC1304M05 | ￥1148.38845 | 在线订购 |

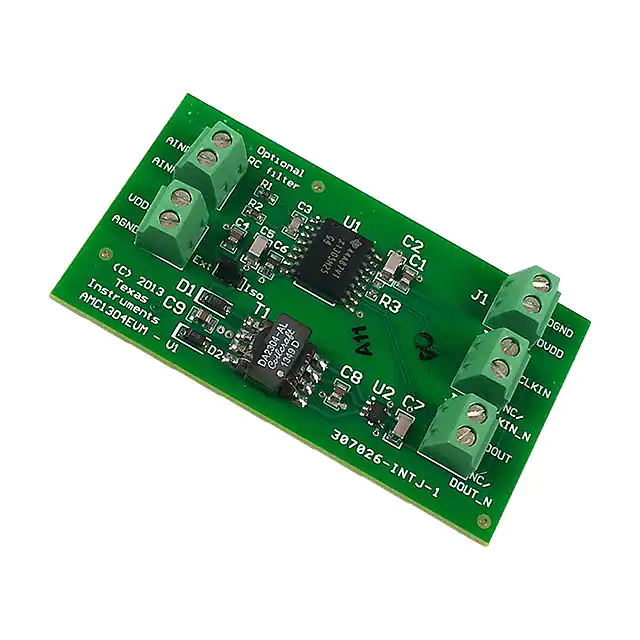

 | | AMC1304L05EVM | 模数转换器（ADC）-数据转换器 | EVAL BOARD FOR AMC1304L05 | ￥562.76170 | 在线订购 |

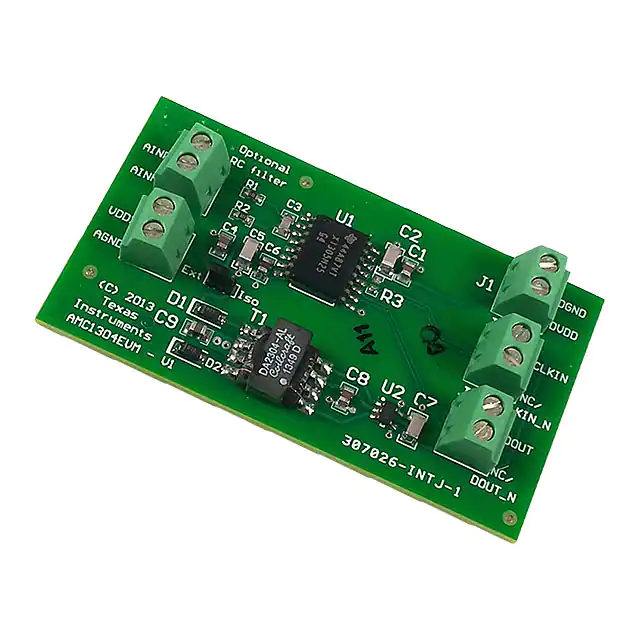

 | | AMC1304L25EVM | 模数转换器（ADC）-数据转换器 | EVALUATION MODULE AMC1304L25 | 在线订购 |
