STSPIN 单片电机驱动器
STMicroelectronics 的电机驱动器现推出针对电池供电型系统而优化的低压单片型号（STSPIN Monolithic Motor Drivers）
发布时间：2018-06-14
STMicroelectronics 扩展了其 STSPIN 电机驱动器的产品组合，推出三种单片器件，针对电池供电型系统要求进行了优化，以达到低输入电压、低噪声以及在满负载和待机情况最大限度减少功耗的要求。它们采用 3 mm x3 mm QFN 封装，是全球最小的同时集成控制逻辑和高能效以及低RDS(ON) 功率级的 IC 芯片，可驱动步进电机、一个和两个直流电机以及三相无刷直流电机。
凭借高达每步 256 微步的分辨率，电机定位极为精确，运行极其顺畅。
STSPIN 单片电机驱动器特性
1.8 V 至 10 V 的极低工作电压，STSPIN820 则为 7 V 到 45 V 宽范围
凭借高达 2.6 ARMS 的输出电流，一个 IC 可驱动两个直流电机 (STSPIN240)
低至 150 nA 的一流待机功耗，可实现超长电池寿命
凭借高达每步 256 微步的分辨率 (STSPIN220)，电机定位极为精确，运行极其顺畅
UVLO、过流及过热保护，能够实现最大可靠性

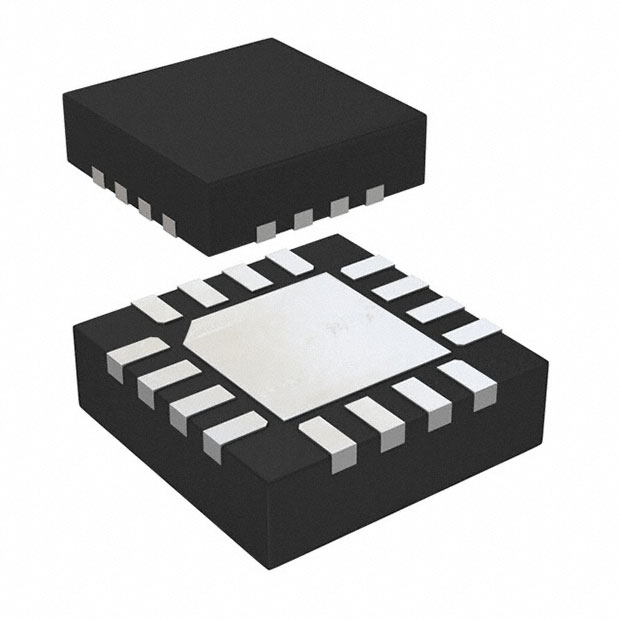

超小型 3 mm x 3 mm QFN 封装和 4 mm x 4 mm QFN 封装
STSPIN 单片电机驱动器应用
用于驱动如下应用中的所有电池供电型步进、DC 和三相无刷直流 (BLDC) 电机：
玩具
便携式打印机
机器人
POS 机
便携式医疗设备
医疗和保健设备（剃须刀和电动牙刷）
纺织和缝纫机
闭路电视、安防和半球摄像头
自动取款机和现金处理机械
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | STSPIN240 | 电机驱动器及控制器-接口及驱动芯片 | 低压双刷直流电机驱动器 | ￥35.91080 | 在线订购 |
 | | STSPIN230 | 电机驱动器及控制器-接口及驱动芯片 | LOWVOLTAGETRIPLEHALF-BRIDGEM | ￥24.64411 | 在线订购 |
 | | STSPIN820 | 电机驱动器及控制器-接口及驱动芯片 | IC MTR DRVR BIPLR 7-45V 24TFQFPN | ￥27.48452 | 在线订购 |
 | | STSPIN220 | 电机驱动器及控制器-接口及驱动芯片 | 低压步进器电机驱动器 | ￥17.20962 | 在线订购 |
