心率和脉搏血氧监视仪
Maxim 推出其用于心率和脉搏血氧监视应用的 MAXREFDES117# 开发板（Heart Rate and Pulse Oximetry Monitor）
发布时间：2018-06-14
Maxim Integrated MAXREFDES117# 参考设计是低功耗、基于光电容积脉搏波描记法 (PPG) 的心率和脉冲血氧监视子系统。该电路采用具有集成红色和红外 LED 的 MAX30102 心率/SpO2 传感器。低功耗降压转换器 (MAX1921) 将 2 V 至 5.5 V 电源输入转换并生成用于心率传感器的 1.8 V 电源轨。MAX14595 电平转换器是心率/SpO2 传感器和具有不同逻辑电平的控制器之间的接口。
这种微型开发板 (0.5" x 0.5") 是可穿戴项目的绝佳选择，可以放置在手指、耳朵或其它肢体部位，以用于精确的心率检测。用户需要提供 2 V 至 5.5 V 电源输入，该器件工作功耗不到 5.5 mW。 这款多功能模块可配合具有 I2C 接口的多种类型的微控制器。Arduino 和 mbed 平台可用于快速测试、开发和系统集成。基本的、开源心率和 SpO2 算法包含于示例固件中。Arduino 和 mbed 示例固件已针对以下开发平台进行测试：
mbed
Maxim Integrated MAX32600MBED#
Freescale FRDM-K64F
Freescale FRDM-KL25Z
Arduino
Adafruit Flora
Lilypad USB
Arduino UNO
提供有完整的源代码，因此客户能以较快的速度开发。代码说明文档见于相应的固件平台文件。
心率和脉搏血氧监视仪特性
光学心率监视仪和脉搏血氧计解决方案
极小的 0.5"x 0.5" 板尺寸
低功耗
设备驱动程序
免费算法
Arduino 和 mbed 平台示例 C 源代码
测试数据
竞争优势
高度集成的小尺寸传感器
非胸部心率/SpO2 检测
超低功耗
心率和脉搏血氧监视仪应用
可穿戴设备
心率监视仪
脉搏血氧计
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MAX30102EFD+ | 专用传感器-传感器 | IC SENSOR OXIMETER/HEARTRATE | 在线订购 | |

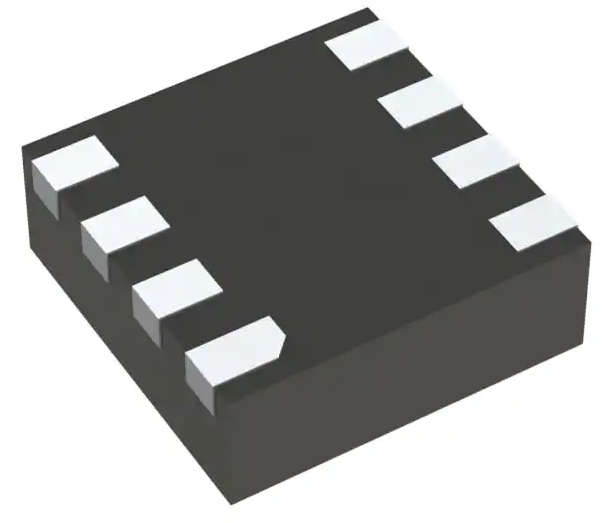

 | | MAX14595ETA+T | 转换器/电平移位器-逻辑及时序器件 | Voltage Level Translator Bidirectional 1 Circuit 2 Channel 4MHz, 8MHz 8-TDFN (2x2) | ￥17.66071 | 在线订购 |
 | | MAX1921EUT18+T | DC-DC电源芯片-电源管理 | Buck Switching Regulator IC Positive Fixed 1.8V 1 Output 400mA SOT-23-6 | ￥44.65483 | 在线订购 |
 | | MAX1921EUT30+T | DC-DC电源芯片-电源管理 | MAX1921 LOW-VOLTAGE, 400MA, STEP | ￥41.10263 | 在线订购 |
| | MAX1921EUT25+T | DC-DC电源芯片-电源管理 | IC REG BUCK 2.5V 0.4A SYNC SOT23 | ￥22.55578 | 在线订购 |
| | MAX1921EUT15+T | DC-DC电源芯片-电源管理 | MAX1921 LOW-VOLTAGE, 400MA, STEP | 在线订购 | |
| | MAX1921EUT33+T | DC-DC电源芯片-电源管理 | IC REG BUCK 3.3V 0.4A SYNC SOT23 | ￥41.10263 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MAXREFDES117# | 传感器（废弃）-开发套件/万能板/PCB板-开发板/套件/编程器 | EVALBOARDMONITOR | ￥175.36472 | 在线订购 |
