ADS8688 SAR 模数转换器
Texas Instruments 推出具有双极输入范围的 16 位、500 kSPS、8 通道、单电源、ADS8688 SAR ADC（ADS8688, SAR Analog-to-Digital Converters）
发布时间：2018-06-14
Texas Instruments 的 ADS8688 是一个 8 通道、集成式数据采集系统，基于 16 位逐次逼近 (SAR) 模数转换器 (ADC)，工作吞吐率为 500 kSPS。 该器件的每个输入通道都采用了集成式模拟前端电路以及高达 ±20 V 的过压保护功能，同时还采用了具有自动和手动扫描模式的 4 或 8 通道多路复用器以及具有小温度漂移的片载 4.096 V 基准。 器件上的每个输入通道均工作在 5 V 模拟单电源条件下，可支持真正的 ±10.24 V、±5.12 V 和 ±2.56 V 双极输入范围，以及 0 V 至 10.24 V 和 0 V 至 5.12 V 的单极输入范围。模拟前端对于所有输入范围的增益可精确微调，以确保获得高 DC 精度。 输入范围选择属软件可编程且独立于每个通道。 该器件提供 1 MΩ 恒流电阻输入阻抗，与所选的输入范围无关。
ADS8688 提供了一个简单的可与数字主机连接的 SPI 兼容串行接口，同时还支持多个器件以菊花链形式连接。 数字电源工作电压为 1.65 V 至 5.25 V，因此可与各种不同的主机控制器直接连接。
ADS8688 SAR 模数转换器特性
16 位 ADC，具有集成模拟前端
具有自动和手动扫描模式的 8 通道多路复用器
通道独立可编程输入范围：
双极： ±10.24 V、±5.12 V 和 ±2.56 V
单级： 10.24 V、5.12 V
5 V 模拟电源： 1.65 V 至 5 V I/O 电压
恒定电阻输入阻抗：1 MΩ
输入过压保护：高达 ±20 V
片载 4.096 V 低漂移基准
AUX 输入 → 直接连接至 ADC 输入
性能出色：
500 kSPS 聚合吞吐率
DNL：±0.5 LSB；INL：±0.75 LSB
低漂移，增益误差和失调低
SNR： 92 dB，THD： -102 dB
低功耗： 65 mW
支持菊花链的 SPI™ 兼容接口
-40°C 至 +125°C 工业温度范围

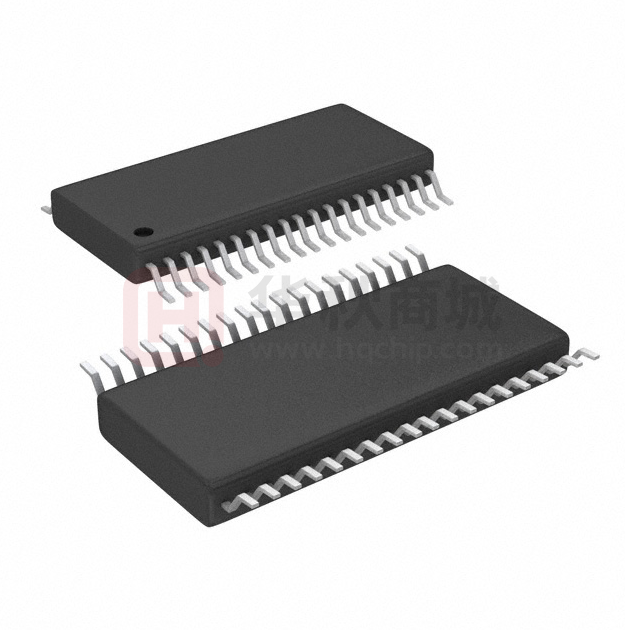

TSSOP-38 封装 (9.7 mm x 4.4 mm)
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADS8684IDBT | 模数转换器（ADC）-数据转换器 | 16位，500kSPS，4通道单电源逐次逼近寄存器模数转换器(ADC)，具有双极输入范围。 | ￥149.36500 | 在线订购 |
| | ADS8684AIDBT | 模数转换器（ADC）-数据转换器 | ADS8684A 具有可编程 (±10/±5/±2.5V) 输入范围、警报功能和 +5V 电源的 16 位、500kSPS、4 通道 SAR ADC | ￥139.84320 | 在线订购 |
 | | ADS8684IDBTR | 模数转换器（ADC）-数据转换器 | 模数转换器（ADC） 16位 500KSPS TSSOP38 | ￥103.20001 | 在线订购 |
 | | ADS8688AIDBT | 模数转换器（ADC）-数据转换器 | 16位500kSPS8通道单电源SARADC | ￥225.31135 | 在线订购 |
| | ADS8688IDBT | 模数转换器（ADC）-数据转换器 | ADS8688 带 5V 单电源并支持双极输入的 16 位、8 通道、500Ksps ADC | ￥182.54820 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADS8688AEVM-PDK | 模数转换器（ADC）-数据转换器 | ADS8688 - 16 Bit 500k Samples per Second Analog to Digital Converter (ADC) Evaluation Board | 在线订购 | |
 | | ADS8688EVM-PDK | 模数转换器（ADC）-数据转换器 | EVAL BOARD FOR ADS8688 | ￥2869.82077 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| ADS8688中文资料 | | - |  | ||
| ADS8688datasheet | | - | |
