ADC081C021/C027 模数转换器
Texas Instruments 具有警报功能的 ADC081C021/C027 I²C 兼容 8 位模数转换器（ADC081C021/C027 Analog-to-Digital Converters）
发布时间：2018-06-14
Texas Instruments ADC081C021 和 ADC081C027 是低功耗单片 8 位模拟至数字转换器 (ADC)，工作电压为 2.7 V 至 5.5 V。 该转换器基于逐次逼近式寄存器架构，内置可支持高达 11 MHz 输入频率的跟踪保持电路。 ADC081C021 和 ADC081C027 以单电源供电（也用作电压基准）。 这些器件具有 I2C 兼容串行接口，工作在全部三种速度模式下，包括高速模式 (3.4 MHz)。
ADC 的警报功能提供中断，当模拟输入超出可编程上限或下限值时才启动。 这些器件具有自动转换模式，从而释放了控制器和 I2C 接口。 在此模式下，ADC 针对“超范围”条件持续监控模拟输入，并在测得的电压超出范围时提供中断。
ADC081C021 采用两种封装：具有警报输出的小型 SOT-6 封装、具有警报输出和两个地址选择输入的 VSSOP-8 封装。 ADC081C027 采用小型 SOT-6 封装，带地址选择输入。 ADC081C027 提供三个可通过引脚选择的地址，而 ADC081C021 的 VSSOP-8 版本提供九个可通过引脚选择的地址。 与 SOT-6 引脚兼容的替代品可提供更多地址选择。
主要规格
分辨率：8 位；无丢码
转换时间：1 μs（典型值）
INL 和 DNL：± 0.2 LSB（最大值）
吞吐率：188.9 ksps（最大值）
22 ksps 下功耗：
3 V 电源：0.26 mW（典型值）
5 V 电源：0.78 mW（典型值）
ADC081C021/C027 模数转换器特性
I2C 兼容、2 线接口，支持标准 (100 kHz)、快速 (400 kHz) 和高速 (3.4 MHz) 模式
宽供电范围：2.7 V 至 5.5 V
多达 9 个可通过引脚选择的芯片地址（仅 VSSOP-8）
超范围警报功能
不工作时进入自动省电模式

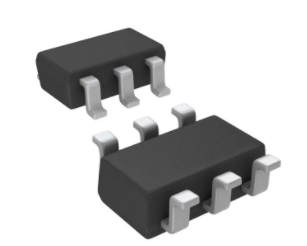

极小的 SOT-6 和 VSSOP-8 封装
± 8 kV HBM ESD 保护（SDA，SCL）
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADC081C027CIMK/NOPB | 模数转换器（ADC）-数据转换器 | ADC081C021是一种低功耗单片8位模数转换器（ADC），工作范围为+2.7至5v电源。 | 在线订购 | |
 | | ADC081C021CIMK/NOPB | 模数转换器（ADC）-数据转换器 | ADC081C021 配备 I2C 和警报引脚的 8 位、189kSPS、1 通道 SAR ADC | ￥7.06743 | 在线订购 |
 | | ADC081C021CIMM/NOPB | 模数转换器（ADC）-数据转换器 | 低功耗单片8位模数转换器，支持I2C兼容接口，工作电压范围为2.7V至5.5V，具有内部跟踪保持电路，可处理高达11MHz的输入频率。 | ￥7.67690 | 在线订购 |
 | | ADC081C027CIMKX/NOPB | 模数转换器（ADC）-数据转换器 | ADC081C027 配备 I2C 的 8 位、189kSPS、1 通道 SAR ADC | ￥5.67270 | 在线订购 |
 | | ADC081C021CIMKX/NOPB | 模数转换器（ADC）-数据转换器 | 低功耗、单片、8位模数转换器，支持I2C兼容接口，具有警报功能。 | ￥6.17149 | 在线订购 |
 | | ADC081C021CIMMX/NOPB | 模数转换器（ADC）-数据转换器 | 低功耗单片8位模数转换器，支持I2C兼容接口，具有警报功能。 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADC081C02XEB/NOPB | 模数转换器（ADC）-数据转换器 | EVAL BOARD FOR ADC081C021X | 在线订购 |
