具有自动旁通 LDO 的 SKY87000-13 降压稳压器
Skyworks Solutions 推出具有自动旁通 LDO 的 SKY87000-13 降压稳压器（SKY87000-13 Step-Down Regulator with Auto-Bypass LDO），适用于多频带/多模式射频功率放大器
发布时间：2018-06-14
Skyworks Solutions SKY87000-13 可动态控制多模 WCDMA 或 GSM / EDGE 功率放大器 (PA) 解决方案的工作电压。 SKY87000-13 输出 0.40 V 和 4.25 V 之间的电压，实现了所有工作状态的最佳能效提升。 该器件的输出电压由基带处理器输出的模拟信号控制。 借助降压和旁通稳压器，SKY87000-13 可支持高达 2 A 的总负载电流。 2 MHz 开关频率针对 2.2 μH 电感器（典型值）和更小的输出电容进行了优化。
具有自动旁通 LDO 的 SKY87000-13 降压稳压器特性
输入电压范围：2.7 V 至 5.5 V
动态输出电压：0.4 V 至 4.25 V
0.16 V 至 1.7 V 基准输入范围
2.5 倍的基准输入电压到稳压器输出增益
内部补偿电流/模式架构：
2 MHz 开关频率
2.2 μH 片式电感器
两个 4.7 μF 输出电容器
宽占空比范围（100% 占空比工作）
集成的 85 mΩ（典型值）旁路稳压器
小于 10 μs 响应，1 V 输出步长
高达 2 A（典型值）输出电流
小型 9 焊球 WLCSP 封装（MSL1，260 °C，按照 JEDEC J-STD-020）
具有自动旁通 LDO 的 SKY87000-13 降压稳压器应用
多模 RF PA
智能手机、 移动电话和蜂窝电话
无线 USB 数据卡
便携式媒体设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

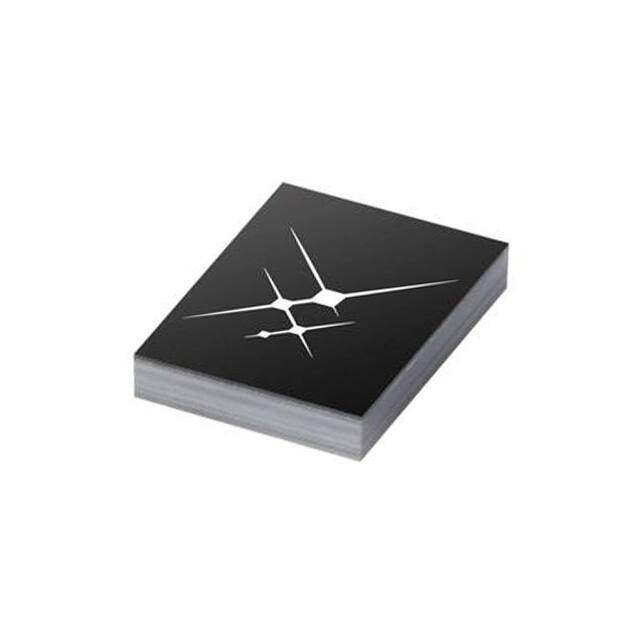

 | | SKY87000-13-001 | DC-DC电源芯片-电源管理 | SKY87000-13 动态控制多模式WCDMA或GSM/EDGE功率放大器的工作电压,输出电压范围为0.40 V至4.25 V,支持高达2A的总负载电流。该设备包括一个85 mΩ的旁路线性稳压器,可在极端负载瞬变和动态输出过渡性能方面提供改进。 | ￥8.94498 | 在线订购 |
