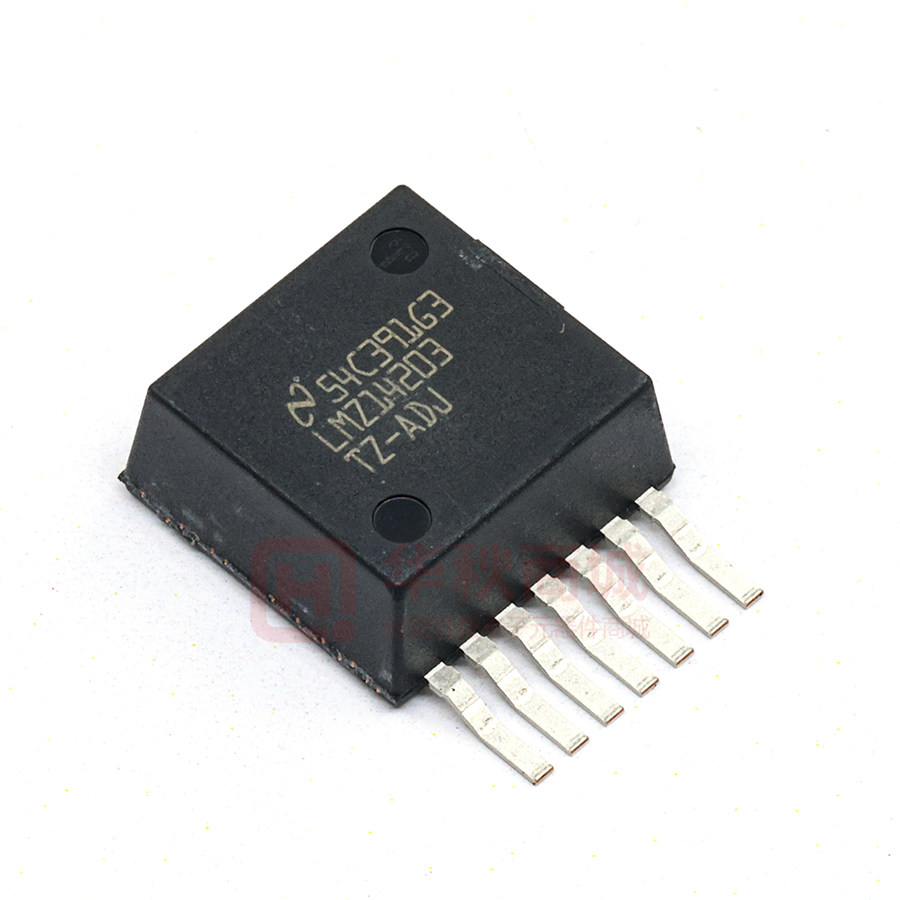

LMZ14203 SIMPLE SWITCHER® 电源模块
Texas Instruments 提供采用引线型表面贴装封装的 LMZ14203 SIMPLE SWITCHER 6 V 至 42 V、3 A 电源模块（LMZ14203 SIMPLE SWITCHER® Power Modules）
发布时间：2018-06-14
Texas Instruments LMZ14203 SIMPLE SWITCHER 电源模块是简单易用的 DC-DC 降压解决方案，可以驱动高达 3 A 负载，具有出色的功率转换效率、输出精度以及线路和负载调节功能。 这些器件采用创新的热性能增强型封装，允许手动或机器焊接。
LMZ14203 可采用 6 V 至 42 V 输入电压轨，提供低至 0.8 V 的可调节高精确度输出电压。LMZ14203 只需要两个外部电阻器和外部电容器即可形成完整的电源解决方案。 LMZ14203 是一种可靠、坚固耐用的设计，具有以下保护功能：热关断、输入欠压锁定、输出过压保护、短路保护、输出限流，并允许预偏压输出启动。 利用单个电阻器调节的开关频率高达 1 MHz。
LMZ14203 SIMPLE SWITCHER® 电源模块特性
集成屏蔽电感器
PCB 布局简单
采用外部软启动和精确使能，实现了灵活的启动次序
具有浪涌电流和故障保护功能，如输入 UVLO 和输出短路保护
结温范围：–40 °C 至 125 °C
单裸焊盘的和标准引脚布局，易于安装和制造
快速瞬态响应，为 FPGA 和 ASIC 供电
低输出电压纹波
引脚兼容系列：
LMZ1420x（42 V 最大 3 A、2 A、1 A）
LMZ1200x（20 V 最大的 3 A、2 A、1 A）
WEBENCH® 电源设计软件全面支持该器件
电气规格：
18 W 的最大总输出功率
高达 3 A 输出电流
输入电压范围：6 V 至 42 V
输出电压范围：0.8 V 至 6 V
能效高达 90%
性能优势︰
转换器可工作在高环境温度而无热衰减
发热少，能效高
低辐射（电磁干扰 [EMI]）(1)
通过 10 V/m 辐射抗扰度 EMI 测试标准 EN61000 4-3
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LMZ14203EVAL/NOPB | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | BOARD EVAL PWR MODULE LMZ14203 | ￥562.53902 | 在线订购 |
 | | LMZ14203DEMO/NOPB | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | BOARD DEV PWR MODULE LMZ14203 | ￥229.63306 | 在线订购 |
 | | LMZ14203HEVAL/NOPB | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | BOARD EVALUATION LMZ14203 | ￥562.53902 | 在线订购 |
 | | LMZ14203EXTEVAL/NOPB | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | BOARD EVAL LMZ14203EXT | ￥562.53902 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LMZ14203TZX-ADJ/NOPB | DC-DC电源模块-电源管理 | LMZ14203 采用 Leaded Surface Mount TO 封装的 SIMPLE SWITCHER® 6V 至 42V、3A 电源模块 | ￥43.75800 | 在线订购 |
| | LMZ14203HTZX/NOPB | DC-DC电源模块-电源管理 | LMZ14203H SIMPLE SWITCHER® 6V 至 42V、3A 高输出电压电源模块 | ￥53.32800 | 在线订购 |
| | LMZ14203HTZ/NOPB | DC-DC电源芯片-电源管理 | LMZ14203H SIMPLESWITCHER 6V to 42V, 3A High Output Voltage Power Module 是一款易于使用的降压DC-DC解决方案,可驱动高达3A的负载,具有出色的电源转换效率、线路和负载调节以及输出精度。该模块采用创新的封装,增强热性能,支持手动或机器焊接。输入电压范围为6V至42V,输出电压可调,最低可达5V。具有多种保护功能,包括热关断、输入欠压锁定、过压保护、短路保护和输出电流限制。 | ￥171.28486 | 在线订购 |
 | | LMZ14203HTZE/NOPB | DC-DC电源模块-电源管理 | LMZ14203H SIMPLE SWITCHER® 6V 至 42V、3A 高输出电压电源模块 | ￥195.17099 | 在线订购 |
| | LMZ14203TZE-ADJ/NOPB | DC-DC电源模块-电源管理 | LMZ14203 采用 Leaded Surface Mount TO 封装的 SIMPLE SWITCHER® 6V 至 42V、3A 电源模块 | ￥180.11090 | 在线订购 |
| | LMZ14203EXTTZ/NOPB | DC-DC电源模块-电源管理 | LMZ14203EXT 具有 42V 最大输入电压的 3A SIMPLE SWITCHER 电源模块 | ￥352.62902 | 在线订购 |
| | LMZ14203EXTTZE/NOPB | DC-DC电源模块-电源管理 | LMZ14203EXT 具有 42V 最大输入电压的 3A SIMPLE SWITCHER 电源模块 | ￥438.02173 | 在线订购 |
| | LMZ14203TZ-ADJ/NOPB | DC-DC电源芯片-电源管理 | LMZ14203是一款易用的降压DC-DC电源模块,可在6V至42V的输入电压范围内提供高达3A的负载电流。该模块具有集成的屏蔽电感和简单的PCB布局,适用于12V和24V的点负载转换。它具有灵活的启动序列、负输出电压应用和多种保护功能,包括输入欠压锁定、输出短路保护等。工作温度范围为-40°C至125°C。 | ￥163.96520 | 在线订购 |
| | LMZ14203EXTTZX/NOPB | DC-DC电源模块-电源管理 | LMZ14203EXT 具有 42V 最大输入电压的 3A SIMPLE SWITCHER 电源模块 | 在线订购 |
