MAX11410 24 位多通道低功耗 ADC
Maxim 的 MAX11410 ADC （MAX11410 24-Bit Multi-Channel Low-Power ADC）针对精密传感器测量进行了功能和规格优化
发布时间：2018-06-14
Maxim Integrated 的 MAX11410 是低功耗、多通道 24 位三角积分型 ADC，具有为精密传感器测量进行了优化的功能和规格。
输入部分包括一个具有很高输入阻抗的低噪声可编程增益放大器 (PGA)，可提供 1x 至 128x 之间的增益，能够优化总体动态范围。 没有使用 PGA 时，输入缓冲区将信号输入与开关式电容器采样网络相隔离，使 ADC 即使在高阻抗源下也易于驱动。
集成的多种功能简化了精密传感器的应用。 可编程匹配电流源具有用于阻性传感器的激励。 额外的电流阱和电流源可用于检测断开的传感器线路。 10 通道输入多路复用器可灵活地用于复杂的多传感器测量。 GPIO 减少了隔离元件，并简化开关或其它电路的控制。
以单周期模式使用时，数字滤波器在一个转换周期内稳定。 FIR 数字滤波器则可在 16 ms 的一个周期内稳定，同时能够为 50Hz 和 60Hz 的线路噪声提供高于 90dB 的抑制。
内置片载振荡器无需使用外部元器件。 必要时，可以使用外部时钟源。 通过 SPI 兼容串行接口访问控制寄存器和转换数据。
MAX11410 24 位多通道低功耗 ADC特性
高分辨率和低噪声，适合具有宽动态范围的信号源
24 位分辨率
具有 1、2、4、8、16、32、64 和 128 倍增益选择的可编程增益放大器
为 50 Hz 和 60 Hz 电源线提供 90 dB 同步抑制
3 ppm INL 典型值，无丢码
低功耗高能效系统
12.7 V 至 3.6 V 模拟电源范围
I/O 电源范围：1.7 V 至 3.6 V
< 1 µA 休眠模式
优化的特性，更高的系统设计效率
10 个模拟输入可任意组合以用于单端 / 全差分
两个专用 / 一个共享差分电压基准输入
偏移和增益按需自校准
标准 SPI 兼容型控制接口
可选择内部 / 外部振荡器
工作温度范围为 -40°C 至 +125°C

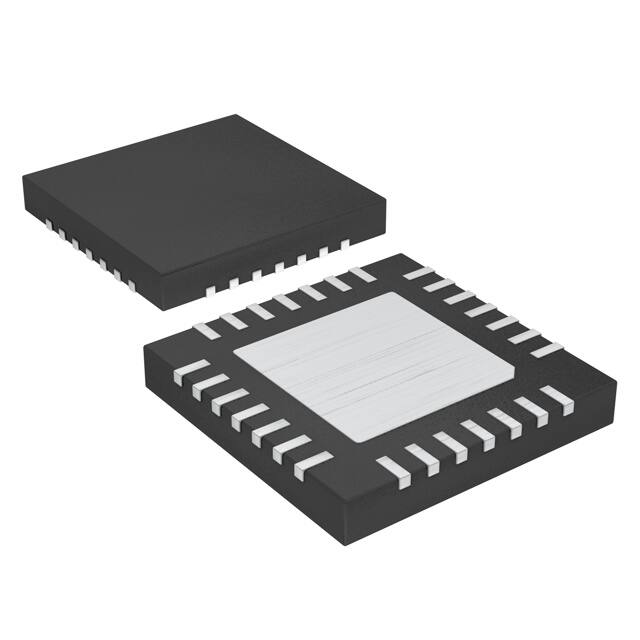

小型 28 引脚 4 mm x 4 mm TQFN 封装：无铅并符合 RoHS 规范
MAX11410 24 位多通道低功耗 ADC应用
传感器测量
便携式仪器
阻性桥式测量
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MAX11410ATI+ | 模数转换器（ADC）-数据转换器 | IC ADC 24BIT SIGMA-DELTA 28TQFN | ￥96.40764 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MAX11410EVKIT# | 模数转换器（ADC）-数据转换器 | EVALBOARDFORMAX11410 | ￥624.48252 | 在线订购 |
