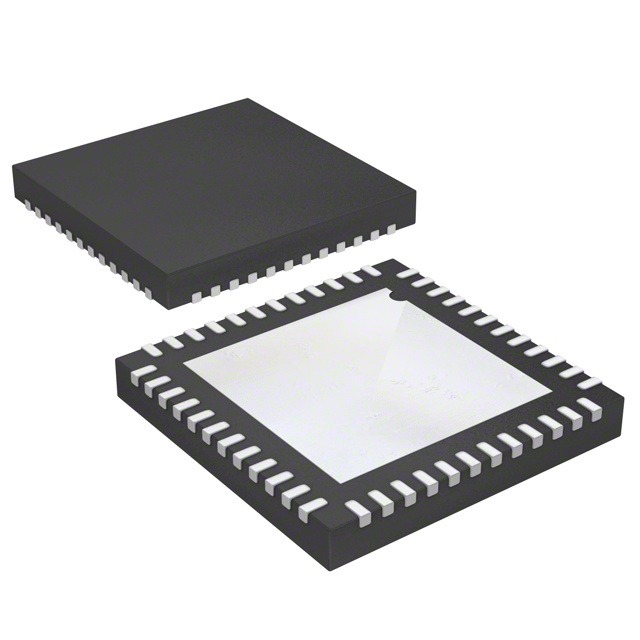

HMC7043 3.2 GHz JESD204B 时钟分配 IC
Analog Devices HMC7043 时钟分配 IC（HMC7043 3.2 GHz JESD204B Clock Distribution IC） 是一款 14 路输出高性能扇出缓冲器
发布时间：2018-06-14
Analog Devices HMC7043 专为满足多载波 GSM 和 LTE 基站的设计要求，并提供宽范围的时钟管理和分配功能，以简化基带和无线电卡的时钟树设计。
HMC7043 提供 14 路低噪声和可配置输出，以便在收发器基站 (BTS) 系统中灵活地连接许多不同的元件，如数据转换器、本地振荡器、发射/接收模块、现场可编程门阵列 (FPGA) 和数字前端 ASIC。 HMC7043 可依照 JESD204B 接口的要求生成多达七个 DCLK 和 SYSREF 时钟对。
HMC7043 3.2 GHz JESD204B 时钟分配 IC特性
支持 JEDEC JESD204B
低附加抖动：< 15 fs rms @ 2457.6 MHz (12 kHz 至 20 MHz)
极低的本底噪声：−155.2 dBc/Hz @ 983.04 MHz
多达 14 个 LVDS、LVPECL 或 CML 类型的器件时钟 (DCLK)
CLKOUTx/CLKOUTx 和 SCLKOUTx/SCLKOUTx 频率最高为 3200 MHz
兼容 JESD204B 的系统参考 (SYSREF) 脉冲
可对 14 个时钟输出通道独立编程 25 ps 模拟和 ½ 时钟输入周期的数字延迟
SPI 可编程调节本底噪声与功耗
SYSREF 有效中断简化了 JESD204B 的同步
支持多个 HMC7043 器件的确定性同步
针对 JESD204B 同步的 RFSYNC 引脚或 SPI 控制的同步触发输出
GPIO 报警/状态指示灯指示系统的健康状况
时钟输入支持高达 6 GHz
板载稳压器实现出色的 PSRR
48 引脚、7 mm × 7 mm LFCSP 封装
HMC7043 3.2 GHz JESD204B 时钟分配 IC应用
JESD204B 时钟发生
蜂窝基础设施（多载波 GSM、LTE、W-CDMA）
数据转换器时钟
相位阵列基准分布
微波基带卡
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | EK1HMC7043LP7F | 开发板/评估板/验证板（废弃） | HMC7043LP7FE - Timing, Clock Buffer Evaluation Board | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | HMC7043LP7FE | 时钟发生器/PLL频率合成器-时钟管理 | IC FRACT-N PLL W/SWEEPR 48LFCSP | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| HMC7043datasheet | | - |  |
