MUX50x 模拟多路复用器
Texas Instruments 的 MUX50x 是 36 V 低电容、低电荷注入、高精度模拟多路复用器（MUX50x Analog Multiplexers）
发布时间：2018-06-14
Texas Instruments 的 MUX506、MUX507、MUX508 和 MUX509 (MUX50x) 是现代互补金属氧化物半导体 (CMOS) 模拟多路复用器。MUX506 提供 16:1 单端通道；MUX507 提供差分 8:1 或双通道 8:1 单端通道；MUX508 提供 8:1 单端通道；而 MUX509 提供差分 4:1 (8:2) 通道。MUX508 与 MUX509 采用双电源（±5 V 至 ±18 V）或单电源（10 V 至 36 V）供电。它们也完美支持对称电源（如 VDD = 12 V、VSS = -12 V）和非对称电源（如 VDD = 12 V、VSS = -5 V）。所有数字输入均具有 TTL 逻辑兼容阈值，从而确保了在有效电源电压范围下工作时 TTL 和 CMOS 的逻辑兼容性。
MUX506、MUX507、MUX508 和 MUX509 具有极低的导通和关断漏泄电流，因此这些多路复用器能以很低的误差切换来自高输入阻抗源的信号。低至 45 µA 的供电电流适用于便携式应用。
MUX50x 模拟多路复用器特性
低导通电容
MUX506：13.5 pF
MUX507：8.7 pF
MUX508：9.4 pF
MUX509：6.7 pF
低输入漏泄电流：
MUX506 和 MUX507：1 pA
MUX508 和 MUX509：10 pA
低电荷注入：
MUX506 和 MUX507：0.31 pC
MUX508 和 MUX509：0.3 pC
轨至轨工作
宽电源范围：±5 V 至 ±18 V、10 V 至 36 V
低导通电阻：125 Ω
转换时间
MUX506 和 MUX507：97 ns
MUX508 和 MUX509：92 ns
先开后合式开关动作
EN 引脚可连接到 VDD
逻辑电平：2 V 至 VDD
低供电电流：45 µA
ESD 保护 HBM：2,000 V
行业标准 TSSOP 和 SOIC 封装
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MUX36S08EVM-PDK | 开发板/评估板/验证板（废弃） | MUX36S08 - Interface, 8:1 Multiplexer Evaluation Board | ￥576.79792 | 在线订购 |
 | | MUX36D04EVM-PDK | 开发板/评估板/验证板（废弃） | MUX36D04 - Interface, 4:1 Multiplexer Evaluation Board | ￥576.79792 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MUX508IDR | 模拟开关芯片-电子开关 | 36V低电容、低电荷注入、精密模拟多路复用器。MUX508提供8:1单端通道，而MUX509提供4:1差分通道或双4:1单端通道。 | ￥6.83650 | 在线订购 |
| | MUX509IDR | 模拟开关芯片-电子开关 | 36V低电容、低电荷注入、精密模拟多路复用器。MUX508提供8:1单端通道，而MUX509提供4:1差分通道或双4:1单端通道。 | ￥14.09736 | 在线订购 |

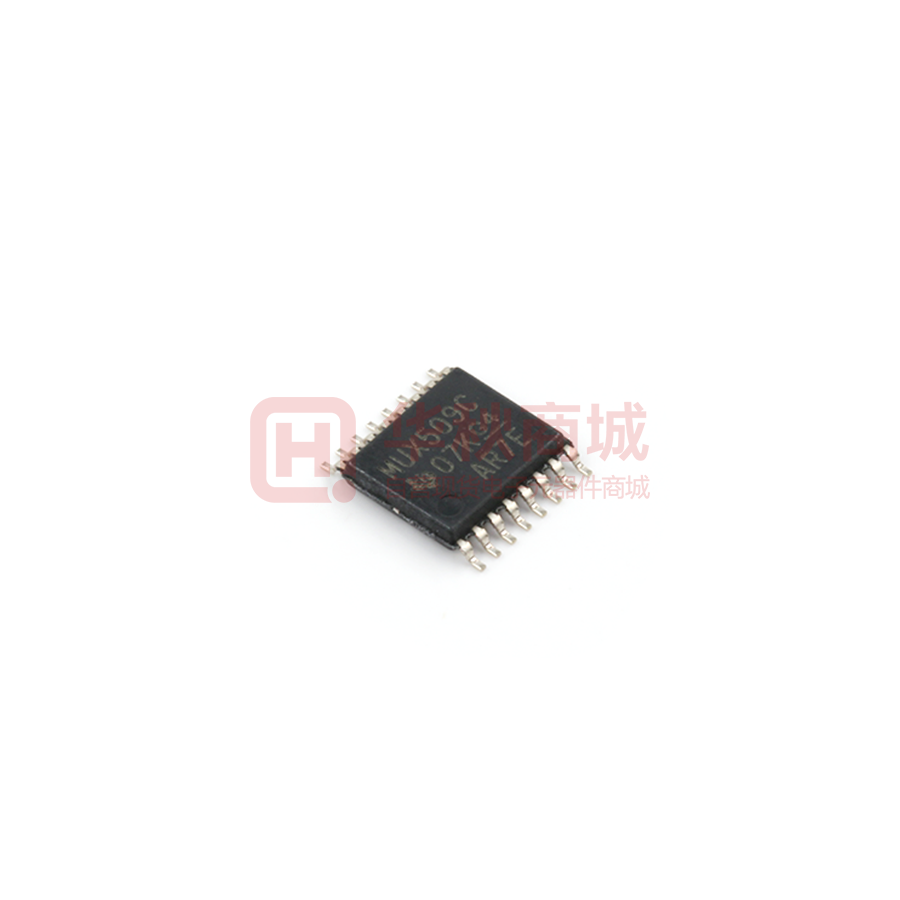

 | | MUX509IPWR | 模拟开关芯片-电子开关 | IC MUX DUAL 4:1 170 OHM 16TSSOP | ￥4.72340 | 在线订购 |
 | | MUX507IDWR | 模拟开关芯片-电子开关 | MUX507 1pA 开路泄漏电流、36V、8:1、2 通道精密模拟多路复用器 | ￥61.42388 | 在线订购 |
| | MUX506IDWR | 模拟开关芯片-电子开关 | MUX506 1pA 开路泄漏电流、36V、16:1、单通道精密模拟多路复用器 | ￥46.45965 | 在线订购 |

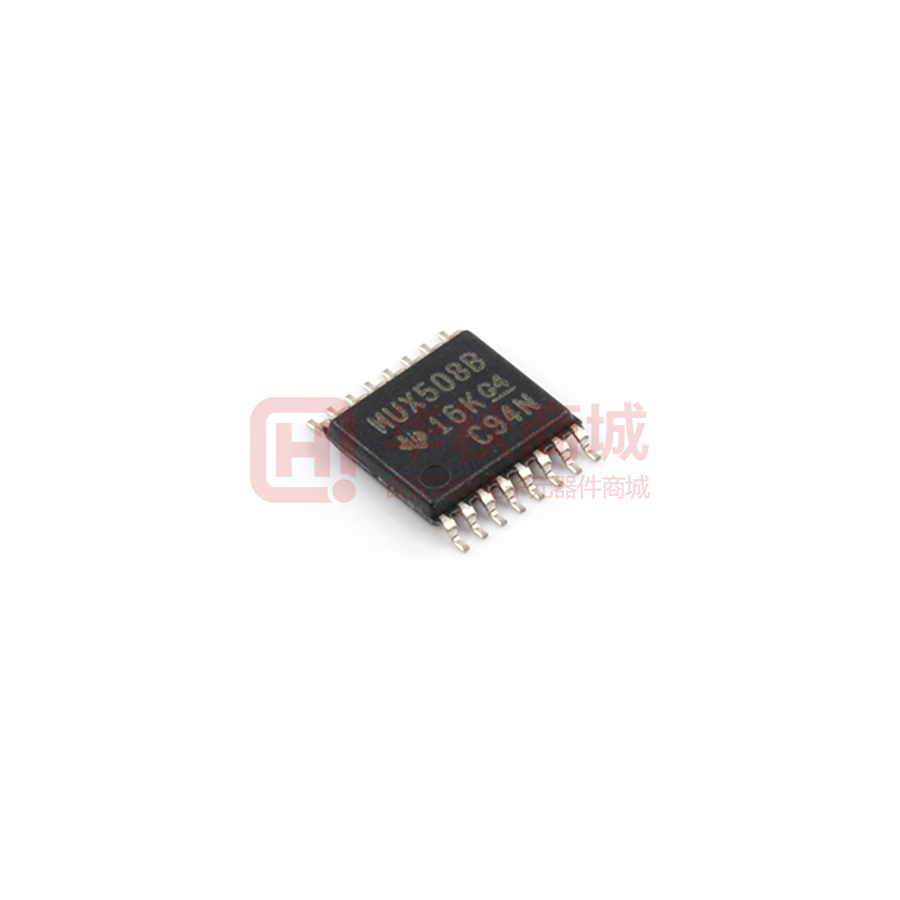

 | | MUX508IPWR | 模拟开关芯片-电子开关 | IC MUX 8:1 170 OHM 16TSSOP | ￥6.21500 | 在线订购 |
