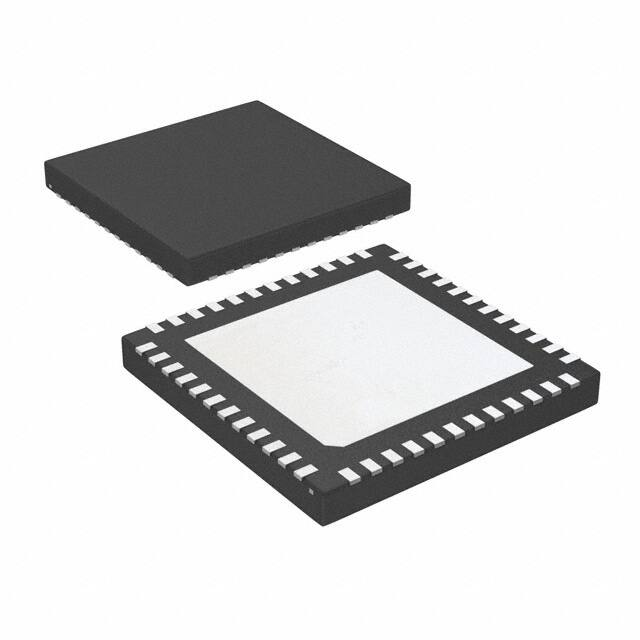

LMK03318 超低抖动时钟发生器
Texas Instruments 提供具有单 PLL 的 LMK03318 超低抖动时钟发生器系列（LMK03318 Ultra-Low-Jitter Clock Generator）
发布时间：2018-06-14
Texas Instruments 的 LMK03318 是超低噪声 PLLatinum™ 时钟发生器，提供一个小数 N 分频频率合成器，具有集成 VCO、灵活的时钟分配/扇出以及保存在片载 EEPROM 中的引脚可选择的配置状态。 该器件可生成多个针对各种多千兆位串行接口和数字器件的时钟，降低了 BOM 成本和板空间，并通过取代多个振荡器和时钟分配器件提高了可靠性。 超低抖动降低了高速串行链路中的误码率（BER）。
LMK03318 超低抖动时钟发生器特性
超低噪声，高性能
抖动：100 fs RMS（典型值），FOUT > 100 MHz
PSNR：-80 dBc，强大的电源抗噪能力
灵活的器件选择
多达八个 AC-LVPECL、AC-LVDS、AC-CML、HCSL 或 LVCMOS 输出或者任何组合
引脚模式、I2C 模式、EEPROM 模式
具有自动或手动选择的双输入
晶体输入：10 MHz 至 52 MHz
外部输入：1 MHz 至 300MHz
频率裕量选择
使用低成本可牵引晶体基准的精细频率裕量
使用输出分频器的无毛刺粗频率裕量 (%)
其它特性
供电：3.3 V 内核电压；1.8 V、2.5 V 或 3.3 V 输出电源
工业温度范围（-40°C 至 +85°C）
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LMK03318EVM | 开发板/评估板/验证板（废弃） | LMK03318EVMULTRA-LOW-JITTERCLO | ￥3522.15892 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LMK03318RHST | 时钟发生器/PLL频率合成器-时钟管理 | LMK03318 具有单个 PLL 的超低抖动时钟发生器系列 | ￥122.65559 | 在线订购 |
