UCD9090 定序器
Texas Instruments 提供其采用 12 mm x 12 mm BGA 封装的 UCD90320 三十二电源轨 PMBus™ 电源定序器和系统管理器（UCD90320 Sequencer）
发布时间：2018-06-14
Texas Instruments UCD90320 器件是一款采用紧凑型 0.8mm 间隙 BGA 封装的 32 轨 PMBus可寻址电源排序器和系统管理器。
该器件集成了 24 路 ADC 通道，用于监视电源电压、电流和温度。 GPIO 引脚共有 84 个，可用于 8 个数字监视 (DMONx)、32 个电源使能 (ENx)、24 个裕量调节 (MARx)、16 个逻辑 GPO、32 个 GPI、级联及系统功能。
32 个 ENx 引脚和 16 个 LGPOx 引脚可配置为电平有效驱动或开漏输出。
非易失性事件记录功能可在电源断电后保存故障事件。 黑盒故障记录功能会在首次发生故障后保存所有电源轨和 I/O 引脚的状态。 凭借级联功能，通过一个 SYNC_CLK 引脚连接即可轻松管理多达 128 个电压轨。 故障引脚功能可对级联的各器件进行协调，以提供同步故障响应。 引脚选择电源轨状态功能可通过多达 3 个 GPI 来控制多达 8 个用户定义的电源状态。 这些状态可实现高级配置和电源接口 (ACPI) 规范中列出的系统低功耗模式。
UCD9090 定序器特性
可对 24 个电压轨和 8 个数字轨进行排序、监视和裕量调节
监视和响应 OV、UV、OC、UC、温度、超时和 GPI 触发故障
灵活的定序开启/关闭相关性、延时、布尔逻辑和 GPIO 配置，可支持复杂的定序应用
4 个电源轨配置文件，用于自适应电压识别 (AVID) 稳压器
自动闭环裕量调节
有源微调功能提升电源轨的输出电压精确度
可编程的看门狗定时器和系统复位
先进的非易失性的事件记录功能，有助于进行系统调试
单事件故障记录（100 项）
峰值记录
黑盒故障记录功能，用于在首次发生故障时保存所有电源轨和 I/O 引脚的状态
可轻松级联多达 4 个电源定序器，采取协调一致的故障响应
可编程的看门狗定时器和系统复位
通过引脚选择的电源轨状态
符合 PMBus 1.2 规范
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

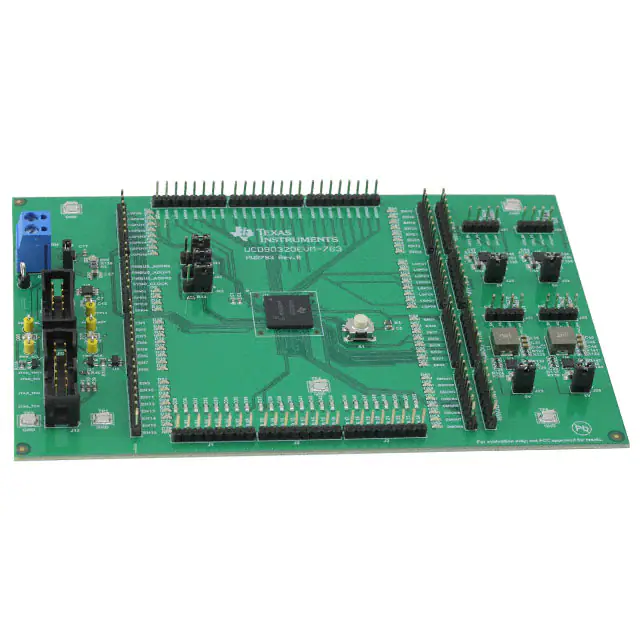

 | | UCD90320EVM-783 | 开发板/评估板/验证板（废弃） | EVALBOARDFORUCD90320 | ￥2286.71293 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | UCD90320ZWST | 专用电源管理IC-电源管理 | ￥196.32420 | 在线订购 |
