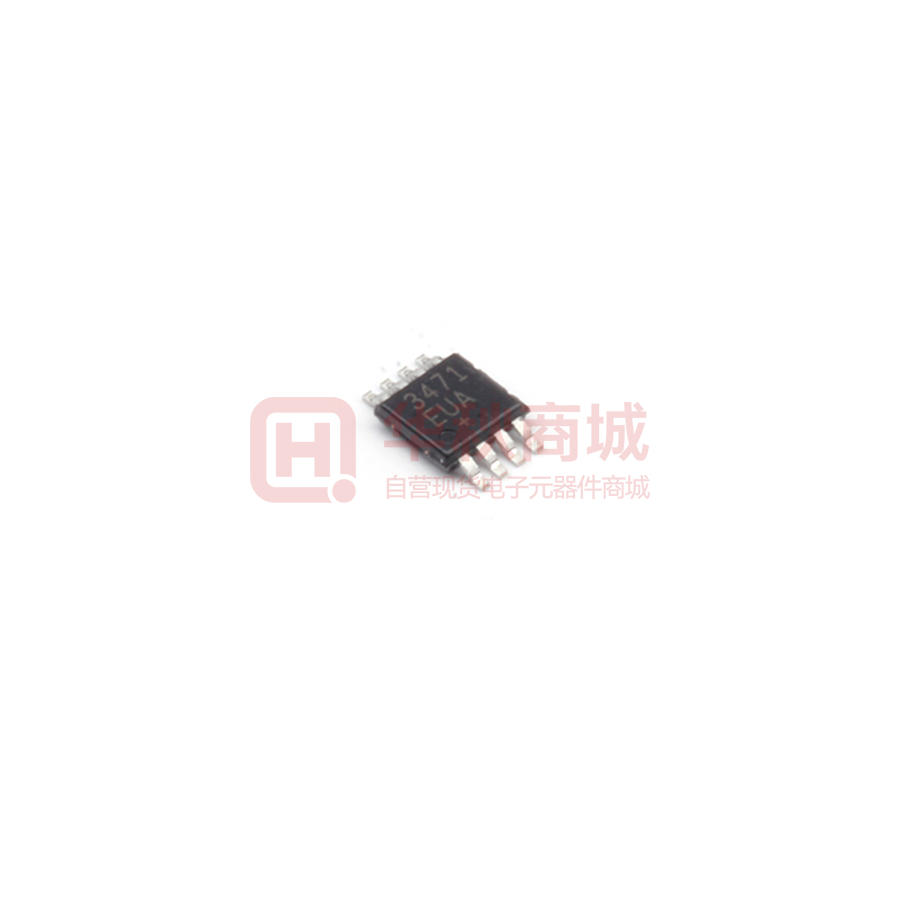

MAX3471 RS-485/RS-422 半双工差分收发器
Maxim 的 MAX3471 RS-485/RS-422（MAX3471 RS-485/RS-422, Half-Duplex, Differential Transceivers）是适用于电池供电型系统的半双工差分收发器
发布时间：2018-06-14
Maxim MAX3471 是半双工收发器，适用于锂电池供电的 RS-485 / RS-422 应用。 该器件在启用接收器和禁用驱动器时，以 3.6 V 电源供电仅消耗 1.6 µA（典型值）的电源电流。 其 2.5 V 至 5.5 V 宽电源电压保证在锂电池的使用寿命内的正常工作。 该 MAX3471 器件支持真正的无故障保运行，确保在接收器输入开路或短路时接收器输出逻辑高。 这意味着端接总线上的所有发射器禁用（高阻抗）时，接收器将输出逻辑高。 MAX3471 具有 1/8 单位负载的输入阻抗。 当驱动器输出启用，并拉至高于 VCC 或低于接地电位时，内部保护电路可防止电池反向充电。
MAX3471 RS-485/RS-422 半双工差分收发器特性
1.6 µA 电源电流（接收器启用）
+2.5 V 至 +5.5 V 单电源工作
真正的故障安全接收器输入
1/8 单位负载接收器输入
-7 V 至 +10 V 共模输入电压范围
MAX3471 RS-485/RS-422 半双工差分收发器应用
电池供电型差分通信
电平转换器
远程抄表
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MAX3471CUA+ | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC TRANSCEIVER HALF 1/1 8UMAX | ￥72.37142 | 在线订购 |
 | | MAX3471EUA+T | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | 类型：收发器 驱动器/接收器：1/1 数据速率：64Kbps 电源电压：2.5V~5.5V | 在线订购 | |
| | MAX3471EUA+ | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC TRANSCEIVER HALF 1/1 8UMAX | ￥89.16710 | 在线订购 |
 | | MAX3471CUA+T | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | 类型：收发器 驱动器/接收器：1/1 数据速率：64Kbps 电源电压：2.5V~5.5V | ￥13.77500 | 在线订购 |
