AH336xQ/AH339xQ、汽车、单极霍尔效应传感器
Diodes 的 AH336xQ/AH339xQ （AH336xQ / AH339xQ, Automotive, Unipolar Hall-Effect Sensors）具有十种灵敏度选择，具有适合开关点的出色容差、紧工作窗口和低温度系数
发布时间：2018-06-14
Diodes 的 AH336xQ 和 AH339xQ 是符合汽车规范的、高性能、单极霍尔效应传感器，达到 AEC-Q100 0 级标准要求，具有 -40°C 至 150°C 的扩展温度范围。
AH336xQ 和 AH339xQ 采用斩波稳定式架构和内部带隙稳压器，在整个工作范围内提供了一个可靠的解决方案。 为实现耐用性和保护功能，这些器件通过在输出使用齐纳箝位和过电流限制，来提供电源轨反向阻断。 当与封装标志垂直的磁通密度 (B) 大于工作点（BOP）时，输出将打开（拉低）并保持直至磁通量密度 B 低于释放点（BRP）或应用了相反的极性。 SOT23 与 SC59 封装的磁性工作和释放极性是相反的。 SOT23 和 SIP-3（ammo 封装）和 SIP-3（散装）均要求南极在零件标记侧才能工作，而 SC59 则需要北极在零件标记侧才能实现相同的效果。
AH336xQ/AH339xQ、汽车、单极霍尔效应传感器特性
高性能霍尔效应单极范围
十种灵敏度选择，具有适合开关点的出色容差、紧工作窗口和低温度系数
在整个工作范围内具有指定磁特性
10 µs 快速“上电”、3.75 µs 响应时间，宽带宽
产品灵活性
设计应用广泛：3 V 至 28 V、-40°C 至 +150°C 温度范围
工业标准 SOT23、SC-59 和 SIP-3 封装选择，其中 SC-59 封装提供与 SOT23 相反的工作磁极性检测
实现上拉电压电平灵活性的开漏输出
高集成度（减少了元件数）
稳定、可靠、坚固耐用
斩波稳定式设计，可提供最小的开关点漂移
优异的温度和电源线路稳定性
电源轨和输出钳位，带输出电流
32 V 反向电压保护
8 kV 的高 ESD (HBM) 额定值
AH336xQ/AH339xQ、汽车、单极霍尔效应传感器应用
汽车应用中的位置和接近感应
12 V 打开和关闭检测
液位检测
流量计
非接触开关
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

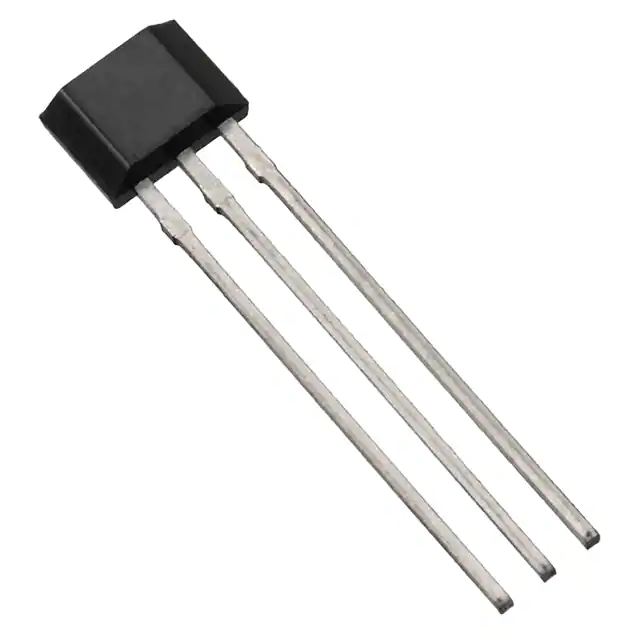

 | | AH3363Q-P-A | 霍尔开关-传感器 | MAGNETICSWITCHUNIPOLAR3SIP | 在线订购 | |
 | | AH3362Q-P-B | 霍尔开关-传感器 | MAGNETICSWITCHUNIPOLAR3SIP | ￥5.47560 | 在线订购 |

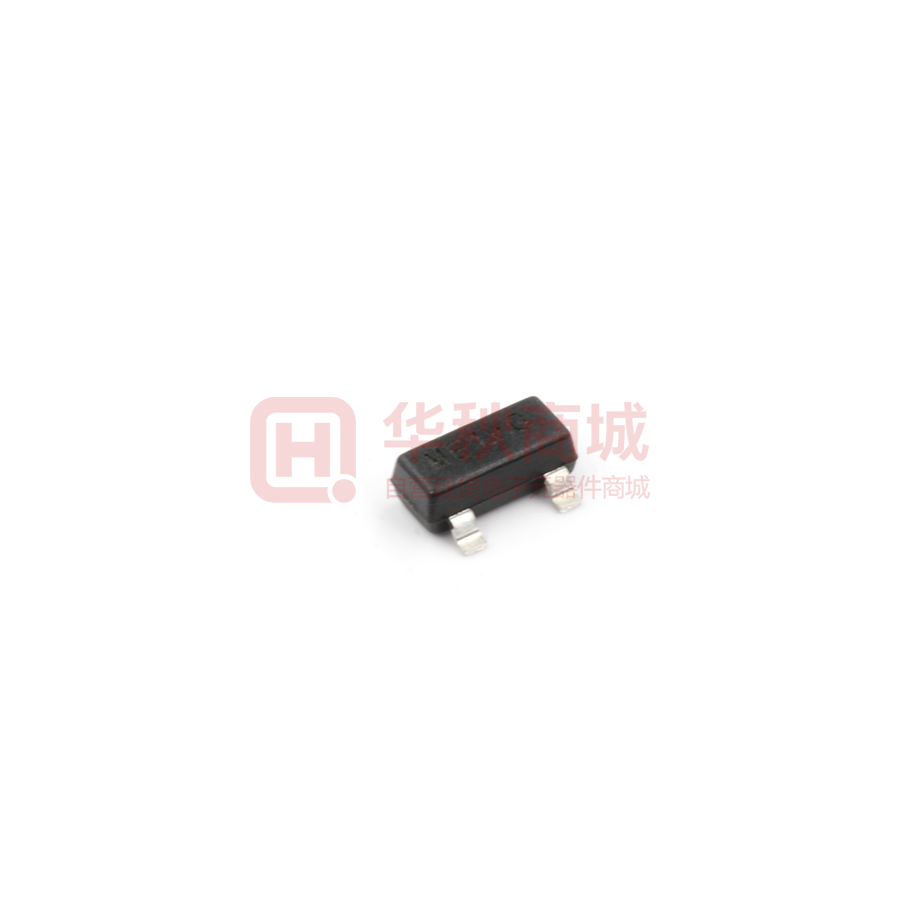

 | | AH3363Q-SA-7 | 霍尔开关-传感器 | MAGNETICSWITCHUNIPOLARSOT23-3 | ￥4.21200 | 在线订购 |
 | | AH3362Q-SA-7 | 霍尔开关-传感器 | 高压高灵敏度汽车霍尔效应单极开关 | ￥5.24880 | 在线订购 |
 | | AH3362Q-P-A | 霍尔开关-传感器 | MAGNETICSWITCHUNIPOLAR3SIP | ￥6.63617 | 在线订购 |
