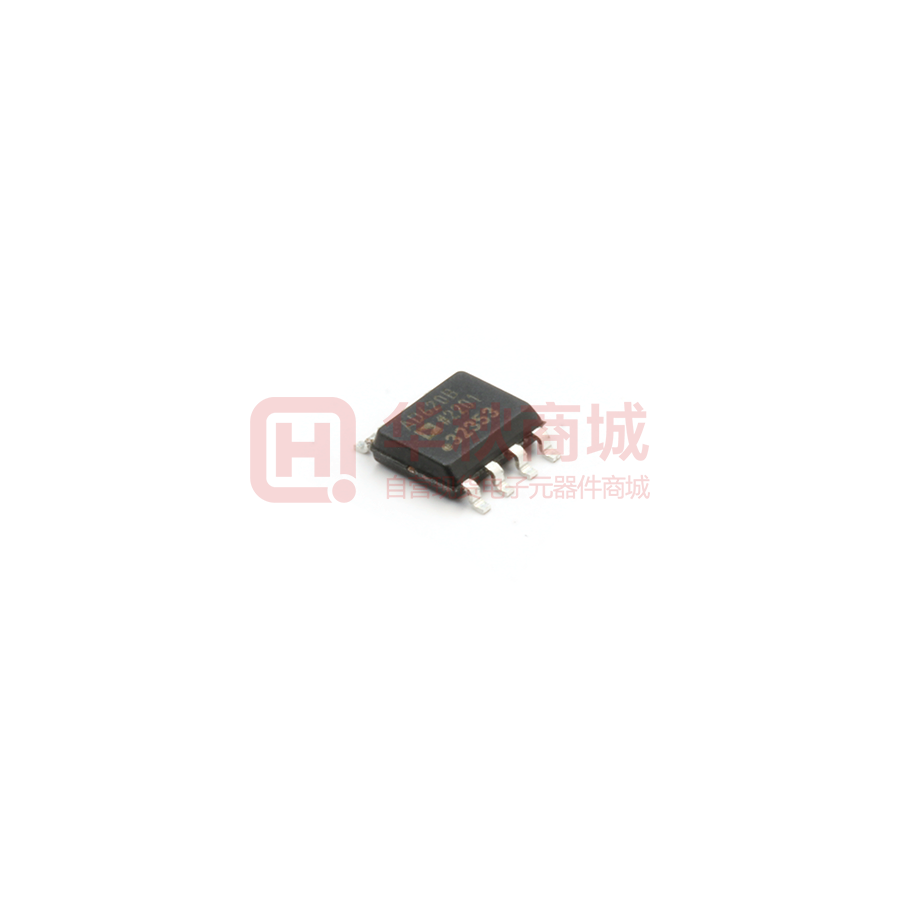

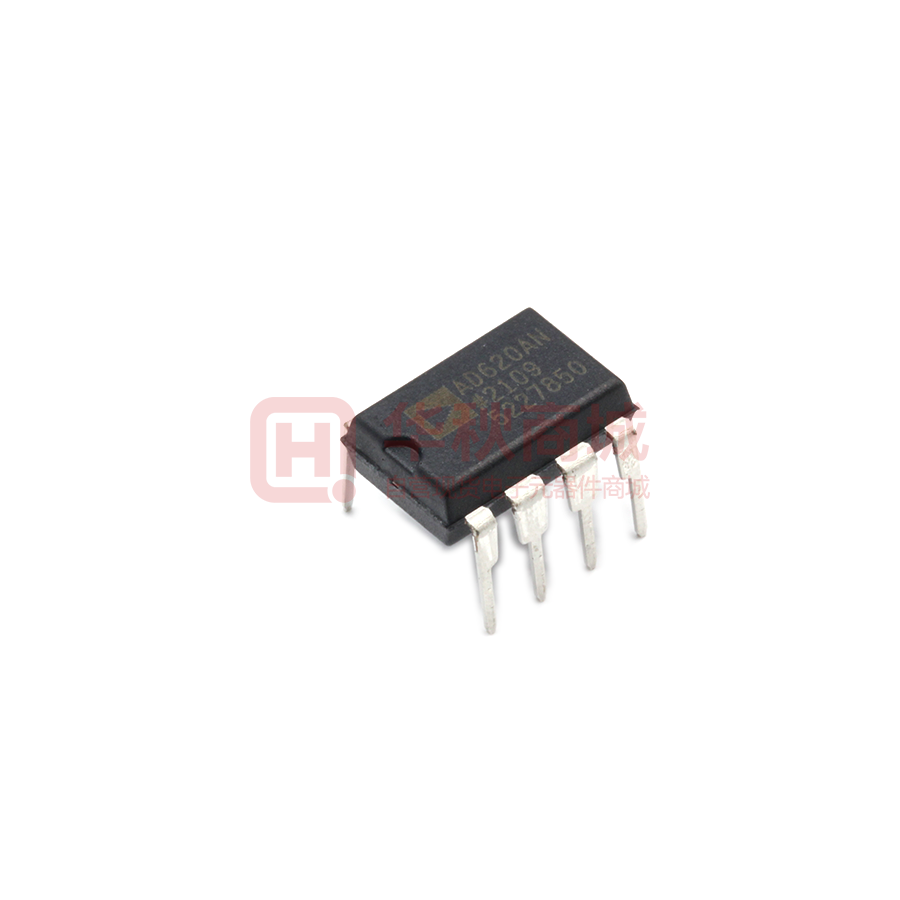

ADI AD620 采用 8 引脚 SOIC 和 DIP 封装，是低成本、高精度仪表放大器，配备外部电阻器，用户可将增益设置为 1 至 10,000。 小型封装设计和低功耗特性（电源电流最高仅 1.3 mA）使得该器件适合用于需要电池的便携式或远程应用。
AD620 具有 40 ppm（最大值）非线性度的高精度、低至 50 µV（最大值）的补偿电压和 0.6 µV/°C（最大值）失调漂移，非常适合应用在精密数据采集系统，如称重仪和变送器接口。 而且，低噪声、低输入偏置电流和低功耗的 AD620 非常适合用于医疗应用，如 ECG 和无创血压监视器。
输入级使用了 Superϐeta 处理，使得输入偏置电流低至 1.0 nA（最大值）。 AD620 的输入电压噪声较低，1 kHz 下为 9 nV/√Hz，0.1 hz 至 10 Hz 频段为 0.28 μV p-p，输入电流噪声为 0.1 pA/√Hz，因此适合用作前置放大器。 此外，AD620 非常适用于多路复用应用，稳定至 0.01% 的时间为 15 μs，且其成本低，足以支持每通道一个输入放大器的设计。
