REF61xx 高精度电压基准
Texas Instruments 提供其带集成 ADC 驱动器缓冲器的高精度电压基准 REF61xx（REF61xx, High-Precision Voltage References）
发布时间：2018-06-14
Texas Instruments REF61xx 系列电压基准具有集成的低输出阻抗缓冲器，可让用户直接驱动高精度数据转换器的 REF 引脚，同时保持线性度、失真和噪声性能。 大部分高精度 SAR 和三角积分型 ADC 在转换过程中将二进制加权电容切换到 REF 引脚上。 为了支持这种动态负载，必须以低输出阻抗（高带宽）缓冲器缓冲电压基准的输出。 REF6000 系列器件非常适合（但不限于）驱动 ADS88xx 系列 SAR ADC、ADS127xx 系列三角积分型 ADC 以及其它数模转换器 (DAC) 的 REF 引脚。 在驱动 ADS8881 的 REF 引脚时，即使在首次转换过程中，REF61xx 系列电压基准的输出电压也不会降至 1 LSB（18 位）以下。 这一特性在猝发模式、事件触发的等效时间采样和可变采样速率数据采集系统中非常有用。 REF6000 家族中 REF61xx 系列的指定温度漂移仅为 8 ppm/°C，可为电压基准和低输出阻抗缓冲器组合提供 0.05% 的初始精度。
REF61xx 高精度电压基准特性
出色的温度漂移性能
-40 °C 至 125 °C 温度范围内 8 ppm/°C（最大值）
极低噪声
总噪声：5 µVRMS，带有 47 μF 电容器
1/f 噪声（0.1 Hz 至 10 Hz）：3 µVPP/V
集成的 ADC 驱动器缓冲器
低输出阻抗：< 50 mΩ（0 至 200 kHz）
ADS8881 第一次采样精确度为 18 位
可支持猝发模式的数据采集系统
低电源电流：820 µA
低关断电流：1 μA
高初始精度：±0.05%
极低的噪声和失真
信噪比：100.5 dB，THD：-125 dB (ADS8881)
信噪比：106 dB，THD：-120 dB (ADS127L01)
输出电流驱动：±4 mA
可编程短路电流
通过验证，可驱动 ADS88xx 系列 SAR ADC REF 引脚和 ADS127xx 系列宽带 ΔΣ ADC
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADS1271IPW | 模数转换器（ADC）-数据转换器 | ADS1271是一款24位、delta-sigma模数转换器(ADC)，数据速率高达105kSPS。它具有出色的直流精度和卓越的交流性能。 | ￥165.52453 | 在线订购 |
 | | ADS1271IBPW | 模数转换器（ADC）-数据转换器 | ADS1271是一款24位、delta-sigma模数转换器(ADC)，数据速率高达105kSPS。它具有出色的直流精度和卓越的交流性能。 | ￥209.23026 | 在线订购 |

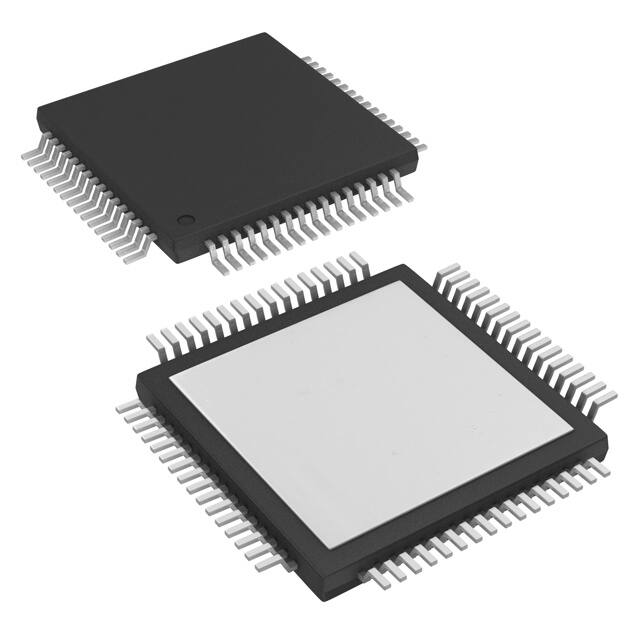

 | | ADS1278IPAPT | 模数转换器（ADC）-数据转换器 | 四/八进制，同时采样，24位模数转换器 | ￥514.05980 | 在线订购 |
 | | ADS1274IPAPT | 模数转换器（ADC）-数据转换器 | ADS1274 适用于宽带宽应用的 24 位、144kSPS 4 通道同步采样 Δ-Σ ADC | ￥232.58667 | 在线订购 |
 | | ADS1274EVM | 模数转换器（ADC）-数据转换器 | EVAL MODULE FOR ADS1274 5CH | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADS8881IDGS | 模数转换器（ADC）-数据转换器 | 18位，1MSPS，真差分输入，模数转换器(ADC)，具有宽信号范围和低功耗特性。 | ￥281.61684 | 在线订购 |
 | | ADS8861IDGSR | 模数转换器（ADC）-数据转换器 | ADS8861 具有真差分输入、SPI 接口和菊花链的 16 位、1MSPS、单通道 SAR ADC | ￥84.80272 | 在线订购 |
 | | ADS8861IDRCT | 模数转换器（ADC）-数据转换器 | 16位，1MSPS，真差分输入，模数转换器(ADC)，适用于低功耗、小型化应用。 | ￥116.53098 | 在线订购 |
| | ADS8860IDRCT | 模数转换器（ADC）-数据转换器 | ADS8860是一款16位、1MSPS单端输入模数转换器。此器件以2.5V至5V的外部基准运行，从而在无需额外的信号调节情况下提供宽信号范围。 | ￥171.94420 | 在线订购 |
| | ADS8861IDGS | 模数转换器（ADC）-数据转换器 | 16位，1MSPS，真差分输入，模数转换器(ADC)，适用于低功耗、小型化应用。 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | REF6133IDGKT | 电压基准-电源管理 | REF6133 具有集成缓冲器和使能引脚的 3.3V、8ppm/°C 高精度电压基准 | ￥34.26083 | 在线订购 |
| | REF6145IDGKT | 电压基准-电源管理 | REF6145 具有集成缓冲器和使能引脚的 4.5V、8ppm/°C 高精度电压基准 | 在线订购 | |
| | REF6130IDGKR | 电压基准-电源管理 | REF6130 具有集成缓冲器和使能引脚的 3V、8ppm/°C 高精度电压基准 | ￥26.91054 | 在线订购 |
| | REF6125IDGKR | 电压基准-电源管理 | REF6125 具有集成缓冲器和使能引脚的 2.5V、8ppm/°C 高精度电压基准 | ￥26.28169 | 在线订购 |
| | REF6125IDGKT | 电压基准-电源管理 | REF6125 具有集成缓冲器和使能引脚的 2.5V、8ppm/°C 高精度电压基准 | ￥36.89725 | 在线订购 |
| | REF6130IDGKT | 电压基准-电源管理 | REF6130 具有集成缓冲器和使能引脚的 3V、8ppm/°C 高精度电压基准 | ￥58.96428 | 在线订购 |
| | REF6141IDGKT | 电压基准-电源管理 | REF6141 具有集成缓冲器和使能引脚的 4.096V、8ppm/°C 高精度电压基准 | ￥59.04968 | 在线订购 |
| | REF6150IDGKT | 电压基准-电源管理 | REF6150 具有集成缓冲器和使能引脚的 5V、8ppm/°C 高精度电压基准 | ￥55.61259 | 在线订购 |
| | REF6133IDGKR | 电压基准-电源管理 | REF6133 具有集成缓冲器和使能引脚的 3.3V、8ppm/°C 高精度电压基准 | ￥24.32936 | 在线订购 |
