    LTC3119 降压-升压转换器

    LTC3119 降压-升压转换器

    Linear Technology 的 LTC3119、18 V、5 A 同步降压-升压 DC/DC 转换器(LTC3119 Buck-Boost Converter)具有 95% 的能效

    发布时间:2018-06-14

    Linear Technology LTC3119 是一款高能效、18 V、单片式降压-升压转换器,可提供高达 5 A 的连续输出电流。 它具备丰富的功能集成和极低电阻内部电源开关,即使是在最苛刻的应用中也能最大限度减少总体解决方案基底面。 采用专有的四开关 PWM 架构,在高于、等于或低于输出电压的输入电压范围内实现无缝、低噪声工作。
    外部频率编程以及同步功能,在 400 kHz 至 2 MHz 的宽开关频率范围内使用内部 PLL 使能工作。 2.5 V 至 18 V 宽输入范围非常适用于使用非稳压电源工作,包括电池组以及后备电容器。 完成启动后,可使用低至 250 mV 的输入电压进行操作。
    其它特性包括输出短路保护和热过载保护功能,小于 3 µA 的关断电流、电源良好指示灯、Burst Mode® 工作和最大功率点控制。

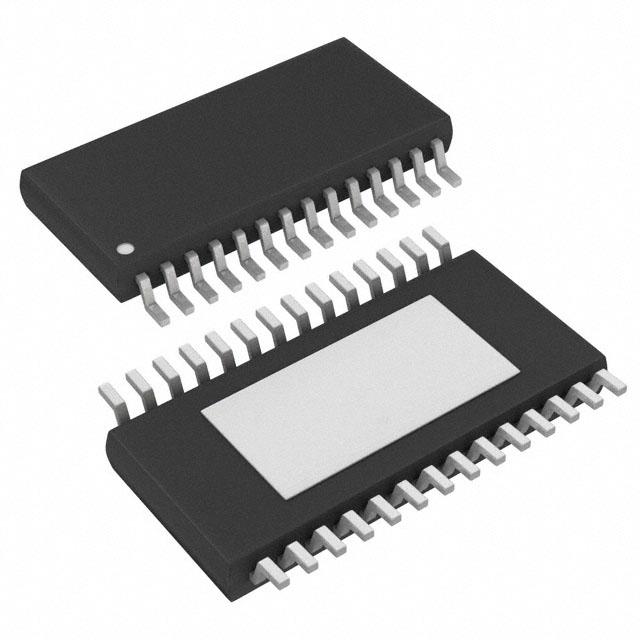

    LTC3119 采用热增强型 28 引脚 4 mm × 5 mm QFN 和 TSSOP 封装。

    LTC3119 降压-升压转换器特性

    • 输入电压范围:2.5 V 至 18 V

    • 启动后运行电压低至 VIN = 250 mV

    • 输出电压范围:0.8 V 至 18 V

    • 在降压模式下 5 A 输出电流(VIN > 6 V)

    • 3 A 输出电流(VIN = 3.6 V 且 VOUT = 5 V)

    • 可编程开关频率:400 kHz 至 2 MHz

    • 外部时钟频率:最高 2 MHz

    • 精确的运行比较器阈值

    • 猝发模式工作,空载 IQ = 35 µA

    • 超低噪声降压-升压 PWM

    • 电流模式控制

    • 最大 功率点控制

    • 电源良好指示器

    • 内部软启动

    • 28 引脚 4 mm × 5 mm QFN 和 TSSOP 封装

    LTC3119 降压-升压转换器应用

    1. 宽输入范围电源

    2. 单芯至四芯锂电池供电型产品

    3. 射频电源

    4. 太阳能电池充电器

    5. 系统备用电源

    6. 铅酸至 12 V 稳压器

    LTC3119 Buck-Boost Converter
    图片数据手册产品型号产品分类产品描述价格操作
    LTC3119EFE#PBFDC-DC电源芯片-电源管理¥126.57600在线订购
    LTC3119IFE#PBFDC-DC电源芯片-电源管理IC REG BCK BST ADJ 5A 28TSSOP在线订购
    LTC3119HFE#PBFDC-DC电源芯片-电源管理降压升压 开关稳压器 IC 正 可调式 0.8V 1 输出 5A 28-SOIC(0.173",4.40mm 宽)裸露焊盘在线订购
    LTC3119MPFE#PBFDC-DC电源芯片-电源管理降压升压 开关稳压器 IC 正 可调式 0.8V 1 输出 5A 28-SOIC(0.173",4.40mm 宽)裸露焊盘在线订购
    LTC3119EUFD#PBFDC-DC电源芯片-电源管理IC REG BCK BST ADJ 5A 28QFN¥159.19200在线订购
    LTC3119IUFD#PBFDC-DC电源芯片-电源管理IC REG BCK BST ADJ 5A 28QFN¥111.87000在线订购
