TPS6307x 降压-升压转换器
Texas Instruments 的 TPS6307x 是 2 V 至 16 V、3.6 A 开关电流降压-升压转换器（TPS6307x Buck-Boost Converters）
发布时间：2018-06-14

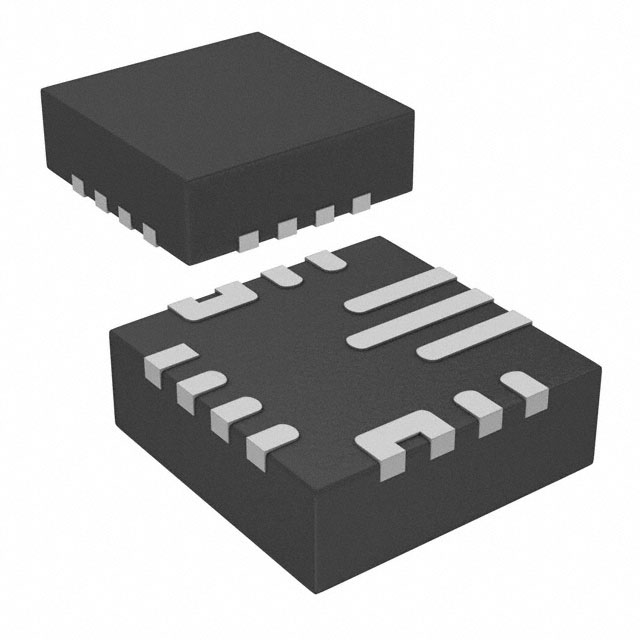

Texas Instruments 的 TPS6307x 属于高能效、低静态电流降压-升压转换器，适合用于输入电压高于或低于输出电压的应用。 升压模式和降压模式下的输出电流可高达 2 A。 这款降压-升压转换器基于固定频率、脉宽调制 (PWM) 控制器，使用同步整流来获得最高能效。 低负载电流时，转换器进入省电模式，从而在较宽负载电流范围保持高能效。 通过禁用该转换器可以将电池消耗降至最低。 在关断期间负载与电池之间是断开的。 器件采用 2.5 mm x 3 mm QFN 封装。
TPS6307x 降压-升压转换器特性
输入电压范围：2.0 V 至 16 V
输出电压范围：2.5 V 至 9 V
能效高达 95%
在 PWM 模式下 ±1% 的直流精度
在 PFM 模式下 +3%/-1% 的直流精度
在降压模式下 2 A 输出电流
在升压模式下 2 A 输出电流 (VIN = 4 V; VOUT = 5 V)
精确使能输入
用户定义欠压锁定
精确的定序
在降压和升压工作模式之间自动转换
设备典型静态电流：50 µA
恒定和可调输出电压
省电模式，以改善低输出功率时的能效
强制工作在 2.4 MHz 固定频率和同步功能选择
电源良好输出
VSEL 允许输出电压变化
关断期间负载断开
超温保护
输入/输出过压保护
采用 QFN 封装
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS63070EVM-693 | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | BUCK-BOOSTCONVERTEREVALMODULE | ￥541.41760 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

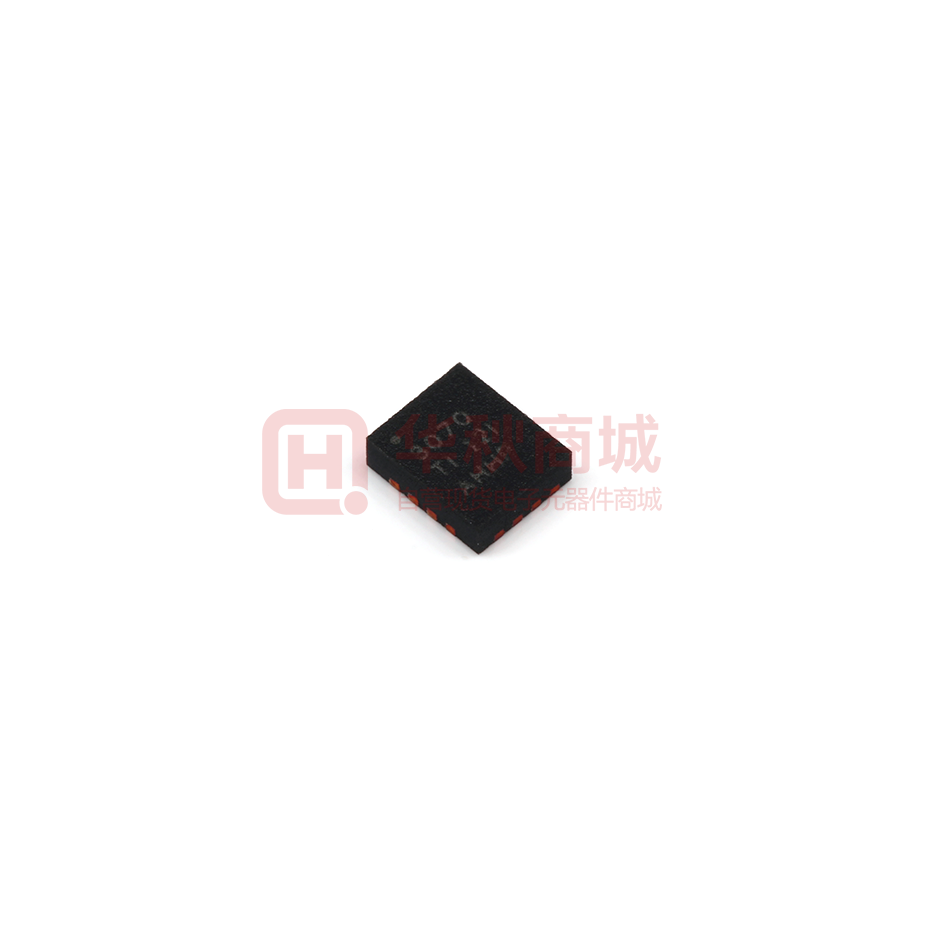

 | | TPS63070RNMR | DC-DC电源芯片-电源管理 | 宽输入电压（2V 至 16V）降压/升压转换器 | ￥26.34360 | 在线订购 |
 | | TPS63070RNMT | DC-DC电源芯片-电源管理 | TPS63070 宽输入电压（2V 至 16V）降压/升压转换器 | ￥31.21470 | 在线订购 |

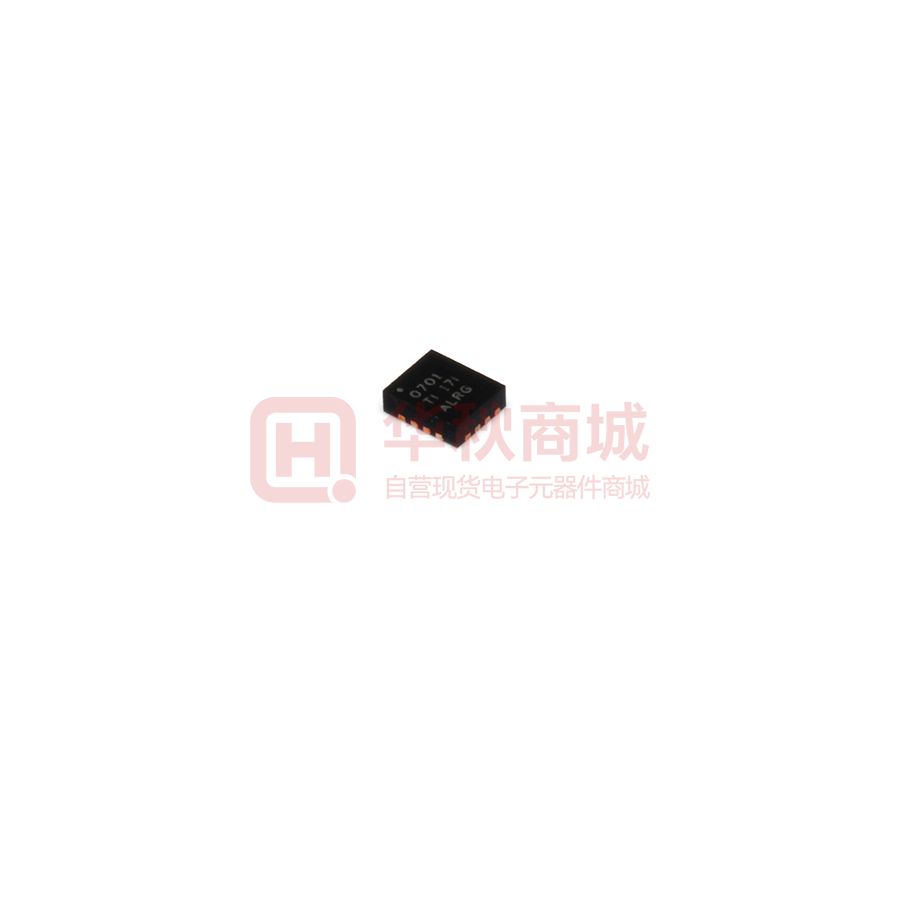

| | TPS630701RNMT | DC-DC电源芯片-电源管理 | TPS630701是一款具有低静态电流的高效降压-升压转换器,适用于那些输入电压可能高于或低于输出电压的应用。在升压或降压模式下,输出电流可高达2A。此降压-升压转换器基于一个固定频率、脉宽调制(PWM)控制器,此控制器通过使用同步整流来获得最高效率。在低负载电流情况下,此转换器进入省电模式以在宽负载电流范围内保持高效率。转换器可被禁用以大大减少电池消耗。在关断期间,负载从电池上断开。此器件采用2.5mm×3mm QFN封装。 | ￥30.95120 | 在线订购 |
 | | TPS630701RNMR | DC-DC电源芯片-电源管理 | 宽输入电压（2V 至 16V）降压/升压转换器 | ￥26.30370 | 在线订购 |
