DP83822 10/100 以太网物理层收发器
Texas Instruments 的 DP83822 （DP83822, 10/100 Ethernet Physical Layer Transceivers）是坚固耐用的低功耗 10/100 以太网物理层收发器
发布时间：2018-06-14
Texas Instruments DP83822 是低功耗、单端口、10/100 Mbps 以太网 PHY。 该器件提供了各种所需的物理层功能，因而可用来在标准双绞线电缆上发送和接收数据，或者连接至外部光纤收发器。 此外，DP83822 可灵活地通过一个标准的 MII、RMII 或 RGMII 接口连接到 MAC 。
DP83822 集成了电缆诊断工具以及易于使用的内置自检和回送功能。 借助快速链路断开定时以及强制模式下的自动 MDIX，它可支持多个工业总线。 该器件提供了一种创新和可靠的方法，通过 EEE、WoL 以及其它可编程节能模式降低能耗。

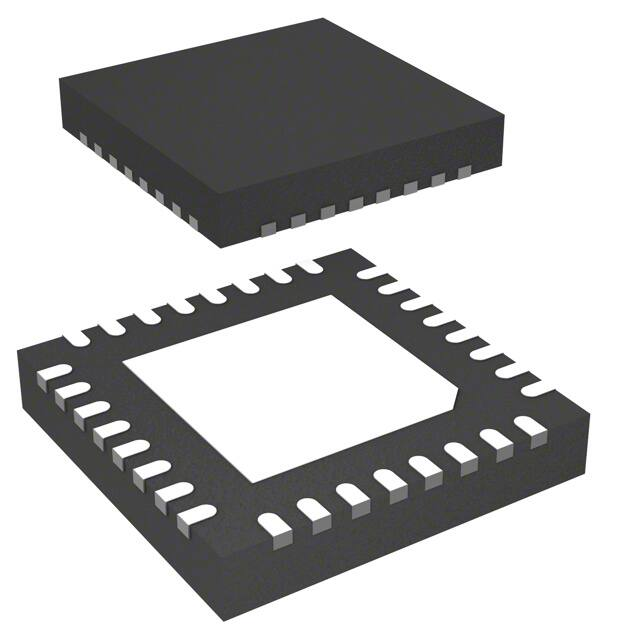

DP83822 是 TLK105、TLK106、TLK105L 和 TLK106L 等 10/100 Mbps 以太网物理层器件的功能丰富、引脚对引脚升级选择。 该器件采用 QFN 32 引脚 5 mm x 5 mm 封装。
DP83822 10/100 以太网物理层收发器特性
IEEE 802.3u 规范：100BASE-FX、100BASE-TX 和 10BASE-Te
MII、RMII 和 RGMII MAC 接口
低功耗、单电源选择︰
1.8 V AVD < 120 mW
3.3 V AVD < 220 mW
±16 kV HBM ESD 保护
±8kV IEC 61000-4-2 ESD 保护
IEEE 1588 时间戳帧起始检测
快速链路断开定时
强制模式下自动交越
工作温度：-40°C 至 125°C
I/O 电压：3.3 V、2.5 V 和 1.8 V
省电特性
高能效以太网 (EEE) IEEE 802.3az
具有魔术数据包检测的 WoL（LAN 唤醒）支持
可编程节能模式
电缆诊断
BIST（内置自检）
MDC/MDIO 接口
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DP83822IRHBT | 以太网收发器（PHY）-接口及驱动芯片 | DP83822是一款低功耗单端口10/100Mbps以太网PHY，支持通过标准双绞线电缆发送和接收数据或连接到外部光纤收发器所需的所有物理层功能。 | ￥29.63360 | 在线订购 |
| | DP83822IFRHBT | 以太网收发器（PHY）-接口及驱动芯片 | DP83822是一款低功耗单端口10/100Mbps以太网PHY，支持通过标准双绞线电缆发送和接收数据或连接到外部光纤收发器所需的所有物理层功能。 | ￥30.19607 | 在线订购 |
| | DP83822HFRHBT | 以太网收发器（PHY）-接口及驱动芯片 | DP83822HF 具有光纤接口和 16kV ESD 保护、支持工作温度范围的耐用型 10/100Mbps 以太网 PHY 收发器 | ￥54.39325 | 在线订购 |
 | | DP83822HRHBT | 以太网收发器（PHY）-接口及驱动芯片 | DP83822H 具有 16kV ESD 保护、支持工作温度范围的耐用型低功耗 10/100Mbps 以太网 PHY 收发器 | ￥35.41671 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DP83822EVM | 开发板/评估板/验证板（废弃） | DP8382210/100MBPSETHERNETPHY | ￥2290.56496 | 在线订购 |
