汽车级 D-FLAT 系列高电压整流器
Diodes 推出外形扁平、具有高导热性能的汽车级 D-FLAT 系列器件（Automotive-Compliant D-FLAT-Series of High-Voltage Rectifiers）
发布时间：2018-06-14
Diodes Incorporated 宣布推出采用表面贴装式“D-FLAT” 封装的汽车级高电压整流器系列。 这种高性能、扁平引线封装在设计时采用了宽爬电距离，因此可实现高电压整流能力，并增强端子间的隔离能力，以防跟踪。 而且，凭借仅为 1.1 mm 最大高度，D-FLAT 封装比传统 SMA 封装薄 54%。
D-FLAT 系列包括七个高电压整流器，并提供多种电压、电流和速度组合。
RS1JDFQ 器件是 600 V、1 A、快速恢复整流器
US1JDFQ/US2JDFQ 器件是 600 V、1 A / 2 A 超快速恢复整流器
S2KDFQ 器件是 800 V、2 A、标准恢复整流器
S1MDFQ 器件是 1,000 V、1 A、标准恢复整流器
RS1MDFQ 器件是 1,000 V、1 A、快速恢复整流器
US1MDFQ 器件是 1,000 V、1 A、超快速恢复整流器
这些器件均适用于反向保护和阻断应用。 此外，非常快的反向恢复时间特性使得快速和超快速恢复产品还适用于开关应用。
汽车级 D-FLAT 系列高电压整流器特性
符合 AEC-Q101 标准，支持 PPAP
这些器件满足 AEC -Q101 标准规定的高可靠性鉴定要求，并支持生产件批准程序 (PPAP)。
传热特性出色，外形扁平

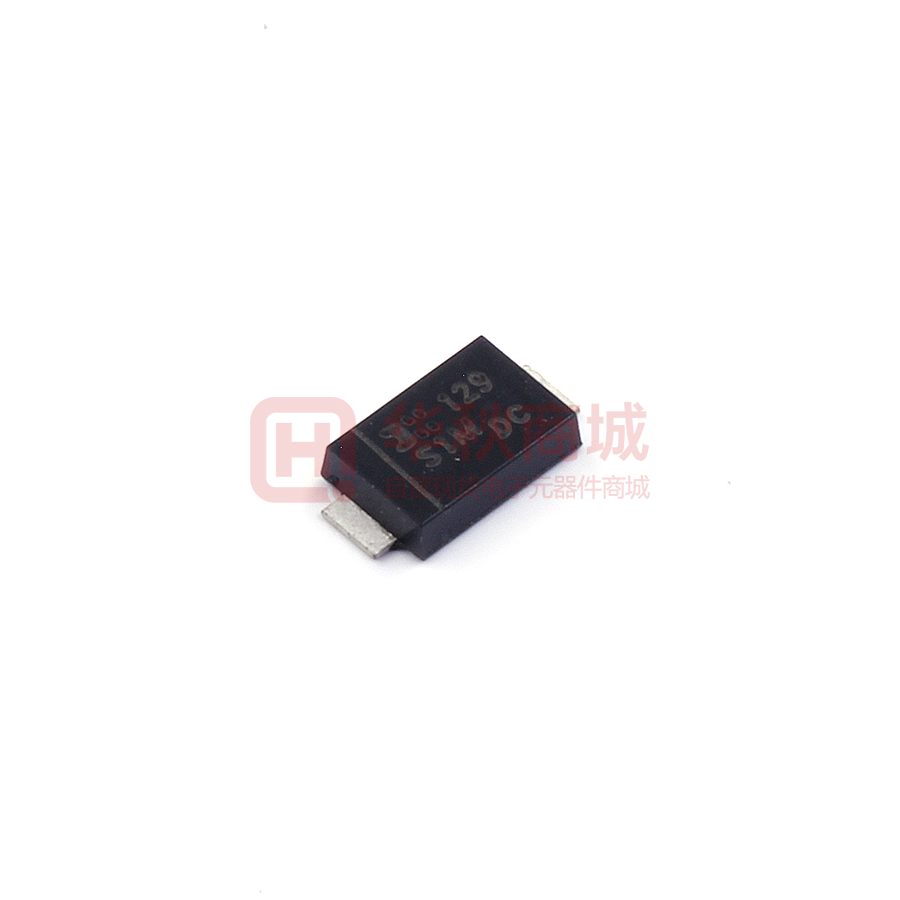

D-FLAT 扁平引线设计封装（5.6 mm x 2.95 mm x 1.10 mm（最高）） 可提升汽车子系统的热性能，实现外形更扁平的应用。
高反向击穿电压、高输出电流
凭借很高的反向击穿电压和输出电流，这些玻璃钝化型整流器非常适合高功率汽车应用
正向浪涌电流能力强，漏泄电流低
很高的正向浪涌过载额定值可确保应用更坚固耐用，并提高器件可靠性。 最高仅有 5 µA 的低漏泄电流提高了能效
汽车级 D-FLAT 系列高电压整流器应用
反向保护
开关功能（仅限 RS1JDFQ、US1JDFQ、US2JDFQ、RS1MDFQ 和 US1MDFQ）
阻断
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | US1MDFQ-13 | 快/超快恢复二极管-二极管 | ￥0.37750 | 在线订购 | |
 | | US2JDFQ-13 | 快/超快恢复二极管-二极管 | ￥0.70539 | 在线订购 | |
 | | US1JDFQ-13 | 快/超快恢复二极管-二极管 | ￥0.63210 | 在线订购 | |
 | | S1MDFQ-13 | 肖特基二极管-二极管 | 整流二极管 1KV 4.60 x 2.95mm SMT D-FLAT 1A | ￥1.13696 | 在线订购 |
| | RS1JDFQ-13 | 肖特基二极管-二极管 | ￥0.76214 | 在线订购 | |
| | RS1MDFQ-13 | 肖特基二极管-二极管 | ￥2.97745 | 在线订购 | |
| | S2KDFQ-13 | 桥式整流器/整流桥-二极管 | ￥3.16220 | 在线订购 |
