用于可编程逻辑控制器的 PA-N 系列继电器

来自 Panasonic 的这些纤薄型功率继电器(PA-N-Series Relays for Programmable Logic Controllers)适用于 PLC 和接口,符合 IEC 61010 增强型绝缘要求
发布时间:2018-06-14
Panasonic 作为继电器产品领域的全球领导者,推出其 PA-N 系列功率继电器。 PA-N 系列继电器的开发符合国际机电产品委员会 (IEC) 标准,并取得 Underwriters Laboratories (UL) Inc. 针对用于控制工厂生产设施的可编程逻辑控制器的标准认证。 PA-N 系列实现了 3,000 V 高击穿电压以及出色的抗冲击能力和低功耗特性。 这些器件帮助可编程逻辑控制器 (PLC) 制造商开发出兼容新标准的产品。 PA-N 系列产品适合在 250 VAC 和 30 VDC 下对不超过 5 A 的电流执行开关操作。 这些纤薄型 1-form-A 继电器符合新版 PLC 安全标准 (IEC 61010) 的增强型绝缘要求。
工厂中使用的工业设备需要安全可靠。 欧洲 IEC 标准和美国的 UL 标准进一步对 PLC 的安全要求作出更改,如提供更好的隔离能力,以防止发生意外。 PLC 制造商迫切需要开发出产品以满足新标准,同时寻找用于控制 PLC 输出的高度可靠、符合新标准的继电器。 为应对这些技术的发展,Panasonic 已修改 PA-N 系列继电器的内部结构,将其击穿电压由 2000 V 提升至 3000 V,以使该器件兼容新的标准。
用于可编程逻辑控制器的 PA-N 系列继电器特性
增强型绝缘规范:符合 IEC 61010 要求
符合 ANSI/ISA 12.12.01 规范
纤细的外形(5 mm (W) x 20 mm (D) x 12.5 mm(H)) 允许更高的密度安装
低工作功耗:110 mW
绝缘距离(触头和线圈之间):
净空:最小 5.29 mm
爬电距离:最小 5.35 mm
高浪涌击穿电压:6,000 V
高浪涌击穿电压:3,000 V
符合 RoHS/REACH 规范
UL/C-UL、TUV 认证
用于可编程逻辑控制器的 PA-N 系列继电器应用
工业和办公设备
测量设备
测试设备
用于可编程控制器的接口继电器
小型设备中的输出继电器,例如:
定时器
计数器
传感器
温度控制器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

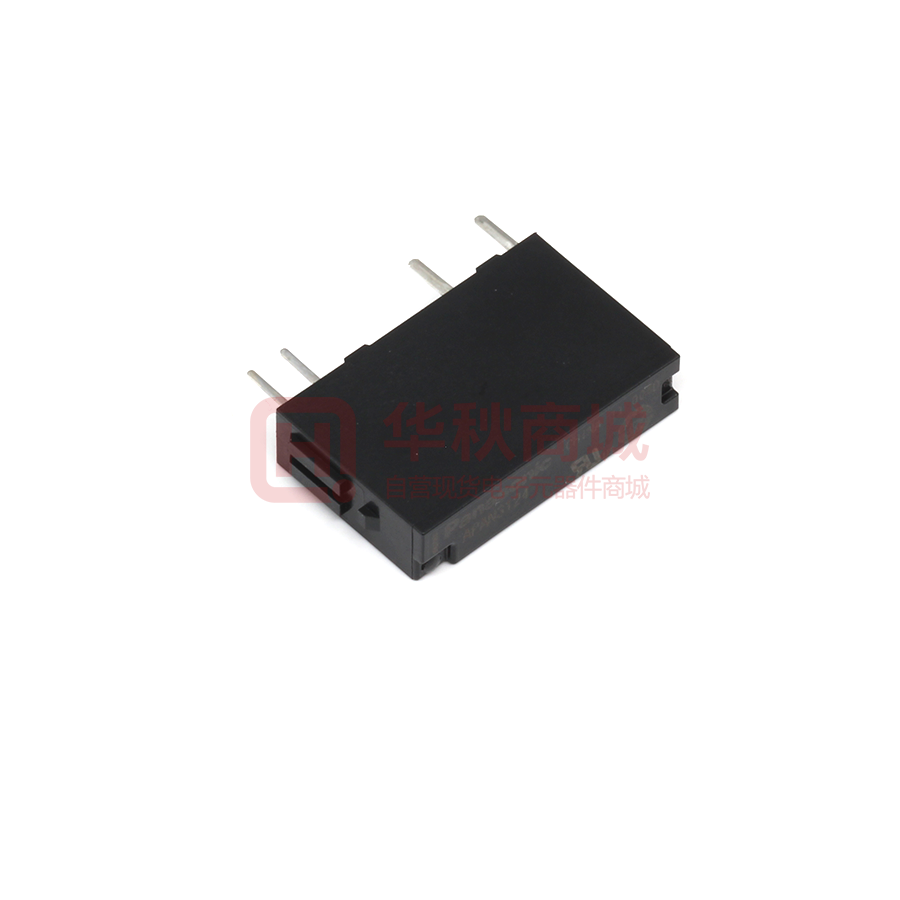

![]() | | APAN3112 | 功率继电器-继电器 | 12VDC 9.2mA 20.00 x 5.00mm | 在线订购 | |
| | APAN3109 | 功率继电器-继电器 | ¥49.94886 | 在线订购 | ||
| | APAN3106 | 功率继电器-继电器 | ¥49.94886 | 在线订购 | ||
| | APAN3103 | 功率继电器-继电器 | ¥48.19046 | 在线订购 | ||

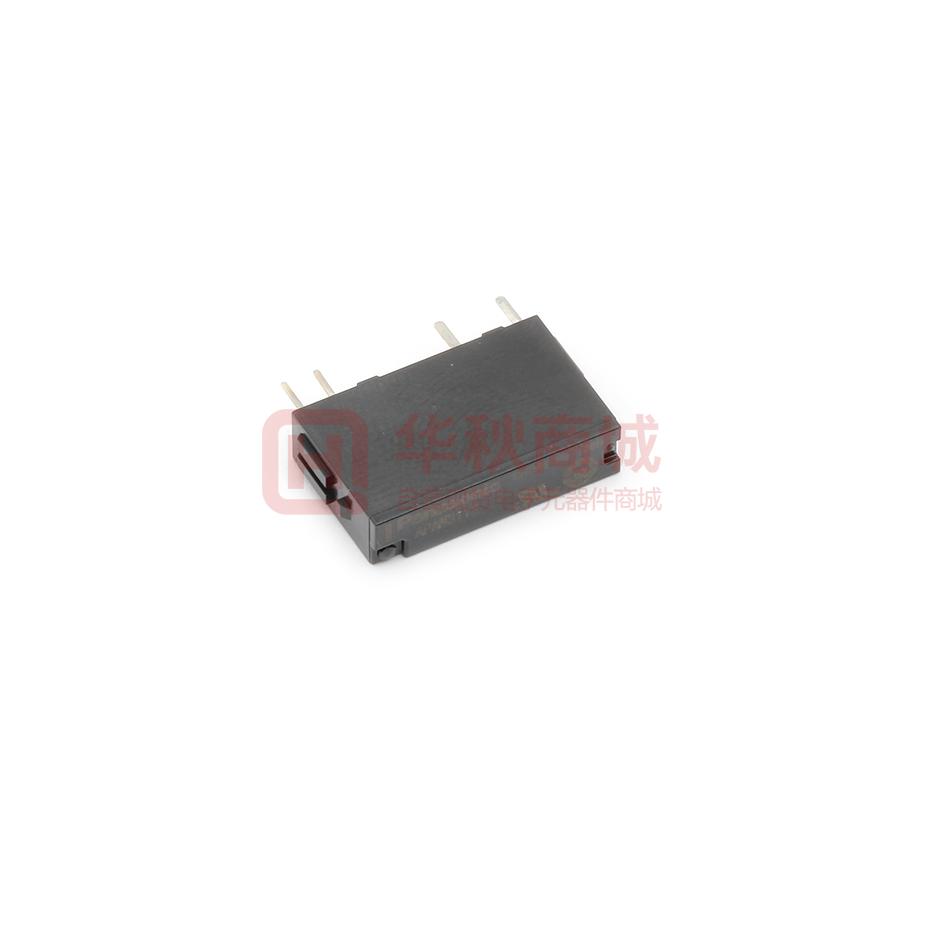

![]() | | APAN3105 | 功率继电器-继电器 | 功率继电器 SPST-NO 250V 110mW 5A DIP,20x5mm -40℃~+90℃ | 在线订购 | |
![]() | | APAN3124 | 功率继电器-继电器 | 功率继电器 SPST-NO 250V 110mW 5A DIP,20x5mm -40℃~+90℃ | 在线订购 | |
| | APAN314H | 功率继电器-继电器 | ¥49.94886 | 在线订购 | ||
| | APAN3118 | 功率继电器-继电器 | ¥49.94886 | 在线订购 |
