MAXREFDES150# Pocket IO™ 平台
Maxim 推出集成了 30 个 IO 的 MAXREFDES150# Pocket IO PLC 开发平台（MAXREFDES150# Pocket IO™ Platform）
发布时间：2018-06-14
PLC 设计工程师们面对着工业 4.0——制造和过程自动化第四次革命的巨大挑战，用户需要将更多的功能集成到更小的外壳中。在具有更高的 IO（输入/输出）密度和更小外形尺寸的同时，系统必须比以往任何时候都更高能效，从而让 PLC 不会过热，尤其是针对无法使用风扇和通风孔的应用。幸运的是，Maxim Integrated 利用其在不断发展的工业市场中的集成能力，为用户提供解决方案。
Maxim 的 Pocket IO 开发平台集成了 30 个 IO 参考设计。它包括四个模拟输入、一个模拟输出、八个数字输入、八个数字输出、两个 RS485（PROFIBUS 现场总线）、三个编码器电机控制端口和四个 IO-Link® 主控设备。Maxim 的 Pocket IO 技术演示平台展示了模拟集成如何以更小的基底面实现更低的散热性能和更高吞吐率。Pocket IO 通过 USB 或其自身的 Wi-Fi® 网络实现连接。借助广受欢迎、易于使用的开源 Arduino® 软件 IDE 平台，可开发在 Intel® Edison 上运行的代码。
MAXREFDES150# 内容
Pocket IO：在塑料外壳中叠放了 MAXREFDES150MAIN# 和 MAXREFDES150LED# 以及 Intel Edison
连接器连接板：MAXREFDES150ATACH#
40 针母到母电缆
USB A 至 micro-USB B 型电缆
AC-DC (24 VDC, 1 A) 电源，带适合当地的插座适配器
MAXREFDES150# Pocket IO™ 平台特性
两个模拟输入通道 ± 12 V、24 位 ADC
两个模拟输入通道 ± 24 mA、24 位 ADC
模拟输出通道 0 V 至 +12 V、16 位 DAC
八个数字输入通道；36 V（最大） 可配置为 IEC®.61131-2 标准的 1、2 和 3 型输入
八个数字输出通道；640 mA 高压侧开关或 640 mA 推挽式 (24 V)
两个 RS-485 COM 端口；高达 42 Mbps 的半双工数据速率
三个直流电机控制器：9 V 至 32 V，全桥 DC 电机驱动器，具有高达 2.5 A 的电机峰值电流（由单独电源供电）
用于 RS-422、HTL 或者 TTL 的三个增量编码器接口
四个 IO-Link 主机端口，带 M12 母头连接器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MAX5216BGUA+ | 数模转换器（DAC）-数据转换器 | IC DAC 16BIT V-OUT 8UMAX | ￥71.92023 | 在线订购 |
| | MAX5216GUA+ | 数模转换器（DAC）-数据转换器 | IC DAC 16BIT V-OUT 8UMAX | ￥104.93631 | 在线订购 |
 | | MAX14130FAEE+ | 数字隔离器-信号隔离器件及模块 | DGTLISO1KV16QSOP | 在线订购 | |
 | | MAX14504EWC+T | 模拟开关芯片-电子开关 | IC SWITCH DUAL SPDT 12WLP | ￥19.87769 | 在线订购 |
 | | MAX11254ATJ+ | 模数转换器（ADC）-数据转换器 | IC ADC 24BIT SIGMA-DELTA 32TQFN | ￥121.08873 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MAX14913AKN+ | 电源开关/负载开关-电源管理 | IC PWR DRIVER 1:8 56QFN | ￥186.02254 | 在线订购 |
 | | MAX31913AUI+ | 传感器及探测器接口芯片-接口及驱动芯片 | IC TXRX OCTAL DIGITAL INP TSSOP | ￥56.00455 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

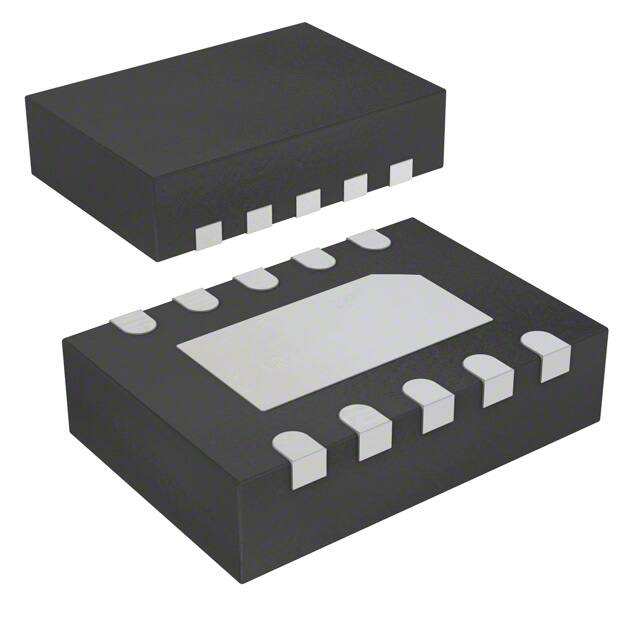

 | | MAX17502EATB+T | DC-DC电源芯片-电源管理 | IC REG BUCK 3.3V 1A 10TDFN | ￥15.23505 | 在线订购 |
 | | MAX17502HAUD+ | DC-DC电源芯片-电源管理 | IC REG BUCK ADJ 1A SYNC 14TSSOP | ￥46.03301 | 在线订购 |
 | | MAX17502FATB+T | DC-DC电源芯片-电源管理 | 降压 开关稳压器 5V 1 输出 1A TDFN10 裸露焊盘 | ￥7.03927 | 在线订购 |
_tmb.jpg) | | MAX17502EATB+ | DC-DC电源芯片-电源管理 | IC REG BUCK 3.3V 1A 10TDFN | 在线订购 | |
 | | MAX14588ETE+ | 过压/过流保护芯片-过压过流保护器件 | IC ADJ OV OC PROTECTOR 16TQFN | 在线订购 | |
| | MAX17681ATB+ | DC-DC电源芯片-电源管理 | ICREGBUCKISOADJSYNC10TDFN | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MAX14824GTG+ | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC TRANSCEIVER 1/1 24TQFN | ￥118.87818 | 在线订购 |
| | MAX14827AATG+ | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC TRANSCEIVER 2/2 24TQFN | ￥96.13001 | 在线订购 |
| | MAX14827ATG+ | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC TRANSCEIVER 2/2 24TQFN | ￥109.23316 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MAXREFDES150# | 开发板/评估板/验证板（废弃） | POCKETIOPLCREFERENCEDESIGN | ￥4947.58124 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

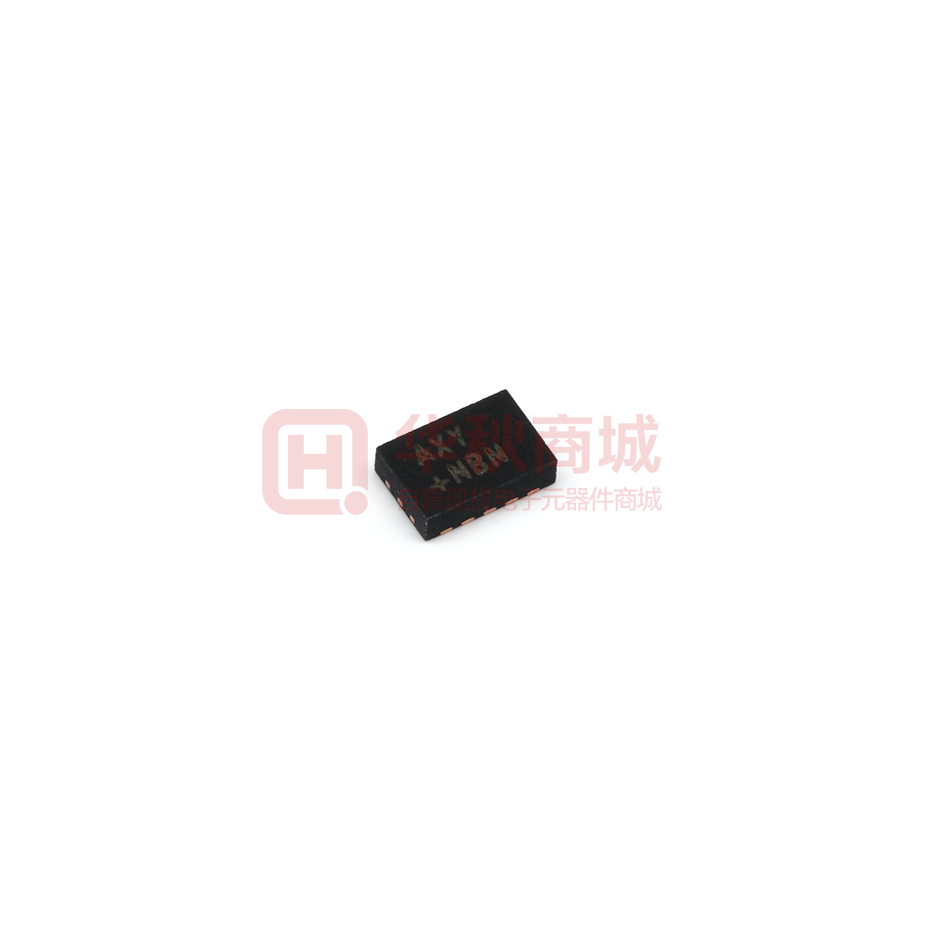

 | | MAX14870ETC+T | 电机驱动器及控制器-接口及驱动芯片 | IC MOTOR DRIVER 4.5V-36V 12TDFN | ￥25.92791 | 在线订购 |
| | MAX14890EATJ+T | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC RECEIVER 0/4 32TQFN | ￥53.56273 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MAX14783EEUA+ | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC TRANSCEIVER HALF 1/1 8UMAX | ￥59.44473 | 在线订购 |
 | | MAX3109ETJ+ | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC UART DUAL 32-TQFN | ￥161.53852 | 在线订购 |
 | | MAX14783EASA+ | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC TRANSCEIVER HALF 1/1 8SOIC | ￥70.53281 | 在线订购 |
| | MAX14783EGUA+ | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC TRANSCEIVER HALF 1/1 8UMAX | ￥70.84425 | 在线订购 |
