UCC21520 隔离式双通道栅极驱动器
Texas Instruments 提供其 UCC21520 5.7 kVRMS 隔离式双通道栅极驱动器（UCC21520, Isolated, Dual-Channel Gate Drivers），该器件结合了隔离和缓冲器驱动功能
发布时间：2018-06-14
Texas Instruments 的 UCC21520 是一款隔离式双通道栅极驱动器，具有 4 A 拉电流和 6 A 灌电流能力。 该器件设计用于驱动高达 5 MHz 的功率 MOSFET、IGBT 和 SiC MOSFET，具有一流的传播延迟和脉宽失真度。
输入侧通过一个 5.7 kVRMS 增强型隔离栅与两个输出驱动器隔离，且最小共模瞬态抗扰度 (CMTI) 为 100V/ns。 在两个次级侧驱动器之间具有内部功能性隔离能力，可支持高达 1500 VDC 的工作电压。
该驱动器可配置为两个低压侧驱动器、两个高压侧驱动器或一个空载时间 (DT) 可编程的半桥驱动器。 禁用引脚在设为高电平时可同时关断两个输出，此外，还允许该器件在悬空或接地时正常运行。 作为一种故障保护措施，初级侧逻辑故障时会将两个输出强制为低电平。
该器件接受高达 25 V 的 VDD 电源电压。3V 到 18V 的宽输入电压 VCCI 范围使得该驱动器适用于连接数字和模拟控制器。 所有电源电压引脚均具有欠压闭锁 (UVLO) 保护功能。
凭借上述所有高级特性，UCC21520 能够满足各类电源应用对于高效率、高电源密度和稳健性的需求
UCC21520 隔离式双通道栅极驱动器特性
通用：双路低压侧、双路高压侧或半桥驱动器
工作温度范围：-40 至 +125°C
开关参数：
19 ns 典型传播延迟
10 ns 最小脉冲宽度
5 ns 最大延迟匹配度
5 ns 最大脉宽失真度
共模瞬态抗扰度 (CMTI) 大于 100 V/ns
浪涌抗扰度高达 12.8 kV
隔离栅寿命多于 40 年
4A 峰值拉电流，6A 峰值灌电流输出
TTL 和 CMOS 兼容输入
3V 至 18V 输入 VCCI 范围，可连接数字和模拟控制器
高达 25V 的 VDD 输出驱动电源
5 VDD、8 VDD 和 12 VDD UVLO 选择
可进行编程的重叠和空载时间
抑制短于 5 ns 的输入脉冲和瞬态噪声
可针对电源排序快速禁用
符合行业标准的宽体 SOIC-16 (DW) 封装
安全相关及管理批准：
8000 VPK 隔离，符合 DIN V VDE V 0884-10 (VDE V0884-10):2006-12 标准（已计划）
符合 UL 1577 标准长达 1 分钟的 5700 VRMS 隔离要求
CSA 组件验收通知 5A，IEC 60950-1 和 IEC 60601-1 终端设备标准（已计划）
GB4943.1-2011 的 CQC 认证（已计划）
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | UCC21520EVM-286 | 开发板/评估板/验证板（废弃） | EVALBOARDFORUCC21520 | ￥333.01538 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

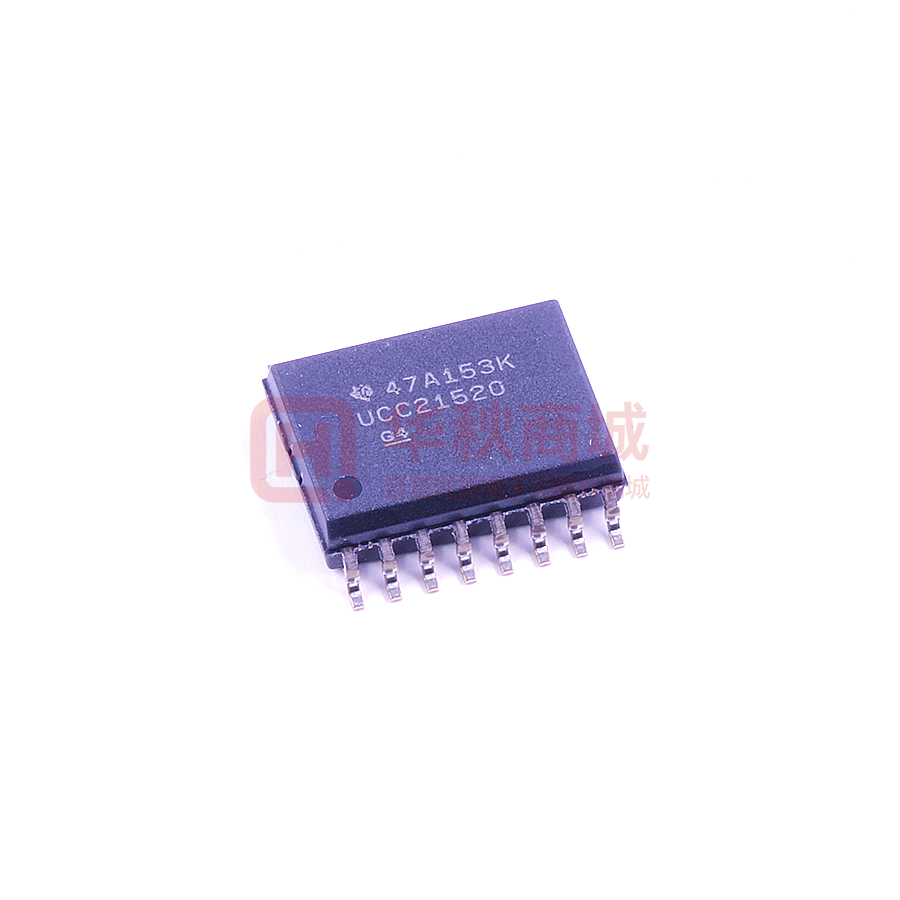

 | | UCC21520DWR | 栅极驱动-电源管理 | 栅极驱动 SOIC16_300MIL 2通道 5.7KVrms -40°C~+125°C | ￥40.59340 | 在线订购 |
_tmb.jpg) | | UCC21520DW | 隔离式栅极驱动器-信号隔离器件及模块 | UCC21520 4A/6A、5.7 kVrms 双通道隔离式栅极驱动器 | 在线订购 | |
| | UCC21520ADW | 隔离式栅极驱动器-信号隔离器件及模块 | ￥56.81991 | 在线订购 |
