DACx0004 数模转换器
Texas Instruments 提供 DACx0004 四通道、16 位、14 位和 12 位、缓冲式、电压输出数模转换器（DACx0004 Digital-to-Analog Converters）
发布时间：2018-06-14
Texas Instruments 的 DAC80004/70004/60004 (DACx0004) 是高精度、低功耗、电压输出、四通道数模转换器 (DAC)，其分辨率分别为 16 位、14 位和 12 位。 DACx0004 器件在设计上确保了单调性，且具有不到 1 LSB （最大值）的出色线性度。 DAC 的基准输入采用专用基准缓冲器进行内部缓冲。
DACx0004 器件集成了上电复位电路，可确保 DAC 输出在上电时处于零位或中位（具体取决于 POR 引脚的状态），并保持这个状态直到有效代码写入该器件。 这些器件的电流消耗非常低，只有 每通道 1 mA，因此非常适合电池供电型便携设备。 这些器件还带有省电功能，5 V 时电流消耗可减少至 3 µA（典型值）。
DACx0004 器件使用工作时钟速率高达 50 MHz 的多功能 4 线或 3 线串行接口。 DACx0004 器件还包括一个 SDO 引脚，可通过菊花链形式连接多个器件。 该接口兼容标准 SPI™、QSPI™、Microwire 和数字信号处理器 (DSP) 接口。 DACx0004 器件采用易于装配的 14 引脚 TSSOP 封装或超小型 14 引脚 VSON 封装，且具有 -40°C 至 125°C 的完全指定扩展工业温度范围。
DACx0004 数模转换器特性
真正的 16 位性能：1 LSB INL/DNL（最大值）
超低毛刺能耗：1 nV-s
宽供电范围：2.7V 至 5.5V
具有轨至轨运算的输出缓冲器
电流消耗：1 mA/通道
50 MHz、4 或 3 线 SPI 兼容接口
用于回读和菊花链的 SDO 引脚
上电复位至零位或中位
温度范围：-40°C 至 125°C
多种封装：

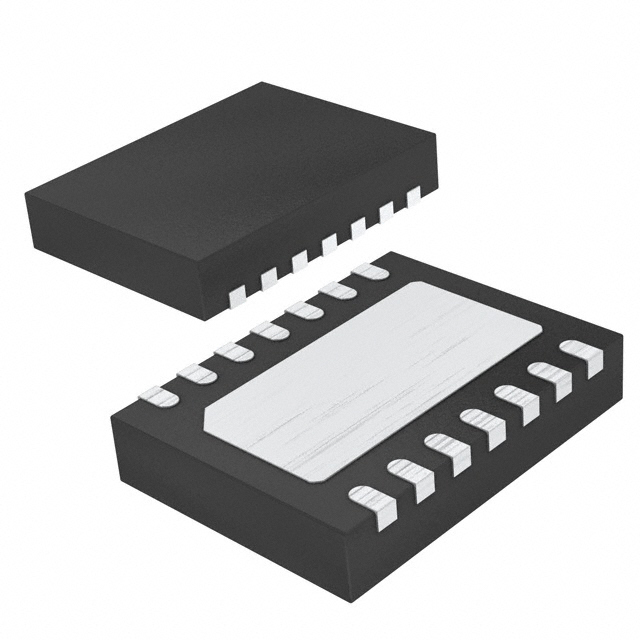

微小型 14 引脚 VSON
14 引脚 TSSOP
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DAC80004IDMDT | 数模转换器（DAC）-数据转换器 | 16位高精度、低功耗、电压输出、四通道数模转换器。 | ￥138.10301 | 在线订购 |
 | | DAC80004IPW | 数模转换器（DAC）-数据转换器 | 16位高精度、低功耗、电压输出、四通道数模转换器。 | ￥205.48494 | 在线订购 |
| | DAC60004IDMDT | 数模转换器（DAC）-数据转换器 | 12位高精度、低功耗、电压输出、四通道数模转换器。 | ￥67.47296 | 在线订购 |
 | | DAC70004IDMDT | 数模转换器（DAC）-数据转换器 | 14位高精度、低功耗、电压输出、四通道数模转换器。 | ￥91.77453 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

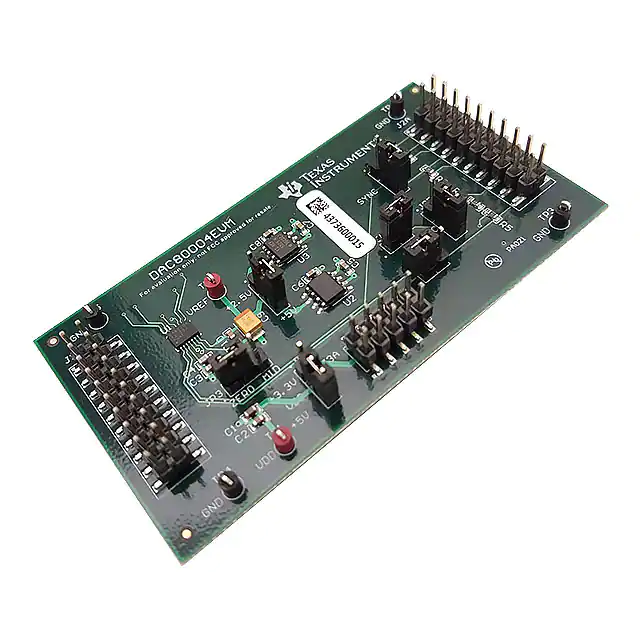

 | | DAC80004EVM | 开发板/评估板/验证板-开发板/套件/编程器 | ￥578.18697 | 在线订购 |
