Nano-Fit™ 电源连接器
Molex 的 Nano-Fit™ 电源连接器（Nano-Fit™ Power Connectors）提供具有完全保护功能、采用小型封装的针座端子
发布时间：2018-06-14
电源应用的客户面临着采用裸露端子、连接器易受损坏的针座和占用较大空间的隔离式针座之间的决择。 Molex 的紧凑型 Nano-Fit 连接器为设计工程师提供采用小型封装、完全保护的针座端子。 设计工程师面临的另一项挑战是在一块 PCB 上使用具有相同电路尺寸的多个针座。 由于可能会将插座配接至错误的针座，这会使情况更加复杂化。 Nano-Fit 连接器具有不同的机械键控选项，使客户能够减少交叉配接的风险，同时借助颜色编码逻辑提高了装配速度。
Nano-Fit™ 电源连接器特性
市场上最小的全隔离式针座
可提供高达 69%的 PCB 空间节省
多个机械键控和颜色编码选择
同一电路允许使用多个连接器，几乎没有交叉配接的可能性
彩色编码为正确配接连接器提供了视觉指示，可加快装配速度
可选端子定位保证 (TPA) 固定器
确保端子完全位于外壳内，减小端子回退的几率
可在主保持功能器件失效的情况下仍能使端子保持原位
低配接力端子
对于高电路应用，可减缓操作员疲劳，提高装配质量
可靠锁定外壳，采用防钩挂设计
可确保配接的连接器组件不会意外脱开
配接的同时发出咔哒声，可防止闩锁因电线钩挂而受损
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 1053002200 | 胶壳端子-连接器 | Nano-Fit 压接母端子，22-20AWG, 镀金 | ￥0.39270 | 在线订购 |
| | 1053002200 | 胶壳端子-连接器 | Nano-Fit 压接母端子，22-20AWG, 镀金 | ￥0.39270 | 在线订购 |
 | | 1053001200 | 胶壳端子-连接器 | 镀金压线端子 | ￥0.34320 | 在线订购 |
| | 1053001200 | 胶壳端子-连接器 | 镀金压线端子 | ￥0.34320 | 在线订购 |

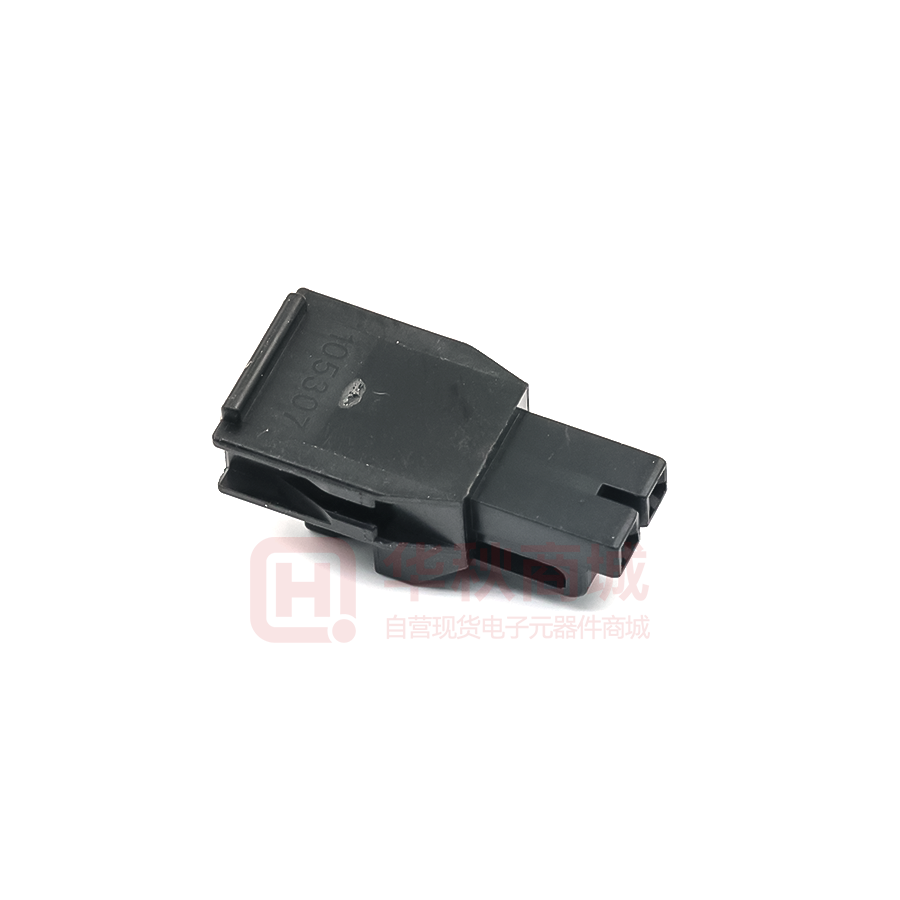

 | | 1053071202 | 胶壳及附件-连接器 | 纳米适配插座外壳，TPA功能，2.50mm间距，单排，2个电路，黑色，灼热线功能 | ￥0.85558 | 在线订购 |
 | | 1053081204 | 胶壳及附件-连接器 | NANOFITRCPTHSGDLR4CKTTPABL | ￥1.00760 | 在线订购 |
 | | 1053071203 | 胶壳及附件-连接器 | ￥0.95810 | 在线订购 | |

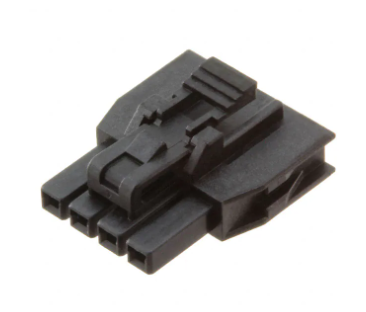

 | | 1053071204 | 胶壳及附件-连接器 | Nano-Fit插座外壳，支持TPA，2.50mm间距，单排，4路，黑色，支持电热丝 | ￥1.14240 | 在线订购 |
 | | 1053071206 | 胶壳及附件-连接器 | ￥1.75780 | 在线订购 | |
 | | 1053081208 | 胶壳及附件-连接器 | 胶壳及附件 8Pin(2x4) P=2.5mm | ￥1.23860 | 在线订购 |
 | | 1053081206 | 胶壳及附件-连接器 | ￥1.07250 | 在线订购 | |
 | | 1053091202 | 线对板针座-连接器 | 线对板针座 1x2P 插件 间距:2.5mm | ￥3.39460 | 在线订购 |
 | | 1053091203 | 线对板针座-连接器 | 线对板针座 1x3P 直插 间距:2.5mm | ￥3.35500 | 在线订购 |
 | | 1053091204 | 线对板针座-连接器 | Nano-Fit 板端针座，直插，4pin，镀金，黑色 | ￥6.38000 | 在线订购 |
 | | 1053101204 | 线对板针座-连接器 | 线对板针座 2x2P 插件 间距:2.5mm | ￥15.05797 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

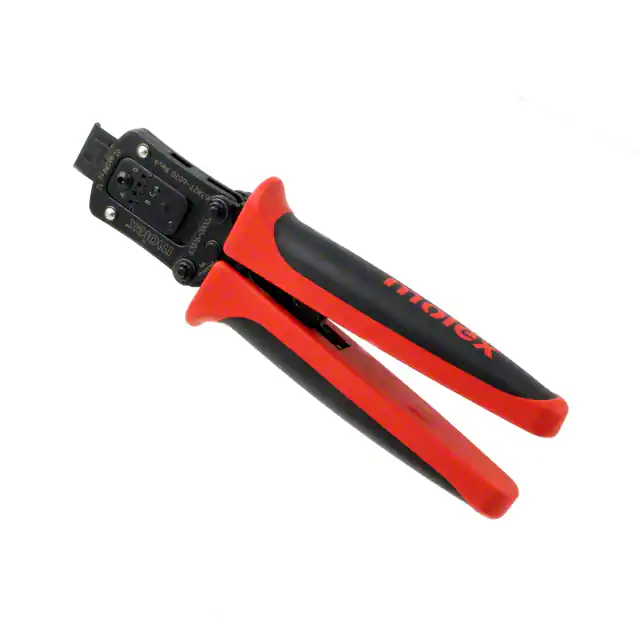

 | | 0638276000 | 压线工具-工具 | TOOL HAND CRIMPER 105300 SIDE | ￥5269.07247 | 在线订购 |
| | 0638275600 | 压线工具-工具 | TOOLHANDCRIMPER105300SIDE | ￥5407.36653 | 在线订购 |
 | | 0638244600 | 配件及其它-工具 | EXTRACT 20-26AWG NANO-FIT TERM | ￥442.02199 | 在线订购 |
