TPS65217 电源管理 IC
Texas Instruments 提供适用于电池供电型系统的 TPS65217 单片电源管理 IC （TPS65217 Power Management ICs）
发布时间：2018-06-14
Texas Instruments TPS65217 是单芯片电源管理 IC，专为支持便携式应用和 5 V 非便携式应用而设计。 这些器件具有用于单芯锂离子电池和锂聚合物电池的线性电池充电器、一个双输入电源路径、三个降压转换器、四个 LDO 和一款高能效升压转换器，能为 2 个灯串供电（每串多达 10 个 LED）。 该系统能以下面任意组合供电：USB 端口、5 V AC 适配器或锂离子电池。 这些器件的额定工作温度范围为 -40°C 至 105°C，因而适用于工业应用。 三个高能效 2.25 MHz 降压转换器可为系统提供内核电压及存储器和 I/O 电压。
TPS65217 电源管理 IC特性
充电器/电源路径
电源路径上 2 A 输出电流
线性充电器
700 mA 最大充电电流
20 V 容差 USB 和 AC 输入
热调节，安全定时器
温度检测输入
接口
I2C 接口（地址 0x24）
受密码保护的 I2C 寄存器
降压转换器（DCDC1,2,3）
三个降压转换器，集成开关FET
2.25 MHz固定频率操作
轻载电流时的省电模式
PWM模式下的输出电压精度为±2.0％
最低压差的100％占空比
每个转换器典型的15μA静态
禁用时被动放电至地面
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

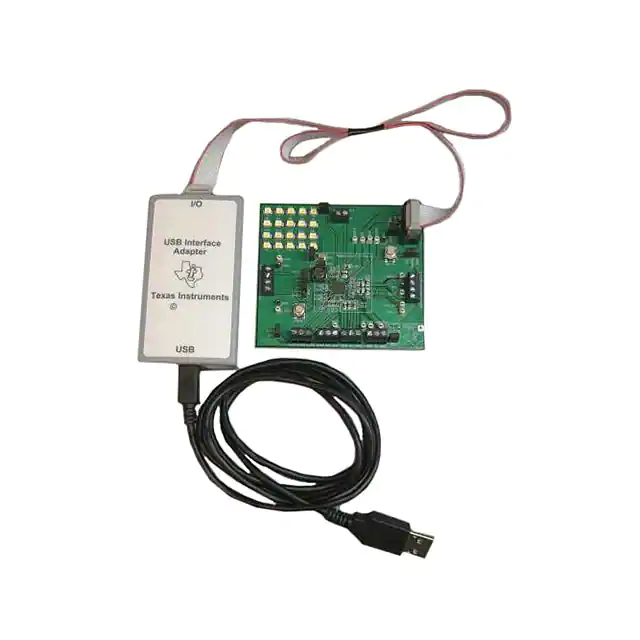

 | | TPS65217AEVM | 开发板/评估板/验证板（废弃） | EVAL MODULE FOR TPS65217A | 在线订购 | |
 | | TPS65217CEVM | 开发板/评估板/验证板（废弃） | EVAL MODULE FOR TPS65217C | ￥907.79408 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS65217CRSLR | 专用电源管理IC-电源管理 | 用于电池供电系统的单片PMIC | ￥12.48180 | 在线订购 |
 | | TPS65217DRSLR | 专用电源管理IC-电源管理 | TPS65217 具有 3 个直流/直流转换器、4 个 LDO、线性电池充电器和白光 LED 驱动器的电源管理 IC (PMIC) | ￥12.18140 | 在线订购 |
| | TPS65217BRSLT | LED/照明驱动器-电源管理 | TPS65217 具有 3 个直流/直流转换器、4 个 LDO、线性电池充电器和白光 LED 驱动器的电源管理 IC (PMIC) | ￥33.68809 | 在线订购 |
| | TPS65217CRSLT | 专用电源管理IC-电源管理 | TPS65217 具有 3 个直流/直流转换器、4 个 LDO、线性电池充电器和白光 LED 驱动器的电源管理 IC (PMIC) | ￥42.65513 | 在线订购 |
| | TPS65217DRSLT | 专用电源管理IC-电源管理 | TPS65217 具有 3 个直流/直流转换器、4 个 LDO、线性电池充电器和白光 LED 驱动器的电源管理 IC (PMIC) | ￥41.29336 | 在线订购 |
| | TPS65217ARSLT | 专用电源管理IC-电源管理 | TPS65217 具有 3 个直流/直流转换器、4 个 LDO、线性电池充电器和白光 LED 驱动器的电源管理 IC (PMIC) | 在线订购 | |
| | TPS65217BRSLR | 专用电源管理IC-电源管理 | TPS65217 具有 3 个直流/直流转换器、4 个 LDO、线性电池充电器和白光 LED 驱动器的电源管理 IC (PMIC) | ￥24.40800 | 在线订购 |
| | TPS65217ARSLR | 专用电源管理IC-电源管理 | TPS65217 具有 3 个直流/直流转换器、4 个 LDO、线性电池充电器和白光 LED 驱动器的电源管理 IC (PMIC) | 在线订购 |
