AH337x 和 AH338x 高压霍尔效应单极开关
Diodes 的 AH337x 和 AH338x 单极开关（AH337x and AH338x High Voltage Hall-Effect Unipolar Switches）具有高性能和可靠性，适合家电和工业应用
发布时间：2018-06-14
Diodes 的 AH337x 和 AH338x 是高压、高性能霍尔效应单极开关，工作电压为 3 V 至 28 V，适用于 -40 °C 至 +125 °C 宽温度范围。
AH337x 和 AH338x 系列产品具有斩波稳定结构和内部带隙稳压器，为内部电路提供温度补偿输入，在整个工作范围内实现解决方案的可靠性能。 在坚固耐用性和保护方面，该器件带有反向阻流二极管，且供电端具有齐纳箝位。 输出端具有过流限制和齐纳箝位。
AH337x 具有开漏输出，AH338x 具有上拉电阻内部输出。 器件附近存在足够强度的南极磁极 (> Bop) 时，其输出将导通。 附近磁通密度 (B) 低于其释放点 (Brp) 时，输出关断。 受到北极磁场或无磁场时，其输出将保持断开。
SOT23 与 SC59 封装的磁性工作和释放方向相反。 SOT23 和 SIP-3 封装均要求标记侧获得南极磁场来导通，而 SC59 则需要在无标记侧获得南极磁场来实现相同效果。
AH337x 和 AH338x 高压霍尔效应单极开关特性
霍尔性能 / 霍尔效应单极范围
4 种灵敏度选择，具有严格的工作窗口容差（较少的磁场扩散）；开关点的温度系数低
在整个工作范围内具有指定的磁特性
高带宽 10 µs 快速“上电”（典型值）、3.75 µs 响应时间（典型值）
稳定、可靠、坚固耐用
斩波器稳定结构设计，实现了最小的开关点漂移
优异的温度和电源线路稳定性
输入和输出箝位，带输出限流
32 V 反向电流保护
ESD (HBM) 额定值高：6 kV
产品灵活性
设计应用广泛：3 V 至 28 V、-40°C 至 +125°C
行业标准 SOT23、SC59 和 SIP-3 封装选择，且 SC59 封装提供反向工作磁极性选择
开漏输出能提高上拉灵活性，或者内部上拉使集成度更高（减少了元件）
AH337x 和 AH338x 高压霍尔效应单极开关应用
消费类和工业应用的位置和接近检测
12 V 打开和关闭检测
液位检测
流量表
非接触式开关
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

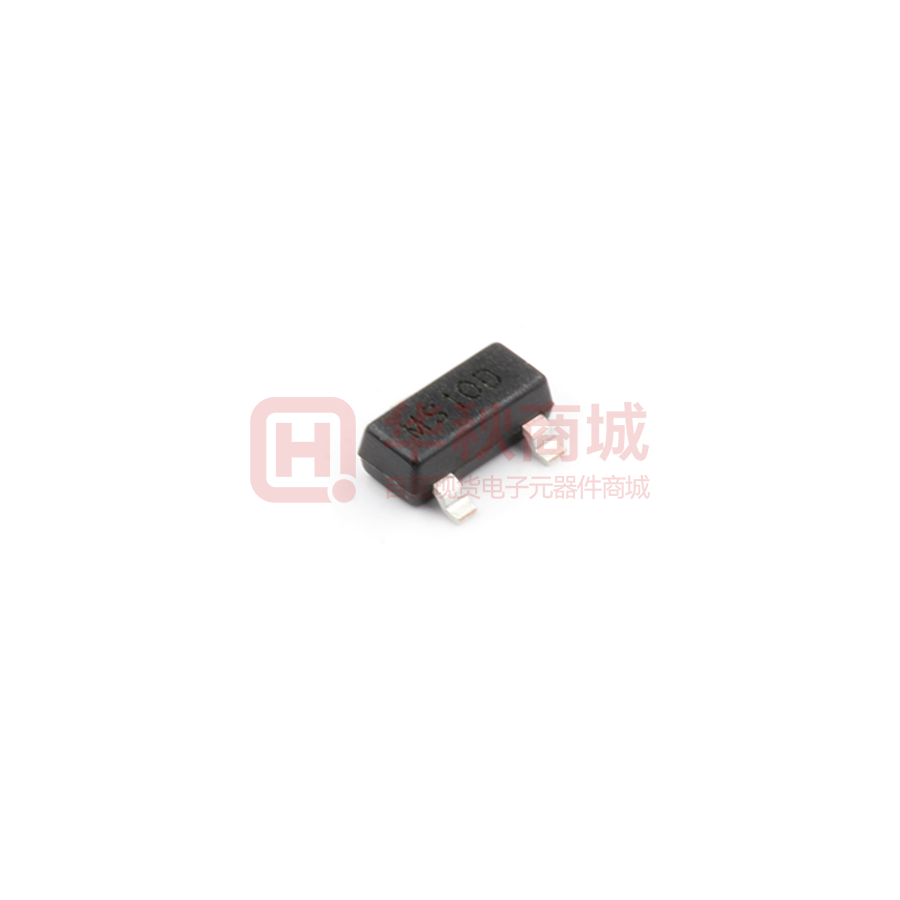

 | | AH3373-SA-7 | 霍尔开关-传感器 | ￥2.18876 | 在线订购 | |
 | | AH3372-SA-7 | 霍尔开关-传感器 | 28V开路单极霍尔开关 | ￥1.81142 | 在线订购 |
 | | AH3376-SA-7 | 霍尔开关-传感器 | 在线订购 | ||
 | | AH3377-SA-7 | 霍尔开关-传感器 | ￥2.17152 | 在线订购 | |
| | AH3382-SA-7 | 霍尔开关-传感器 | 在线订购 |
