LT8640/LT8643 同步降压稳压器
Analog Devices 具有 2.5 µ A 静态电流、采用 Silent Switcher® 2 架构的 42 V、6 A 同步降压型稳压器（LT8640/LT8643 Synchronous Step-Down Regulator）
发布时间：2018-06-14
Power by Linear / Analog Devices 的 LT8640 和 LT8643 同步降压稳压器采用第二代 Silent Switcher 架构，设计用于最大限度减少 EMI/EMC，同时在高开关频率下实现高能效。这包括集成了旁路电容器，用来优化所有的内部快速电流回路，并通过降低布局灵敏度来更轻松地实现显著 EMI 性能。这一性能使 LT8640 和 LT8643 成为噪声敏感型应用和环境中的理想器件。
快速、洁净、低过冲开关沿让该器件即使在高开关频率下也能高效运行，因此能实现较小的总体解决方案尺寸。凭借峰值电流模式控制以及 30 ns 最短导通时间，即使在高开关频率下也能实现高降压比。
猝发工作模式实现了超低待机电流消耗，强制式连续导通模式可在整个输出负载范围控制频率谐波，而扩频工作模式可进一步减少 EMI/EMC 辐射。通过 TR/SS 引脚可访问软启动和跟踪功能，并可以使用 EN/UV 引脚设置输入电压 UVLO 的阈值。利用 CLKOUT 引脚可以使其它稳压器与 LT8640 和 LT8643 同步。
LT8640/LT8643 同步降压稳压器特性
Silent Switcher 2 架构
在任何 PCB 上实现超低 EMI/EMC 辐射
消除了 PCB 布局灵敏度
内部旁路电容器减少了辐射式 EMI
可选扩频调制
高频、高能效
1 MHz、12 VIN 至 5 VOUT 时能效达 96%
2 MHz、12 VIN 至 5 VOUT 时能效达 95%
宽输入电压范围：3.4 V 至 42 V
6 A 最高连续输出，7 A 峰值输出
超低静态电流 Burst Mode®（触发模式）工行
2.5 μA IQ，将 12 VIN 调节至 3.3 VOUT
输出纹波 < 10 mVP-P
快速最短导通时间：30 ns
所有条件下具有低压差：1 A 时 100 mV
强迫连续模式
过载条件下能安全承受电感器饱和
可调节、可同步：200 kHz 至 3 MHz
输出软启动和跟踪
LT8640/LT8643 同步降压稳压器应用
汽车和工业电源
通用降压应用
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DC2202A | 开发板/评估板/验证板-开发板/套件/编程器 | LT8640 - DC/DC，步降 1，非隔离 输出评估板 | 在线订购 | |
 | | DC2530A | 开发板/评估板/验证板-开发板/套件/编程器 | LT8640S Silent Switcher®2 DC/DC，步降 1，非隔离 输出评估板 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

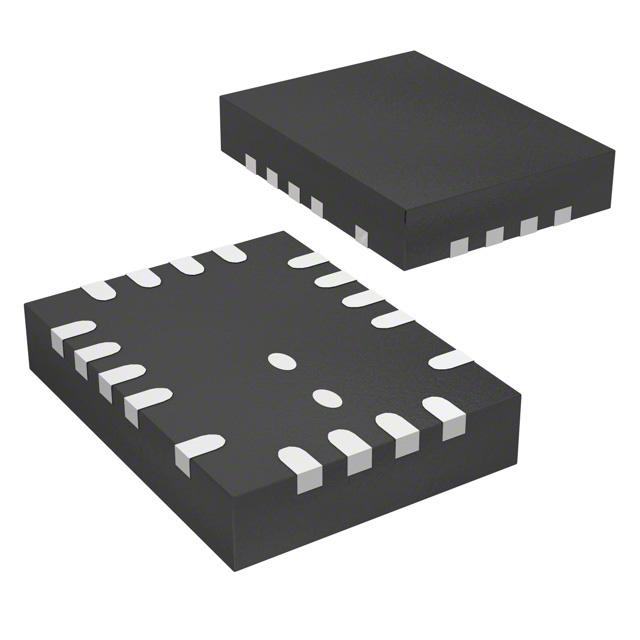

 | | LT8640HUDC#PBF | DC-DC电源芯片-电源管理 | 降压 开关稳压器 IC 正 可调式 0.97V 1 输出 5A 20-WFQFN，18 引线，裸露焊盘 | 在线订购 | |
| | LT8640EUDC-1#TRPBF | DC-DC电源芯片-电源管理 | 降压 开关稳压器 IC 正 可调式 0.97V 1 输出 5A 20-WFQFN，18 引线，裸露焊盘 | 在线订购 | |
| | LT8640HUDC#TRPBF | DC-DC电源芯片-电源管理 | 降压 开关稳压器 IC 正 可调式 0.97V 1 输出 5A 20-WFQFN，18 引线，裸露焊盘 | 在线订购 | |
 | | LT8640EUDC#PBF | DC-DC电源芯片-电源管理 | 具有2.5μA静态电流的42V、5A同步降压型超低噪声开关稳压器 | 在线订购 | |
| | LT8640EUDC-1#PBF | DC-DC电源芯片-电源管理 | 降压 开关稳压器 0.97~42V 5A QFN20 裸露焊盘 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LT8643SEV#PBF | DC-DC电源芯片-电源管理 | 降压 开关稳压器 IC 正 可调式 0.97V 1 输出 6A 24-TFQFN 裸露焊盘 | 在线订购 | |
| | LT8643SIV#PBF | DC-DC电源芯片-电源管理 | LT8643SIV#PBF | 在线订购 |
