S32K1 MCU 产品组合的 S32K144EVB 评估板
NXP 提供其 S32K144EVB 评估板(S32K144EVB Eval Board for S32K1 MCU Portfolio),用于 SK32K1 汽车 MCU 的快速应用原型开发
发布时间:2018-06-14
NXP S32K144EVB 评估板为通过 AEC-Q100 鉴定的 S32K144 系列 MCU 的原型开发演示提供了一种低成本平台。该板采用灵活的电源选择,以及易于使用的针座引脚,用于访问 ARM Cortex-M4F 512 KB 闪存 MCU。所有系列成员均按照 ISO 26262 标准设计,通过 AEC-Q100 认证,工作温度高达 125 °C,具备 NXP 产品长期供应计划至少 15 年的供货保障。
S32K1 MCU 产品组合的 S32K144EVB 评估板特性
S32K144EVB 评估板特性
小型化
片载 CAN、LIN、UART/SCI 连接功能
兼容 Arduino™ UNO 封装,支持“扩展板”的扩展
集成的 SBC (UJA1169) 和 LIN (TJA1027) 物理层硬件
易于访问 MCU I/O 针座引脚,便于原型开发
电位器、RGB LED、两个触摸板和 2 个按钮
集成开放式标准串行和调试适配器 (OpenSDA),支持多个业内标准调试接口
灵活电源选择 – microUSB 或者外部 12 V 电源
S32K144 组合特性
高性能 ARM Cortex-M4F 高达 112 MHz,IEEE-754 浮点单元 (FPU)
软件友好架构
512 KB 闪存和 64 KB RAM,均带 ECC、4 KB EEPROM (FlexMemory)
独立的 CPU 和外设时钟
外部 8 MHz 至 40 MHz 晶体振荡器或谐振器
最高 DC - 60 MHz 外部方波输入时钟频率
内部时钟基准
连接和通信
3 个 ISO 11898-7 规范 FlexCAN 控制器。一个控制器具有灵活的数据 (FD) 速率支持,2 Mb/s 正常模式和 8 Mb/s 编程模式,64 字节消息有效载荷。适用于专用的 CAN-FD 网络或混合 CAN/CAN-FD 网络
加密服务引擎精简 (CSEc) 硬件安全
专用的安全协处理器
SHE 规格兼容
低功耗
低漏泄电流 90 nm TFS 技术
多个低功耗工作模式和 IRC 组合 - 运行、超低功耗运行 (VLPR)、停止、超低功耗停止 (VLP), 在 25 °C VLPS 模式下电流消耗低至 29 µA,恢复时间为 5 µs。在所有功率模式下所有寄存器内容都得到保留
模拟和定时
2 x 16 通道 12 位 ADC 1 Msps,模拟比较器
4 x 8 通道 16 位灵活定时器 - IC/OC/PWM 模式,故障检测,死区时间插入,正交解码
低功耗定时器、实时时钟、可编程延时模块,用于模拟/定时器模块触发
电压范围:2.7 V 至 5.5 V
安全密钥存储、AES-128 加密和解密、基于加密的消息验证代码 (CMAC) 算法、安全引导功能
S32K1 MCU 产品组合的 S32K144EVB 评估板应用
汽车应用
车身控制
气候控制 (HVAC)
窗/门/天窗
尾气处理
PMSM/BLDC 电机控制
动力系统辅助芯片
被动安全,驻车辅助
防盗控制系统、触摸感应
安全、摩托车 CDI/EFI
电池管理
泵/风扇控制器、气囊
信息娱乐系统连接模块
非汽车应用
工业自动化和检测
航空电子、医疗
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

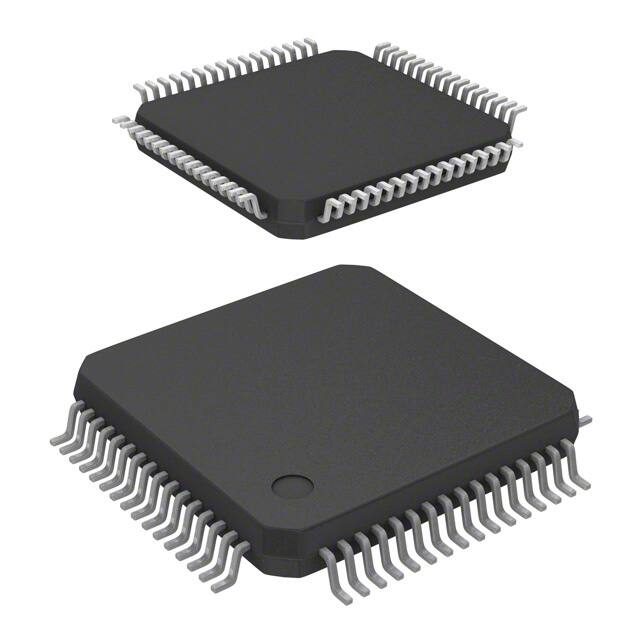

| PS32K144UAT0VLHA | 其它微处理器-单片机/ARM/DSP | IC MCU 32BIT 512KB FLASH 64LQFP | 在线订购 | ||
| PS32K144UAT0VLLA | 线性 - 比较器 | IC MCU 32BIT 512KB FLASH 100LQFP | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| S32K144EVB-Q100X | MCU,DSP-嵌入式-开发套件/万能板/PCB板-开发板/套件/编程器 | S32K144EVALUATIONBOARD | 在线订购 |
