LTM2893/LTM2895 SPI μModule® 隔离器

Linear Technology 的 100 MHz SPI 隔离器(LTM2893/LTM2895 SPI μModule® Isolators)有助于实现快速数据转换器
发布时间:2018-06-14
LTM2893 和 LTM2895 高速、隔离式 μModule(微模块)SPI 接口来自 Linear Technology,这些器件具有 ADC 控制信号。LTM2893 针对隔离 1 Msps、高分辨率 18 位 SAR ADC 进行了优化,例如 LTC2338 和类似的产品家族,而且该器件能连接大多数通用 ADC。LTM2895 与 DAC 以及具有节点 (0, 0) SPI 接口的通用型 DAC 配套使用。LTM2893-1 针对隔离 LTC2348 和类似的同步采样 ADC 家族进行了优化,后者要求在 ADC 中写入配置设定值。LTM2893 可隔离转换启动、实施信号采样,并具有非常低的孔径抖动 (30ps) 和低延迟 (20ns)。
接口实现了快速吞吐速率和无周期延迟,使 LTM2893 和 LTM2895 成为众多应用的理想选择。LTM2893 具有一个高速 SPI 兼容型串行端口,可支持 1.71V 至 5.5V 逻辑电压,并能针对具有 8 至 32 位 SPI 字长的 ADC 进行配置。另外,该器件还可隔离用于控制模拟多路复用器或增益设定值的三个选择信号(SA、SB、SC)。
隔离栅可耐受逻辑接口与 LTM2893 的隔离侧之间电压地的很大变化。在速度高于 50kV/μs 的电压瞬变过程中能保持不间断通信。
LTM2893/LTM2895 SPI μModule® 隔离器特性
LTM2893 特性
隔离接口:6000 VRMS,持续 1 分钟
U-CSA 认证申请中
100 MHz SPI 兼容型 I/O
可配置 SPI 字长:8 - 32 位
低抖动转换启动 (30 psRMS)
支持同步采样 ADC
只读 (LTM2893)、读/写 (LTM2893-1)
三个隔离式多路复用器选择信号
1.71 V 至 5.5 V I/O 电压
3 V 至 5.5 V 电源电压
抗高共模瞬态能力
15 mm × 6.25 mm BGA 封装
LTM2895 特性
隔离接口:6000 VRMS,持续 1 分钟
UL-CSA-IEC 认证申请中
100 MHz SPI 兼容型 I/O
可配置 SPI 字长:8 - 32 位
支持两个隔离式芯片选择
下降沿敏感型低抖动 LOAD
三个隔离式控制和多路复用器信号
1.71 V 至 5.5 V I/O 电压
3 V 至 5.5 V 电源电压
抗高共模瞬态能力
15 mm × 6.25 mm BGA 封装
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | DC2405A | 评估和演示板和套件-开发板/套件/编程器 | LTM2893 数字隔离器 接口 评估板 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

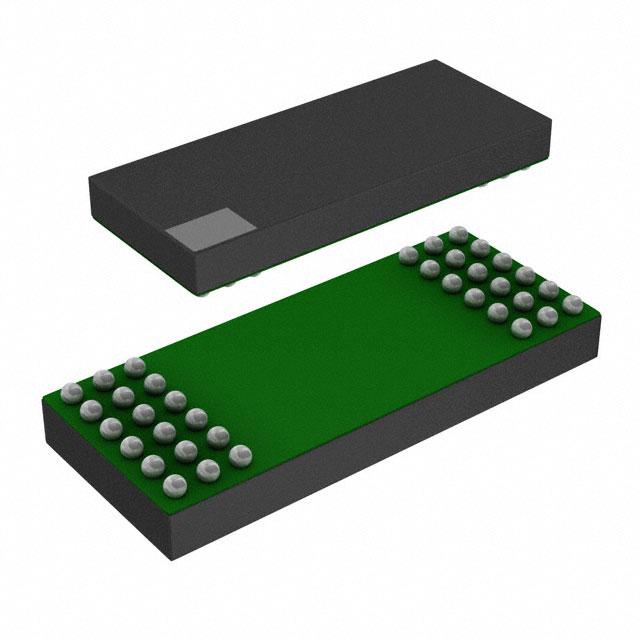

![]() | | LTM2893IY-1#PBF | 数字隔离器-信号隔离器件及模块 | SPI 数字隔离器 6000Vrms 10 通道 100Mbps 50kV/µs CMTI 36-BGA | 在线订购 | |
![]() | | LTM2893IY#PBF | 数字隔离器-信号隔离器件及模块 | SPI 数字隔离器 6000Vrms 9 通道 100Mbps 50kV/µs CMTI 36-BGA | 在线订购 | |
![]() | | LTM2893CY-1#PBF | 数字隔离器-信号隔离器件及模块 | SPI 数字隔离器 6000Vrms 10 通道 100Mbps 50kV/µs CMTI 36-BGA | 在线订购 | |
![]() | | LTM2893CY#PBF | 数字隔离器-信号隔离器件及模块 | SPI 数字隔离器 6000Vrms 9 通道 100Mbps 50kV/µs CMTI 36-BGA | 在线订购 | |
![]() | | LTM2893HY-1#PBF | 数字隔离器-信号隔离器件及模块 | SPI 数字隔离器 6000Vrms 10 通道 100Mbps 50kV/µs CMTI 36-BGA | 在线订购 | |
![]() | | LTM2893HY#PBF | 数字隔离器-信号隔离器件及模块 | SPI 数字隔离器 6000Vrms 9 通道 100Mbps 50kV/µs CMTI 36-BGA | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | LTM2895IY#PBF | 数字隔离器-信号隔离器件及模块 | SPI 数字隔离器 6000Vrms 9 通道 100Mbps 50kV/µs CMTI 36-BGA | 在线订购 | |
![]() | | LTM2895HY#PBF | 数字隔离器-信号隔离器件及模块 | SPI 数字隔离器 6000Vrms 9 通道 100Mbps 50kV/µs CMTI 36-BGA | 在线订购 | |
![]() | | LTM2895CY#PBF | 数字隔离器-信号隔离器件及模块 | SPI 数字隔离器 6000Vrms 9 通道 100Mbps 50kV/µs CMTI 36-BGA | 在线订购 |
