VLS-EX 系列功率电感器
TDK 的 VLS-EX 系列功率电感器（VLS-EX Series Power Inductors）适用于工业和视听设备的电源电路应用
发布时间：2018-06-14

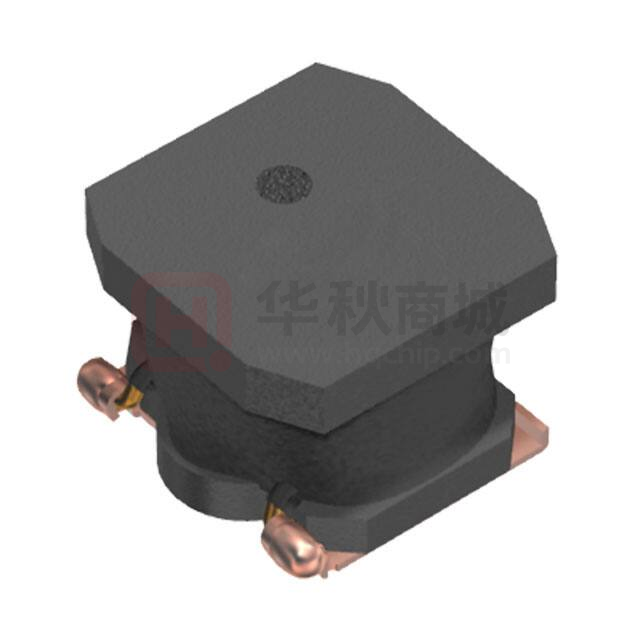

TDK 的 VLS-EX 系列功率电感器是使用铁氧体磁芯材料的磁屏蔽绕线式电感器。VLS-EX 系列的磁芯材料经过优化，与以前的 VLS 系列相比实现了更高的额定电流和更低的 RDC。该系列通过使用铁氧体磁性材料实现高磁屏蔽结构，且兼容高密度安装。 VLS-EX 电感器设计用于电视、机顶盒、游戏设备和其它视听设备中的电源电路应用，以及家电、空调系统、工业测试设备、照明应用中和发电机等的 DC/DC 转换。
VLS-EX 系列功率电感器特性
铁氧体磁芯材料
通过铁氧体磁芯的优化实现更大的电流和低 Rdc
支持高密度安装
工作温度：-40°C 至 +105°C
电路板安装后的存放温度范围：-40 °C 至 +105°C
VLS-EX 系列功率电感器应用
电视、机顶盒、游戏设备和其它视听设备
用于家用电器的 DC/DC 转换
空调
工业测试设备
照明应用
发电机
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

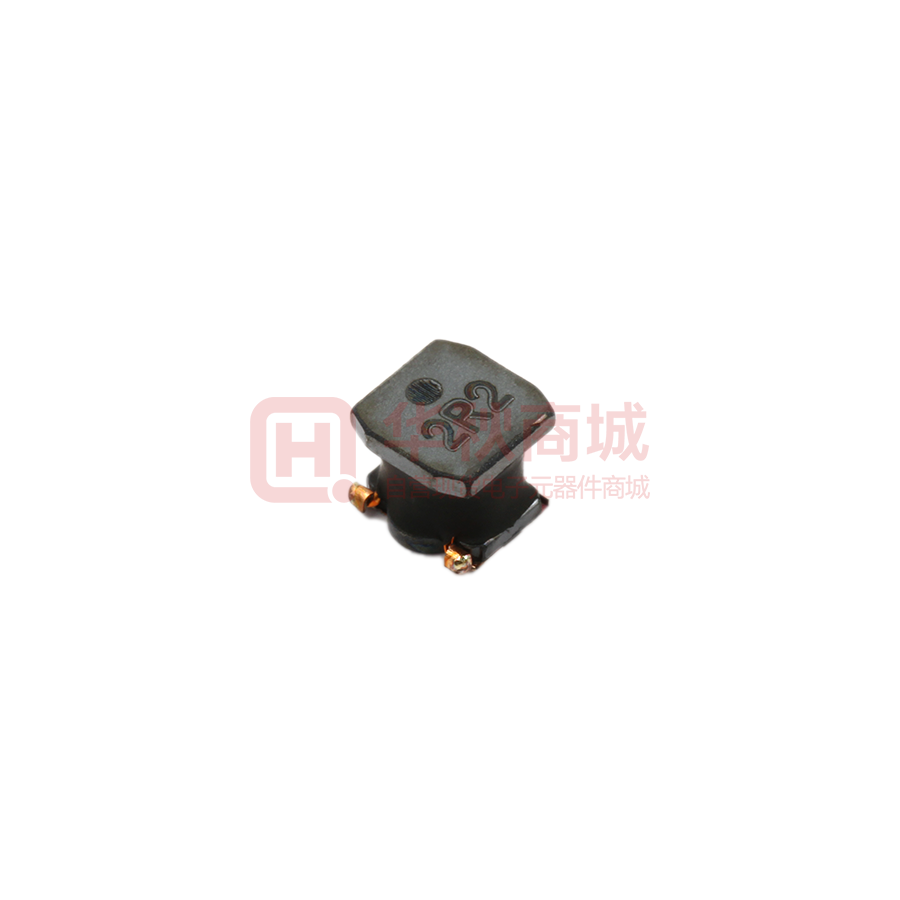

 | | VLS5045EX-2R2N | 功率电感-电感器 | 功率电感 2.2µH ±30% 5045 4.50mm 5.00 x 5.00mm 22mΩ 4.7A - | ￥0.78947 | 在线订购 |
 | | VLS6045EX-6R8M | 功率电感-电感器 | 功率电感 6.8µH ±20% 6045 4.50mm 6.00 x 6.00mm 36mΩ 3.6A | ￥0.83953 | 在线订购 |
 | | VLS5045EX-220M | 功率电感-电感器 | 功率电感 22μH ±20% 2A 125mΩ SMD,5x5mm | ￥0.81190 | 在线订购 |

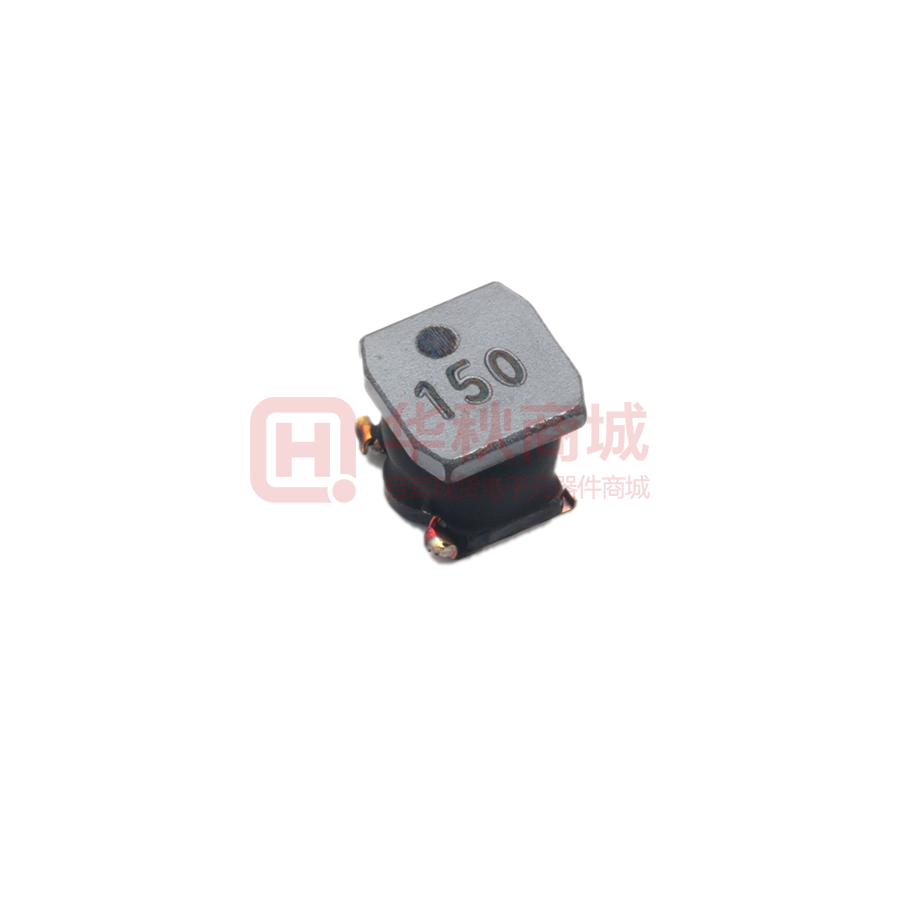

 | | VLS5045EX-150M | 功率电感-电感器 | 功率电感 15μH ±20% 2.2A 110mΩ SMD,5x5mm | ￥0.86050 | 在线订购 |

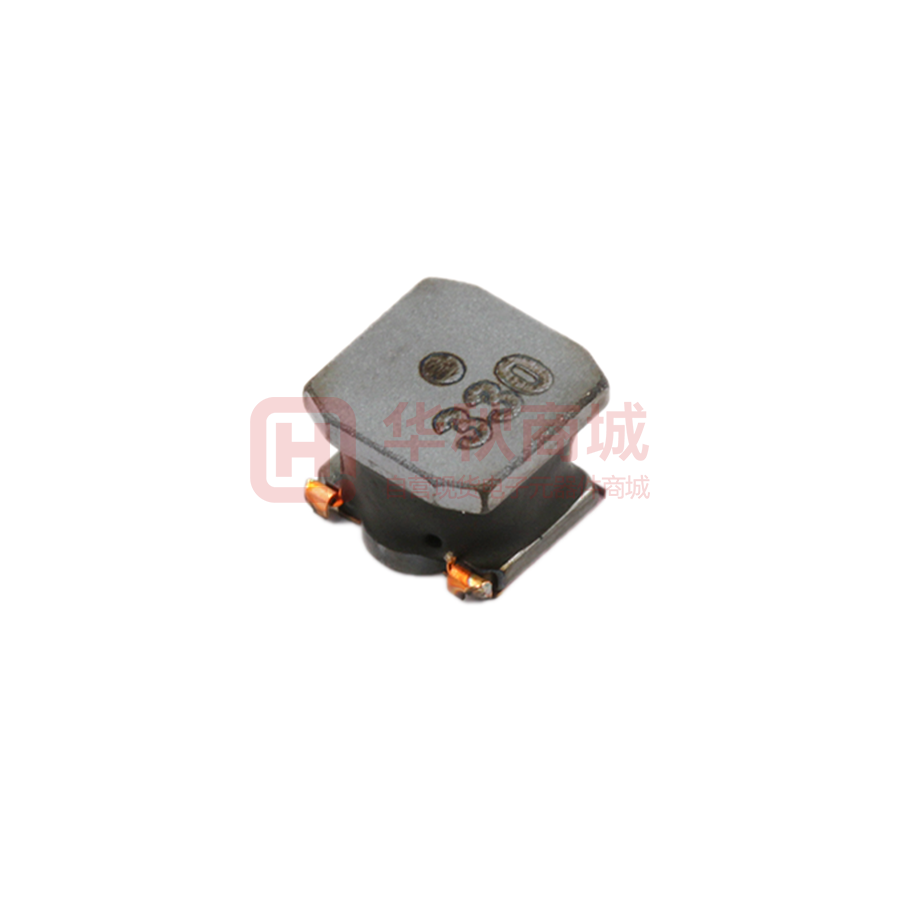

 | | VLS5045EX-330M | 功率电感-电感器 | 功率电感 33µH ±20% Nonstandard | ￥0.42210 | 在线订购 |

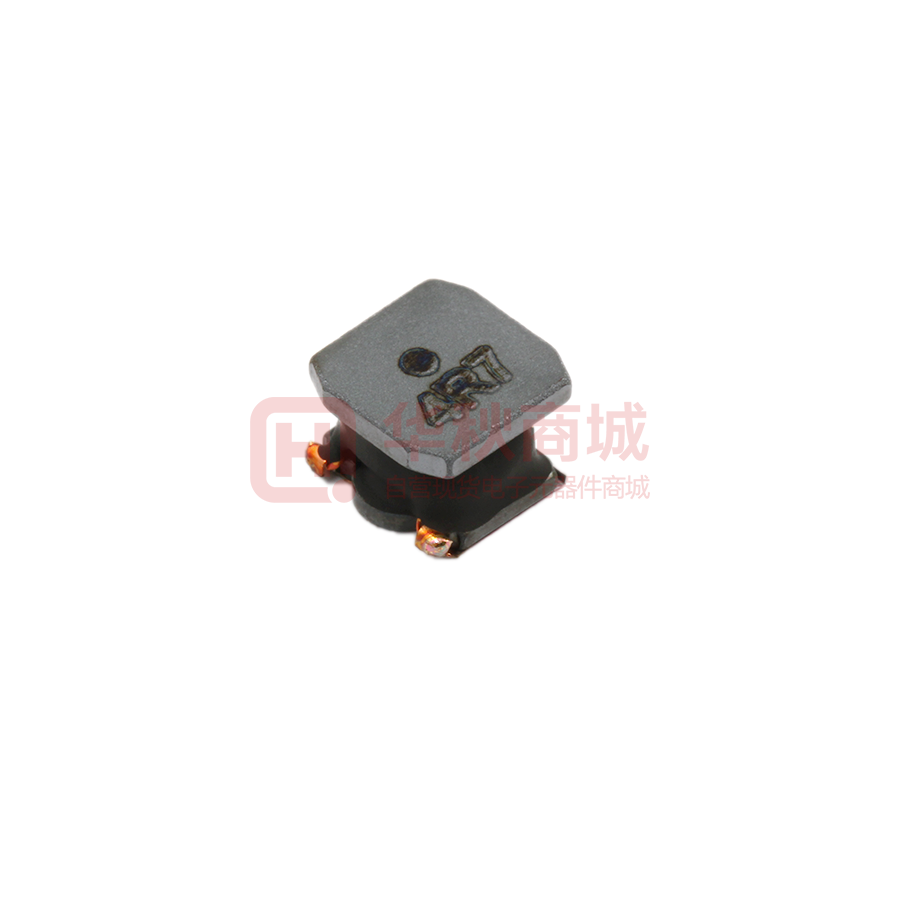

 | | VLS5045EX-4R7M | 功率电感-电感器 | 功率电感 4.7µH ±20% 36mΩ IND_5X5MM_SM | ￥0.88335 | 在线订购 |

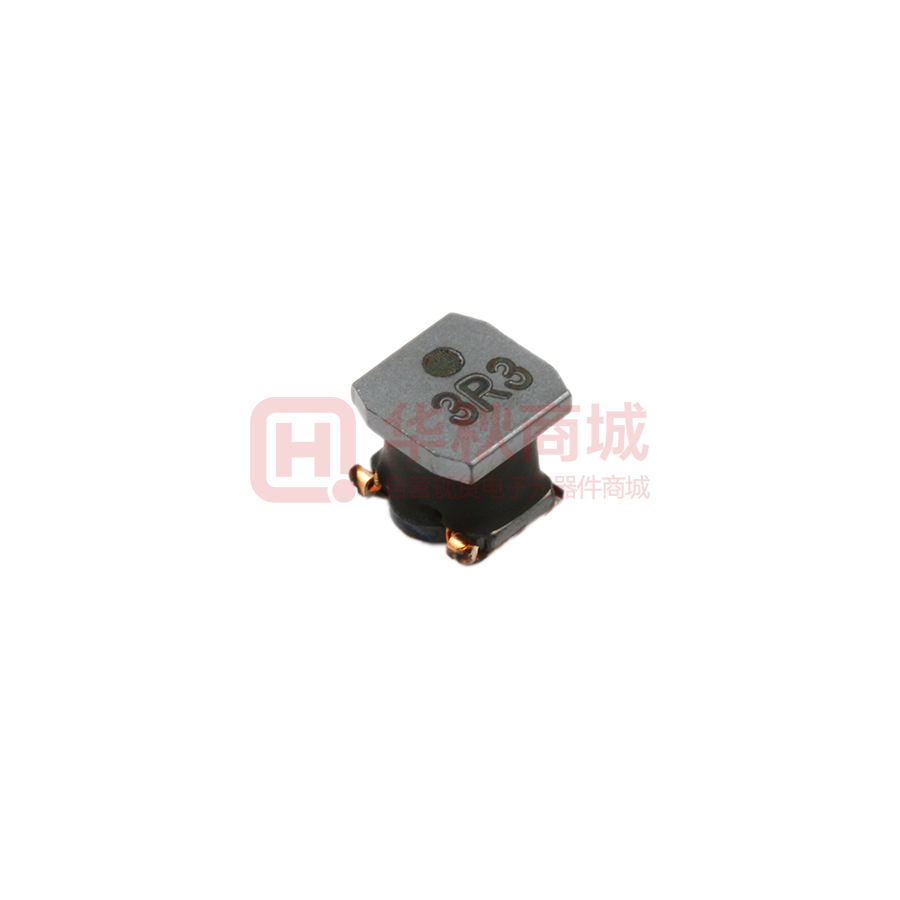

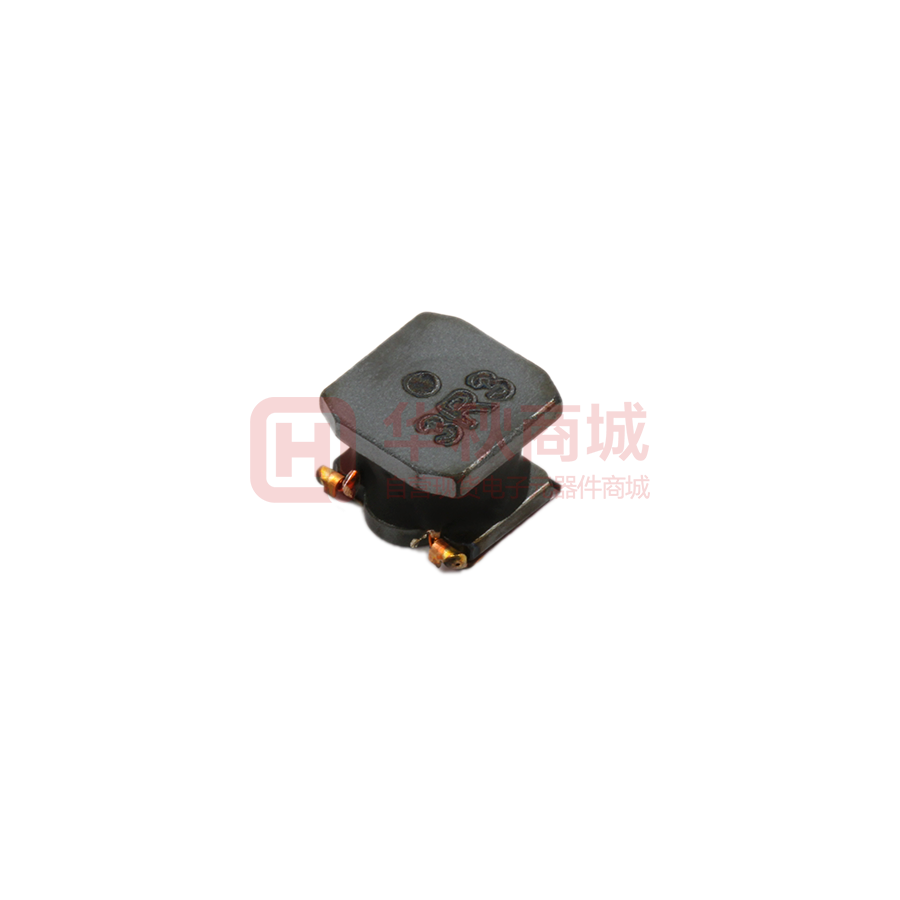

 | | VLS5045EX-3R3N | 功率电感-电感器 | 功率电感 3.3µH ±30% 27mΩ IND_5X5MM_SM | ￥0.79083 | 在线订购 |

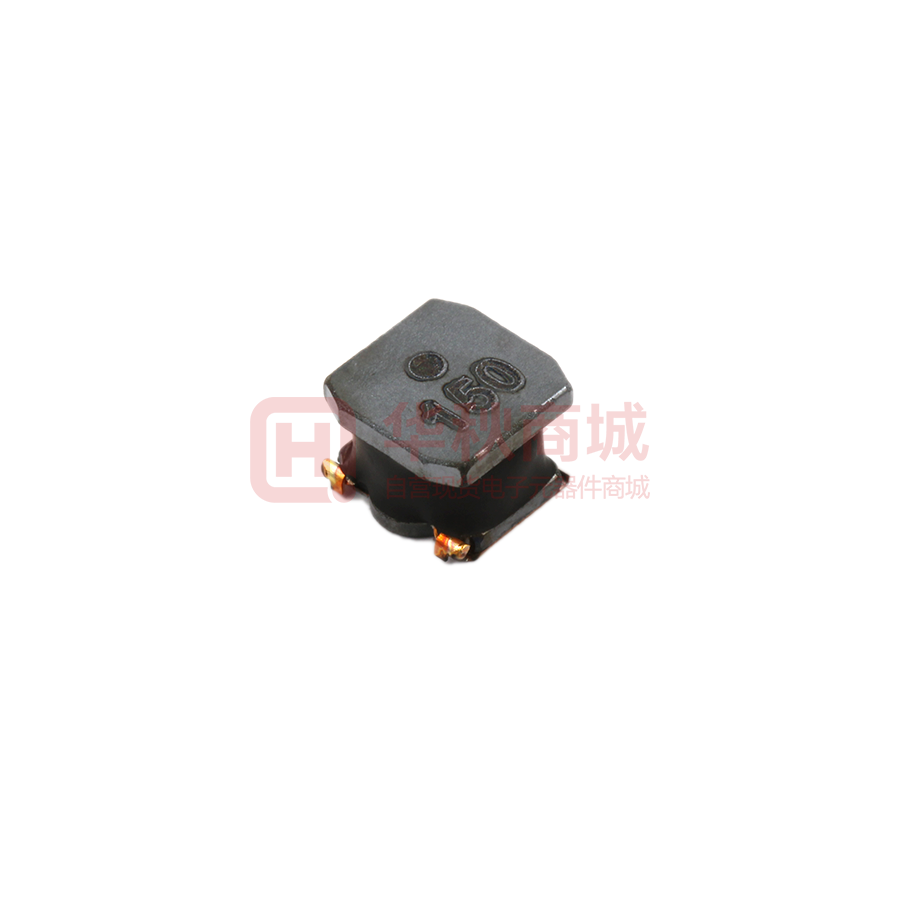

 | | VLS6045EX-150M | 功率电感-电感器 | 功率电感 15μH ±20% 3.1A 75mΩ SMD,6x6mm | ￥0.91997 | 在线订购 |

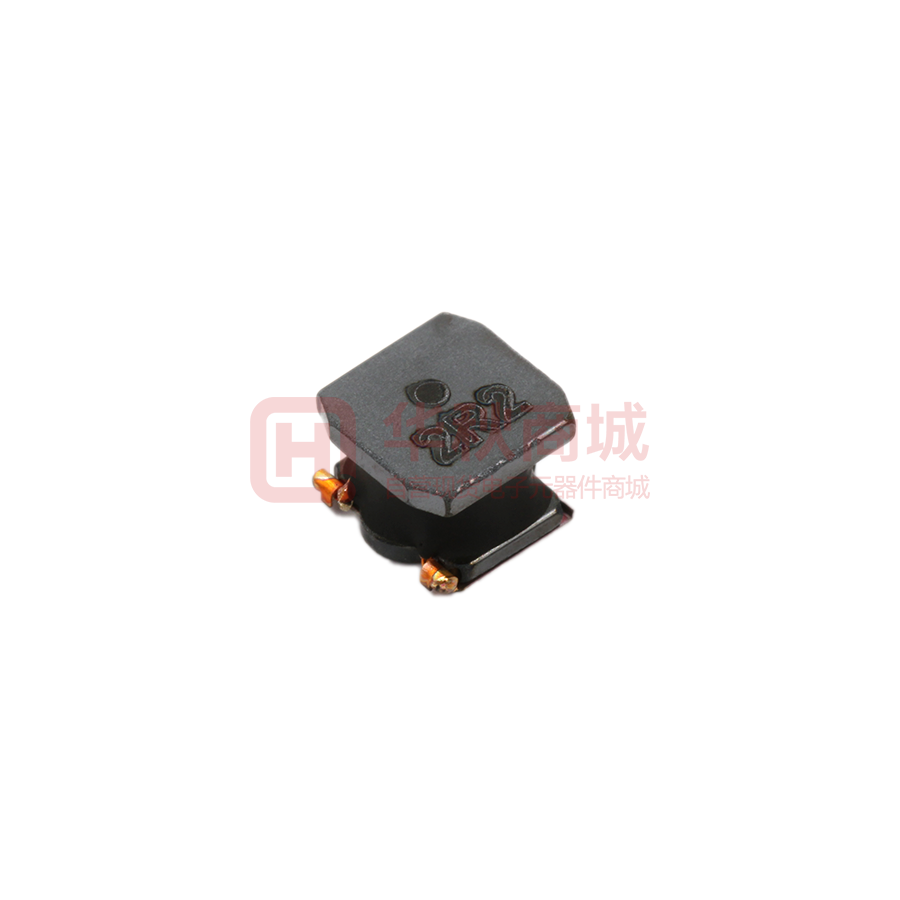

 | | VLS6045EX-2R2N | 功率电感-电感器 | 功率电感 2.2µH ±20% 6045 4.50mm 6.00 x 6.00mm 19mΩ 5.1A | ￥0.77198 | 在线订购 |

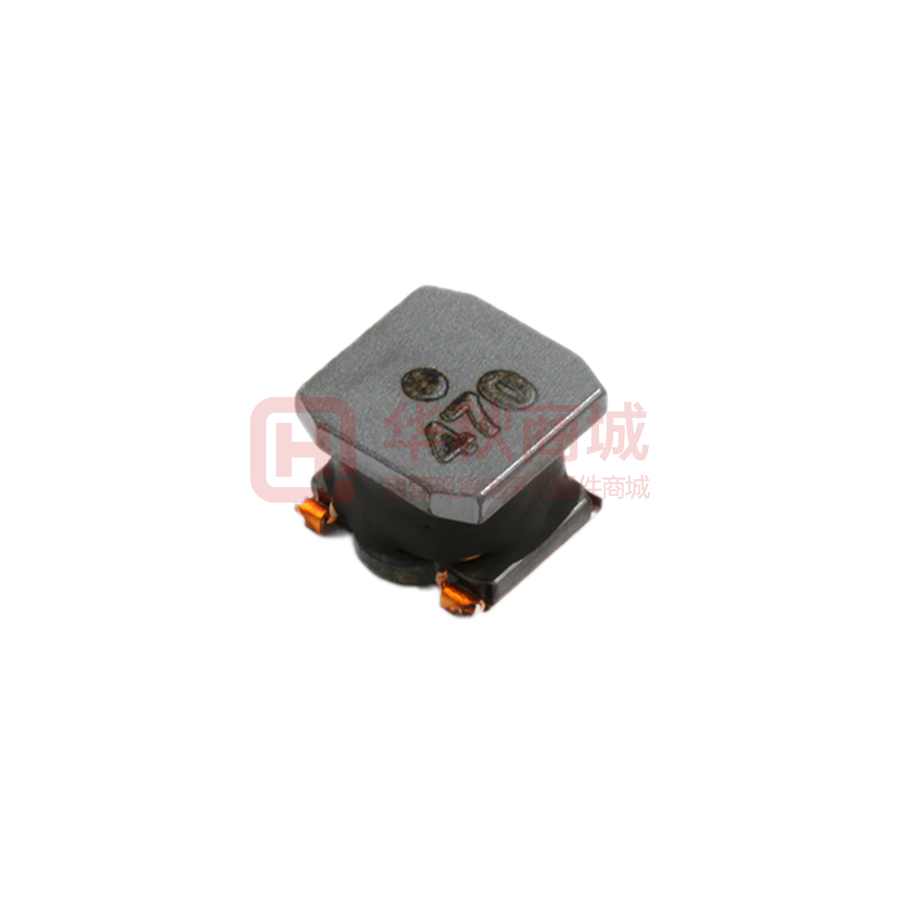

 | | VLS6045EX-470M | 功率电感-电感器 | 功率电感 47µH ±20% 6045 4.50mm 6.00 x 6.00mm 230mΩ 1.3A | ￥0.85942 | 在线订购 |
 | | VLS6045EX-221M | 功率电感-电感器 | 功率电感 ±20% 6045 220µH 500mA 6.00 x 6.00mm 4.50mm 1.15Ω | ￥0.67707 | 在线订购 |

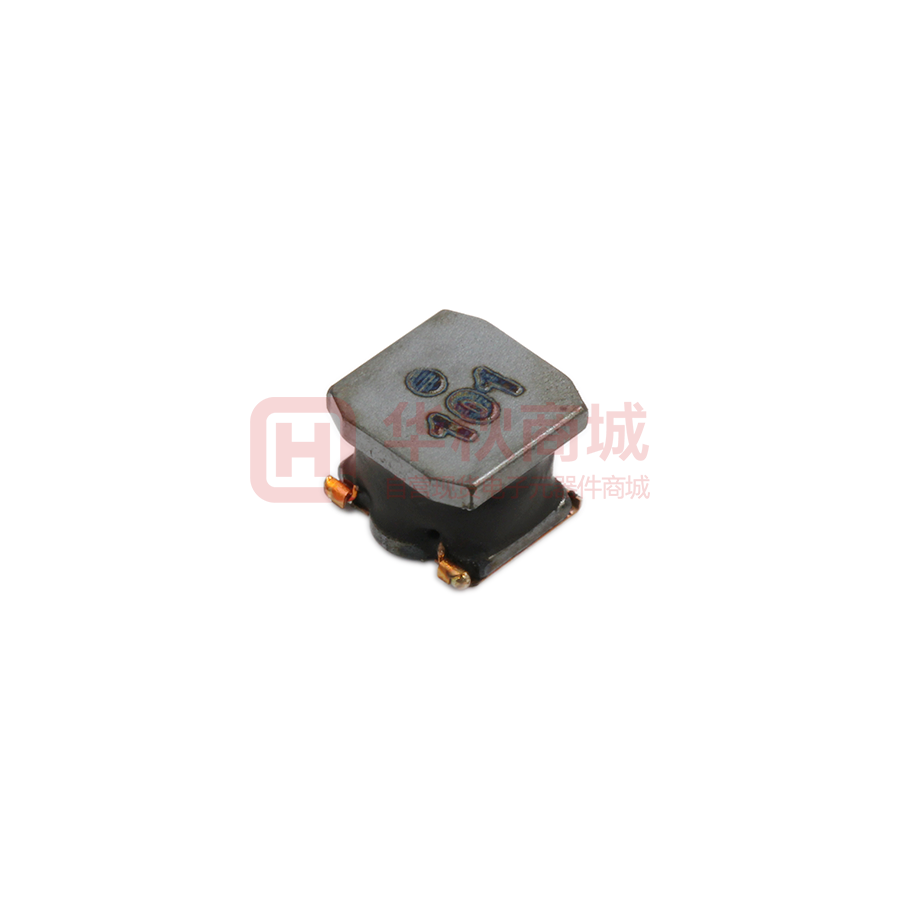

 | | VLS6045EX-101M | 功率电感-电感器 | 功率电感 100µH ±20% 6045 4.50mm 6.00 x 6.00mm 470mΩ 900mA | ￥0.87718 | 在线订购 |

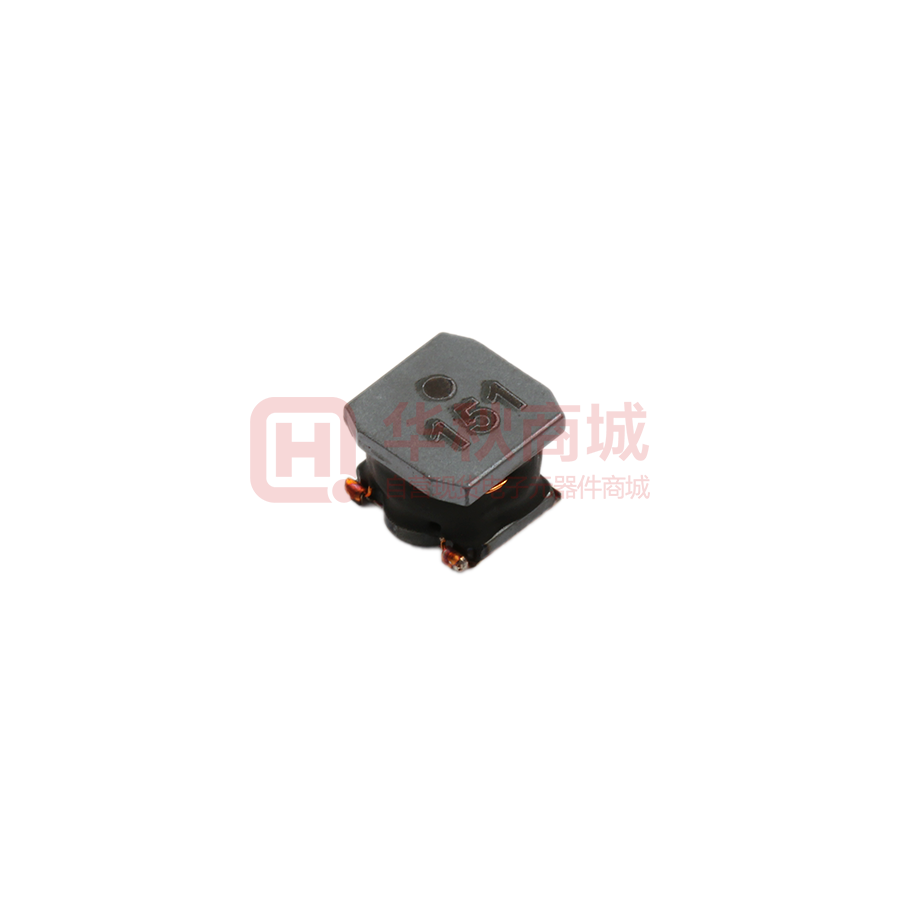

 | | VLS6045EX-151M | 功率电感-电感器 | 功率电感 150µH ±20% 6045 4.50mm 6.00 x 6.00mm 760mΩ 700mA | ￥2.39060 | 在线订购 |
 | | VLS6045EX-3R3N | 功率电感-电感器 | 功率电感 3.3µH ±30% 6045 4.50mm 6.00 x 6.00mm 23mΩ 4.95A | ￥0.68818 | 在线订购 |

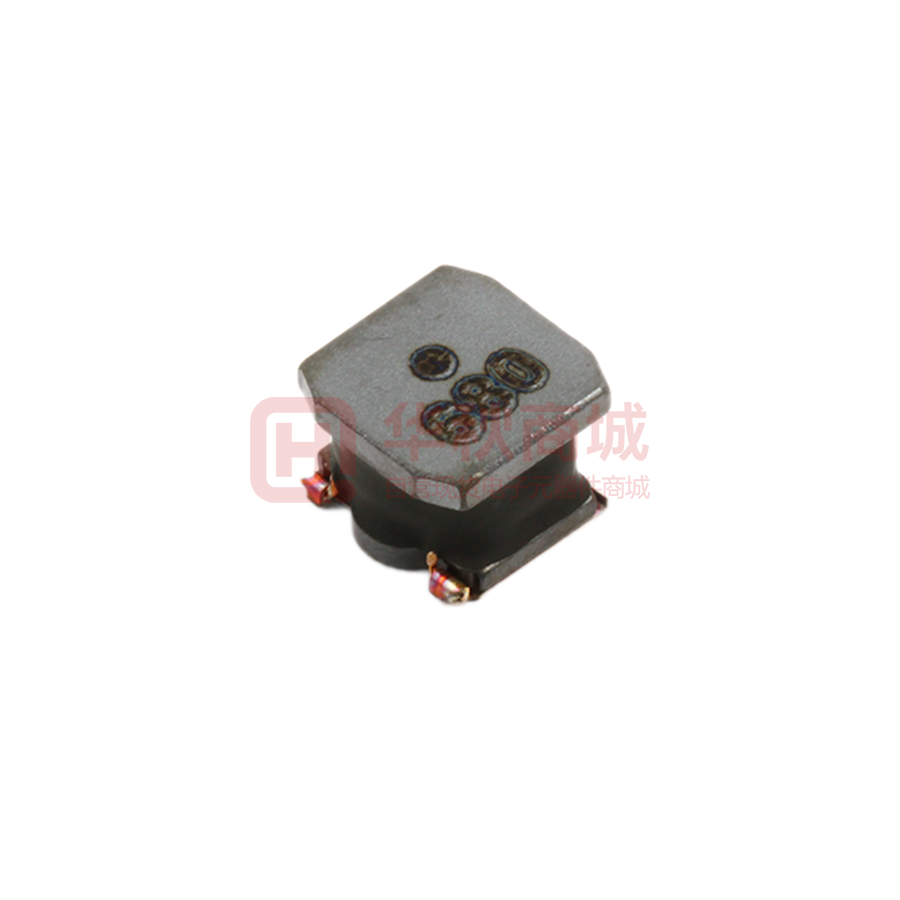

 | | VLS6045EX-680M | 功率电感-电感器 | 功率电感 68µH ±20% 6045 4.50mm 6.00 x 6.00mm 310mΩ 1A | ￥0.75645 | 在线订购 |
 | | VLS6045EX-330M | 功率电感-电感器 | 功率电感 33µH ±20% 6045 4.50mm 6.00 x 6.00mm 175mΩ 1.5A | ￥2.90370 | 在线订购 |

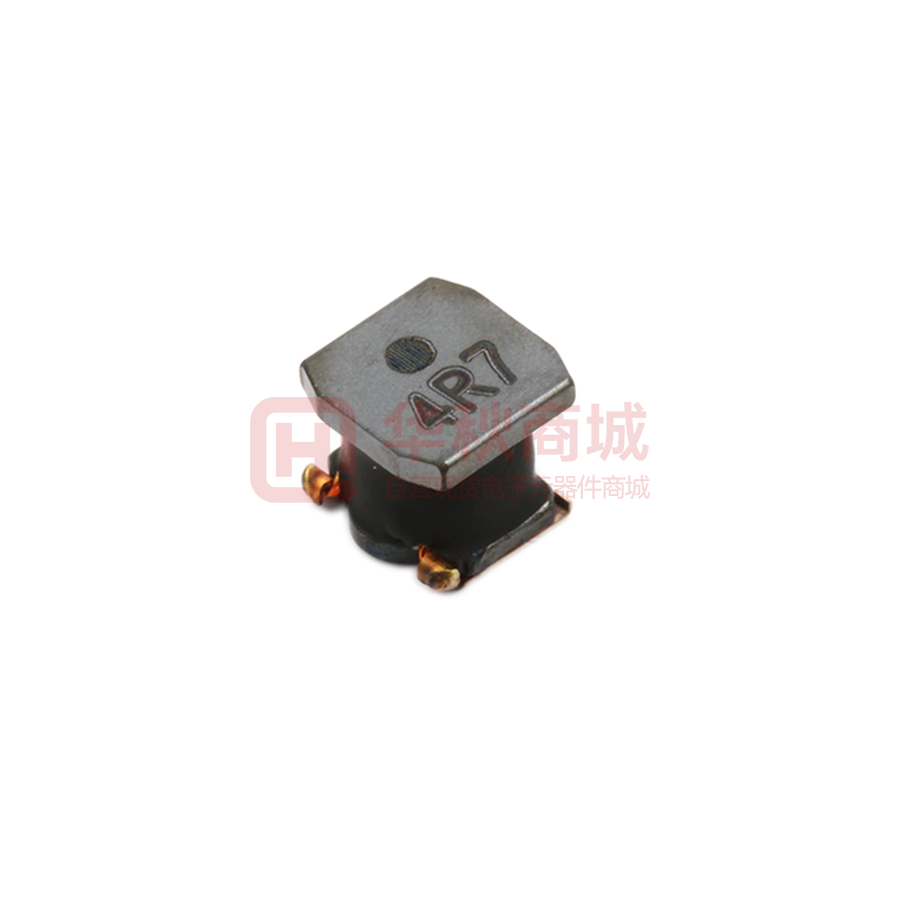

 | | VLS6045EX-4R7M | 功率电感-电感器 | 功率电感 4.7μH ±20% 5.8A 27mΩ SMD,6x6mm | ￥0.73866 | 在线订购 |
 | | VLS6045EX-2R0N | 固定电感器-电感器 | FIXED IND 2UH 5.2A 18 MOHM SMD | ￥2.90370 | 在线订购 |
 | | VLS6045EX-3R0N | 功率电感-电感器 | 功率电感 3µH ±30% 6045 4.50mm 6.00 x 6.00mm 20mΩ 4.2A | ￥1.66901 | 在线订购 |
| | VLS6045EX-3R6N | 功率电感-电感器 | 功率电感 3.6µH ±30% 6045 4.50mm 6.00 x 6.00mm 21mΩ 4A | ￥1.67097 | 在线订购 |
