ADC080x 模数转换器
Texas Instruments 提供 ADC0801、ADC0802、ADC0803、ADC0804、ADC0805 等 8 位 µP 兼容模拟至数字转换器（ADC080x Analog-to-Digital Converters）
发布时间：2018-06-14
Texas Instruments ADC0801、ADC0802、ADC0803、ADC0804 和 ADC0805 是 CMOS 8 位逐次逼近转换器 (ADC)，使用差分电位阶梯 – 类似于 256R 产品。这些转换器可实现 NSC800 和 INS8080A 衍生产品控制总线操作，并由三态输出锁存直接驱动数据总线。这些 ADC 对于微处理器就如同内存位置或 I/O 端口，因此无需接口逻辑。
差分模拟电压输入允许增加共模抑制并补偿模拟零输入的电压值。此外，还可调节电压基准输入，以允许将任何较小的模拟电压范围编码至全 8 位分辨率。
ADC080x 模数转换器特性
兼容 8080 µP 衍生产品；无需接口逻辑；访问时间 135 ns
轻松连接至所有微处理器或作为独立器件工作
差分模拟电压输入
逻辑输入和输出，满足了 MOS 和 TTL 电平规格
与 2.5 V (LM336) 电压基准配合使用
0 V 至 5 V 模拟输入电压范围，5 V 单电源
片载时钟发生器
无需调零

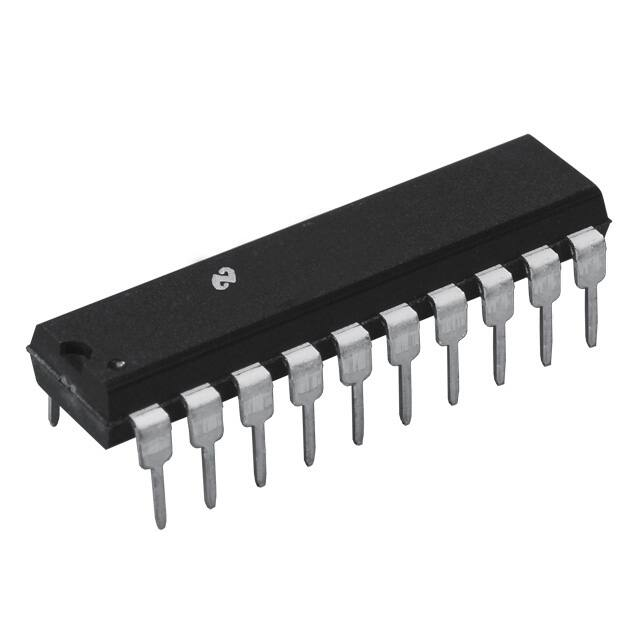

0.3 英寸标准宽度 20 引脚 DIP 封装

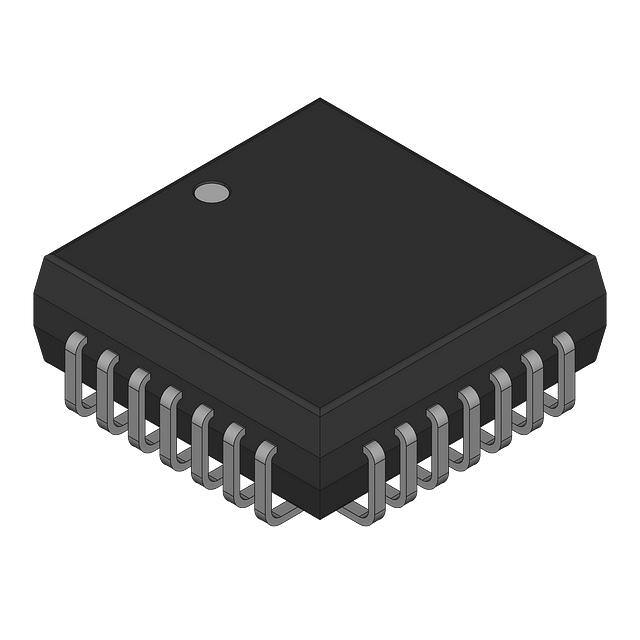

20 引脚模制芯片载体或小型封装
比例工作电压，或 5 VDC、2.5 VDC 或模拟范围调整电压基准主要规格
分辨率：8 位
总误差：±1/4 LSB、±1/2 LSB 和 ±1 LSB
转换时间：100 μs（典型值）
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADC0804LCWM/NOPB | 模数转换器（ADC）-数据转换器 | ADC0804-N 具有 1 LSB INL 的 8 位单通道 μP 兼容型模数转换器 | ￥68.15276 | 在线订购 |
 | | ADC08060CIMT/NOPB | 模数转换器（ADC）-数据转换器 | ADC08060 具有内部采样保持功能的 8 位、60MSPS 1.3mW/MSPS 模数转换器 (ADC) | ￥111.94390 | 在线订购 |
| | ADC0804LCWMX/NOPB | 模数转换器（ADC）-数据转换器 | 兼容8080微处理器衍生品，无需额外接口逻辑，具有差分模拟电压输入，可与所有微处理器或独立设备轻松接口。 | ￥33.75558 | 在线订购 |
| | ADC0804LCWMX/NOPB | 模数转换器（ADC）-数据转换器 | 兼容8080微处理器衍生品，无需额外接口逻辑，具有差分模拟电压输入，可与所有微处理器或独立设备轻松接口。 | ￥33.75558 | 在线订购 |
| | ADC0804LCWMX/NOPB | 模数转换器（ADC）-数据转换器 | 兼容8080微处理器衍生品，无需额外接口逻辑，具有差分模拟电压输入，可与所有微处理器或独立设备轻松接口。 | ￥33.75558 | 在线订购 |
| | ADC0802LCWM/NOPB | 模数转换器（ADC）-数据转换器 | 兼容8080微处理器衍生品，无需额外接口逻辑，具有差分模拟电压输入，可与所有微处理器或独立设备轻松接口。 | ￥76.03633 | 在线订购 |
| | ADC08060CIMTX/NOPB | 模数转换器（ADC）-数据转换器 | ADC08060 具有内部采样保持功能的 8 位、60MSPS 1.3mW/MSPS 模数转换器 (ADC) | ￥12.40960 | 在线订购 |
 | | ADC0809CCVX/NOPB | 模数转换器（ADC）-数据转换器 | 易于与所有微处理器接口，具有8位模数转换器，8通道多路复用器和微处理器兼容控制逻辑。无需外部零点和满量程调整。 | 在线订购 | |
 | | ADC0803LCN | 模数转换器（ADC）-数据转换器 | IC ADC 8BIT SAR 20DIP | 在线订购 | |
 | | ADC0808CCV | 模数转换器（ADC）-数据转换器 | IC ADC 8BIT SAR 28PLCC | 在线订购 | |
 | | ADC0808CCV/NOPB | 模数转换器（ADC）-数据转换器 | ADC0808-N 具有 0.75 LSB INL 的 8 位单通道 μP 兼容型模数转换器 | 在线订购 | |

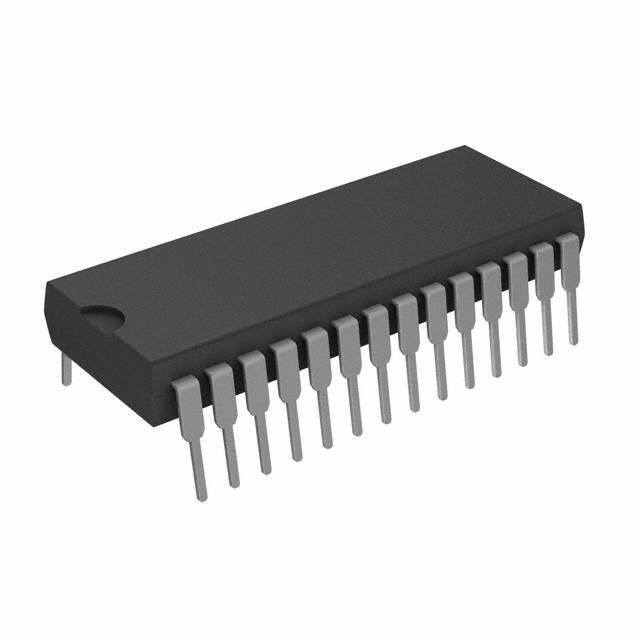

 | | ADC0809CCN/NOPB | 模数转换器（ADC）-数据转换器 | IC ADC 8BIT MPU 8CH MUX 28-DIP | 在线订购 | |
 | | ADC0809CCN | 模数转换器（ADC）-数据转换器 | 在线订购 | ||
| | ADC0809CCV | 模数转换器（ADC）-数据转换器 | IC ADC 8BIT SAR 28PLCC | 在线订购 | |
| | ADC0809CCV/NOPB | 模数转换器（ADC）-数据转换器 | 易于与所有微处理器接口，具有8位模数转换器，8通道多路复用器和微处理器兼容控制逻辑。无需外部零点和满量程调整。 | 在线订购 | |
| | ADC0804LCN | 模数转换器（ADC）-数据转换器 | 在线订购 | ||
 | | ADC0804LCN/NOPB | 模数转换器（ADC）-数据转换器 | IC ADC 8BIT SAR 20DIP | 在线订购 | |
| | ADC0803LCN/NOPB | 模数转换器（ADC）-数据转换器 | IC ADC 8BIT SAR 20DIP | 在线订购 | |
| | ADC0802LCN/NOPB | 模数转换器（ADC）-数据转换器 | IC ADC 8BIT SAR 20DIP | 在线订购 | |
| | ADC0808CCN/NOPB | 模数转换器（ADC）-数据转换器 | 8 Bit Analog to Digital Converter 8 Input 1 SAR 28-DIP | 在线订购 |
